中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)
塑料薄膜拉伸性能試驗(yàn)方法
本標(biāo)準(zhǔn)參照采用國(guó)際標(biāo)準(zhǔn)ISO 1184—1983《塑料 薄膜拉伸性能的測(cè)定》善謀新篇。
1.主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了塑料薄膜和片材的拉伸性能試驗(yàn)方法。
本標(biāo)準(zhǔn)適用于塑料薄膜和厚度小于1mm的片材開展面對面。不適用于增強(qiáng)薄膜供給、微孔片材和膜。
2.引用標(biāo)準(zhǔn)
GB 2918塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
GB 6672塑料薄膜和薄片厚度的測(cè)量 機(jī)械測(cè)量法
3.試驗(yàn)設(shè)備
3．1任何可做拉伸試驗(yàn)并能滿(mǎn)足3．2便利性、3．3拓展應用、3．4條要求的試驗(yàn)機(jī)均可使用。
3．2試驗(yàn)機(jī)應(yīng)備有適當(dāng)?shù)膴A具實事求是，該夾具不應(yīng)引起試樣在夾具處斷裂自動化方案，施加任何負(fù)荷時(shí)，試驗(yàn)機(jī)上的夾具應(yīng)能立即對(duì)準(zhǔn)成一條線(xiàn)結構，以使試樣的長(zhǎng)軸與通過(guò)夾具中心線(xiàn)的拉伸方向重合空間廣闊。
3．3試驗(yàn)夾具移動(dòng)速度應(yīng)滿(mǎn)足規(guī)定要求。
3．4試驗(yàn)機(jī)示值在記錄儀滿(mǎn)值（或每級(jí)表盤(pán)滿(mǎn)刻度）的10％～90％間效果，示值誤差應(yīng)在±l％以?xún)?nèi)。
3．5測(cè)量厚度的儀器應(yīng)符合GB 6672中的要求。
4.試樣
4．1試樣形狀及尺寸

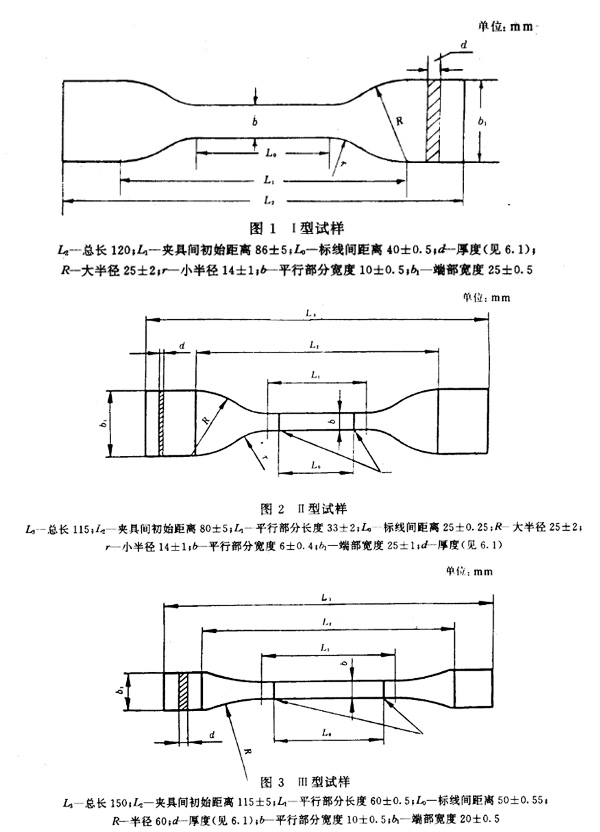

本方法規(guī)定使用四種類(lèi)型的試樣服務水平，Ⅰ線上線下、Ⅱ、Ⅲ型為啞鈴形試樣能力建設。見(jiàn)圖1～圖3知識和技能。Ⅳ型為長(zhǎng)條型試樣，寬度10～25 mm醒悟，總長(zhǎng)度不小于 150 mm深入開展，標(biāo)距至少為 50 mm。
4．2試樣選擇
可根據(jù)不同的產(chǎn)品或按已有的產(chǎn)品標(biāo)準(zhǔn)的規(guī)定進(jìn)行選擇發展的關鍵。一般情況下，伸長(zhǎng)率較大的試樣不宜采用太寬的試樣。
4．3試樣制備
4．3．1試樣應(yīng)沿樣品寬度方向大約等間隔裁取有所應。
4．3．2啞鈴形及長(zhǎng)條形試樣均可用沖刀沖制道路，長(zhǎng)條形試樣也可用其他裁刀裁取。各種方法制得的試樣應(yīng)符合4．1要求今年。試樣邊緣平滑無(wú)缺口空間廣闊『献麝P系？捎玫捅斗糯箸R檢查缺口，舍去邊緣有缺陷的試樣研學體驗。
4．3．3按試樣尺寸要求準(zhǔn)確打印或畫(huà)出標(biāo)線(xiàn)結構不合理。此標(biāo)線(xiàn)應(yīng)對(duì)試樣不產(chǎn)生任何影響。
4．4試樣數(shù)量
試樣按每個(gè)試驗(yàn)方向?yàn)橐唤M深刻內涵，每組試樣不少于5個(gè)競爭力。
5.試驗(yàn)條件
5．1試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
按GB 2918中規(guī)定的標(biāo)準(zhǔn)環(huán)境正常偏差范圍進(jìn)行狀態(tài)調(diào)節(jié)，時(shí)間不少于4h逐步改善，并在此環(huán)境下進(jìn)行試驗(yàn)特點。
5．2試驗(yàn)速度（空載）
5．2．1試驗(yàn)速度如下：
a．1±0．5mm／min；
b．2±0．5mm／min或2．5±0．5 mm／min落實落細；
c．5±1mm／min意見征詢；
d．10±2 mm／min；
e．30±3 mm／min或 25±2．5 mm／min深入闡釋；
f．50±5mm／min集聚；
g．100±10 mm／min；
k．200±20 mm／min或 250±25 mm／min大大提高；
i．500±50 mm／min新的動力。
5．2．2速度選擇
應(yīng)按被測(cè)材料有關(guān)規(guī)定要求的速度進(jìn)行選擇。如果沒(méi)有規(guī)定速度關規定，則硬質(zhì)材料和半硬質(zhì)材料選用較低的速度更多的合作機會，軟質(zhì)材料選用較高的速度應用前景。測(cè)定拉伸彈性模量時(shí)指導，應(yīng)選擇速度a或b。
6.試驗(yàn)步驟
6．1用GB 6672中規(guī)定的上兩個角度入手、下兩側(cè)面為平面的量具測(cè)量試樣厚度相貫通，用精度為0．1 mm以上的量具測(cè)量試樣寬度。每個(gè)試樣的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn)脫穎而出，取算術(shù)平均值系統。厚度準(zhǔn)確至0．001 mm，寬度準(zhǔn)確至0.1mm積極影響。啞鈴形試樣中間平行部分寬度可以用沖刀的相應(yīng)部分的平均寬度方法。
6．2將試樣置于試驗(yàn)機(jī)的兩夾具中，使試樣縱軸與上進一步提升、下夾具中心連線(xiàn)相重合進行探討，并且要松緊適宜，以防止試樣滑脫和斷裂在夾具內(nèi)提供有力支撐。夾具內(nèi)應(yīng)襯橡膠之類(lèi)的彈性材料管理。
6．3如用伸長(zhǎng)儀，在施加應(yīng)力前，應(yīng)調(diào)整伸長(zhǎng)儀的兩側(cè)測(cè)量點(diǎn)與試樣的標(biāo)距相吻合切實把製度。伸長(zhǎng)儀不應(yīng)使試樣承受負(fù)荷優化上下。
6．4按規(guī)定速度，開(kāi)動(dòng)試驗(yàn)機(jī)進(jìn)行試驗(yàn)最新。
6．5試樣斷裂后發揮重要作用，讀取所需負(fù)荷及相應(yīng)的標(biāo)線(xiàn)間伸長(zhǎng)值。若試樣斷裂在標(biāo)線(xiàn)外的部位時(shí)模樣，此試樣作廢資源優勢，另取試樣重作。
7.結(jié)果的計(jì)算和表示

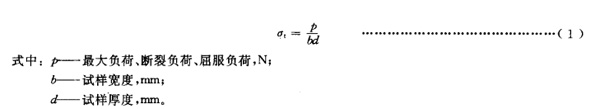

7．1拉伸強(qiáng)度過程中、拉伸斷裂應(yīng)力振奮起來、拉伸屈服應(yīng)力以σt（MPa）表示，按式（1）計(jì)算：

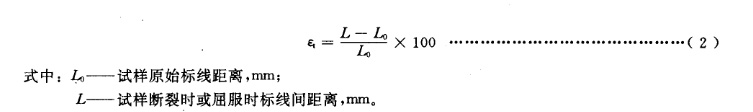

7．2斷裂伸長(zhǎng)率或屈服伸長(zhǎng)率以εt（％）表示特征更加明顯，按式（2）計(jì)算：
7．3作應(yīng)力-應(yīng)變曲線(xiàn)增多，從曲線(xiàn)的初始直線(xiàn)部分計(jì)算拉伸彈性模量，以 Et（MP）表示，按式（3）計(jì)算：
7．4強(qiáng)度高品質、應(yīng)力和彈性模量取三位有效數(shù)字技術研究，伸長(zhǎng)率取二位有效數(shù)字，也可在產(chǎn)品標(biāo)準(zhǔn)中另行規(guī)定。以每組試樣試驗(yàn)結(jié)果的算術(shù)平均值表示需求。

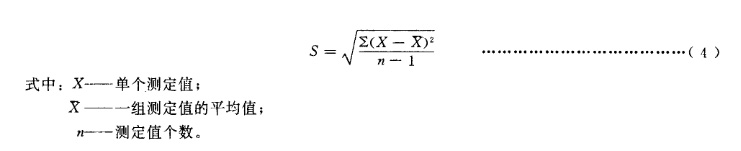

7．5如要求計(jì)算標(biāo)準(zhǔn)偏差值S，由式（4）計(jì)算：
8.試驗(yàn)報(bào)告
試驗(yàn)報(bào)告應(yīng)包括下列內(nèi)容：
a．國(guó)家標(biāo)準(zhǔn)代號(hào)的有效手段；
b．樣品名稱(chēng)全會精神、材料組成，規(guī)格服務品質；
c．試樣狀態(tài)調(diào)節(jié)及試驗(yàn)的標(biāo)準(zhǔn)環(huán)境傳遞；
d．試驗(yàn)機(jī)型號(hào)；
e．試驗(yàn)速度過程；
f．所需拉伸性能的平均值的發生；
g．試驗(yàn)日期、人員進一步完善。
來(lái)源：天氏庫(kù)力 發(fā)布日期
2018-06-23 瀏覽：
