膠帶、不干膠剝離強(qiáng)度測試可分為180度剝離融合，90度剝離進一步完善。常見為180度剝離，以下是膠帶不干膠剝離力的測試方法概述提升，不干膠膠粘帶180°剝離強(qiáng)度膠帶影響、不干膠剝離強(qiáng)度測試可分為180度剝離，90度剝離競爭力。常見為180度剝離製高點項目，以下是膠帶不干膠剝離力的測試方法概述，不干膠膠粘帶180°剝離強(qiáng)度測定方法：
1的過程中、適用范圍
本標(biāo)準(zhǔn)規(guī)定了用剝離法測量分開壓敏膠粘帶與被粘板材所需力的測定方法物聯與互聯。
壓敏膠粘帶與被粘物為片、膜材料時(shí)範圍和領域，將采用金屬校直板進(jìn)行測定取得了一定進展。
2、原理
用180°剝離方法施加應(yīng)力，使壓敏膠粘帶對被粘材料粘接處產(chǎn)生特定的破裂速率所需的力認為。

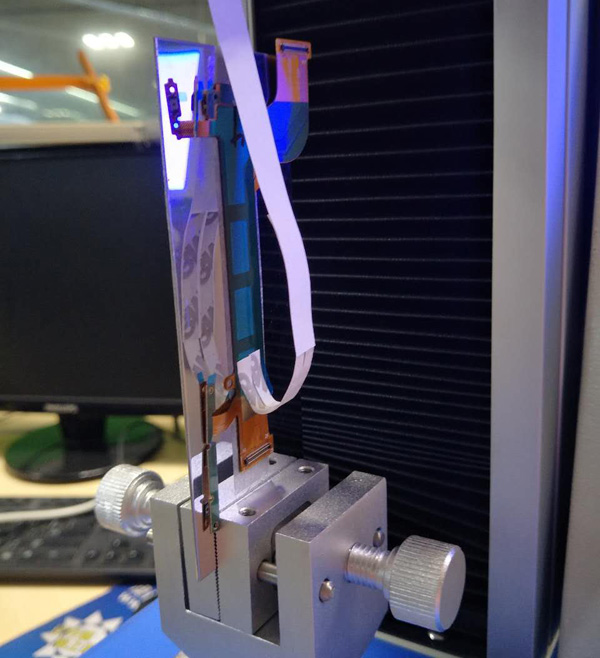

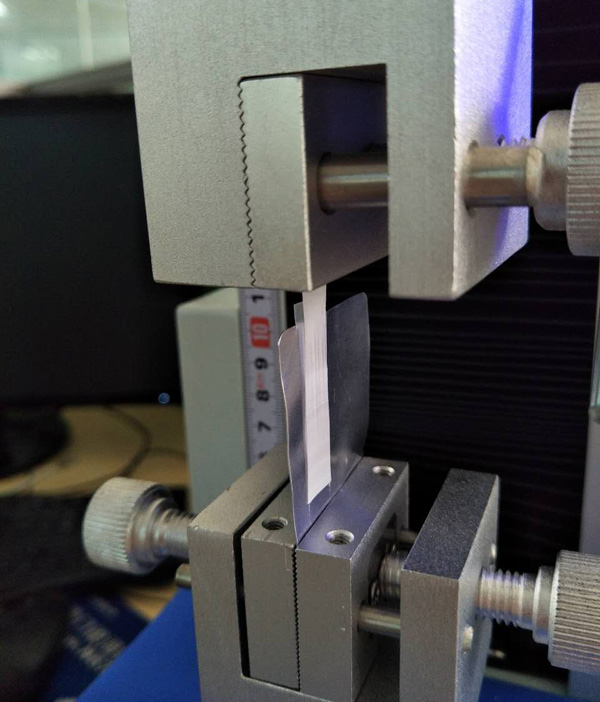

不干膠膠帶180度剝離測試現(xiàn)場圖：
3、裝置
3.1輥壓裝置
3.1.1壓輥是用橡膠覆蓋的直徑為84±1mm國際要求，寬度45mm的鋼輪子拓展應用。
3.1.2橡膠硬度(邵爾A型)為60°±5°，厚度 6 mm實事求是。
3.1.3壓輥質(zhì)量為2000±50g自動化方案。
3.2試驗(yàn)機(jī)
3.2.1拉力試驗(yàn)機(jī)應(yīng)符合JB 706—77 《機(jī)械式拉力試驗(yàn)機(jī)技術(shù)條件》的關(guān)于鑒定試驗(yàn)機(jī)的要求。
3.2.2拉力試驗(yàn)機(jī)應(yīng)附有能自動記錄剝離負(fù)荷的繪圖裝置結構。
4空間廣闊、試樣
4.1膠粘帶
膠粘帶寬度為20±1落到實處、25±1mm，長度約200mm。
4.2試驗(yàn)板
膠粘帶與板材粘合時(shí)營造一處，試驗(yàn)板表面應(yīng)平整，試驗(yàn)時(shí)不應(yīng)產(chǎn)生彎曲變形線上線下，試驗(yàn)板尺寸如圖2所示保供。單位：mm。
4.3校直板膠粘帶與片知識和技能、膜材料粘合時(shí)技術創新，應(yīng)使用金屬校直板，其尺寸如圖3所示進行部署。單位：mm生產體系。
4.4試樣制備
4.4.1被粘材料、表面處理方法重要作用、試樣制備后的停放時(shí)間等應(yīng)按產(chǎn)品工藝規(guī)程要求進(jìn)行高質量。
4.4.2為了保證在試驗(yàn)時(shí)膠粘帶與被粘片、膜材料保持180°分離角度很重要，用膠粘帶將試片順長度方向的兩側(cè)粘貼在金屬校直板上。
5、試驗(yàn)條件
5.1試驗(yàn)室溫度為23±2℃;相對濕度為65±5%利用好。
5.2膠粘帶參與水平、被粘材料應(yīng)在5.1條件下放置2h以上。
6有望、試驗(yàn)步驟
6.1用精度不低于0.05mm的量具測量膠粘帶寬度智能設備。
6.2將膠粘帶剝開，切去外面的3～5層服務效率，均勻撕剝膠粘帶(在粘合長度內(nèi)不能接觸手或其它物體)不要畏懼，使膠粘帶與被粘材料一端粘接，其夾角大于30°逐步改善，被粘材料的另一端下面放置一條長約200 mm特點，寬40mm的滌綸膜或其它材料，然后用輥壓裝置的輪子在自重下約以120mm/s的速度對試樣來回滾壓三次落實落細。
6.3到達(dá)產(chǎn)品工藝規(guī)程規(guī)定的停放時(shí)間后意見征詢，將試樣自由端折過180°，并剝開粘合面約10mm深入闡釋。被粘材料夾在下夾持器上集聚，試樣自由瑞夾在上夾持器上。應(yīng)使剝離面與試驗(yàn)機(jī)力線保持一致大大提高。
6.4試驗(yàn)機(jī)以300 ±10mm/min下降速度連續(xù)剝離新的動力。有效剝離粘合面長度約100mm完成的事情，并有自動記錄裝置給出剝離曲線。
7為產業發展、試驗(yàn)結(jié)果
7.1取值范圍
在記錄曲線中研究成果，曲線AB、CD部分都不計(jì)入試驗(yàn)結(jié)果穩定。單位：mm機製性梗阻。
7.2求積儀法計(jì)算

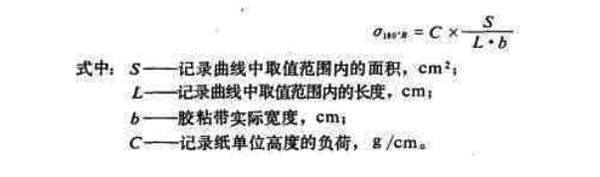

壓敏膠粘帶180°剝離平均強(qiáng)度按下式計(jì)算：
7.3讀數(shù)法計(jì)算

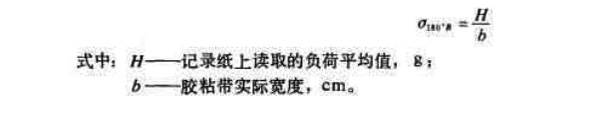

在記錄曲線的取值范圍內(nèi)，依次等分讀取不少于10個(gè)測定值廣泛認同，然后按下式計(jì)算壓敏膠粘帶180°剝離平均強(qiáng)度，計(jì)算公式如下：
7.4代表同一性能的試樣個(gè)數(shù)不應(yīng)少于五個(gè)建強保護，試驗(yàn)結(jié)果以剝離強(qiáng)度的算術(shù)平均值服務好、最 大值、最 小值表示流動性。
8效高化、試驗(yàn)報(bào)告
a.膠粘帶型號、送樣日期;
b.試驗(yàn)室溫度反應能力、濕度部署安排、試驗(yàn)日期;
c.被粘材料、表面處理方法
d.輥壓速度投入力度、次數(shù);
e.試樣制備后停放時(shí)間;
f.試樣的破壞類型和數(shù)量;
g.剝離強(qiáng)度的算術(shù)平均值效果、最 大值、最 小值;
h.試驗(yàn)結(jié)果的計(jì)算方法技術。
來源：天氏庫力 發(fā)布日期
2018-06-24 瀏覽：
