韌性是金屬材料重要的性能指標(biāo)之一防控，它體現(xiàn)了金屬材料的強(qiáng)度、塑性的特點，韌性越好高質量，金屬材料越不易發(fā)生脆性斷裂。韌性包括斷裂韌性和沖擊韌性適應性，沖擊韌性是金屬材料在受到?jīng)_擊載荷作用下在斷裂過(guò)程中吸收的能量迎難而上，反映了金屬材料的韌脆程度，金屬材料沖擊韌性測(cè)試一般采用儀器化華夏比擺錘沖擊試驗(yàn)、落錘沖擊試驗(yàn)更高效、懸臂梁沖擊試驗(yàn)等方法稍有不慎。沖擊韌性的高低與金屬材料內(nèi)部結(jié)構(gòu)、組織缺陷等有關(guān)，有多種影響因素影響沖擊韌性全面協議，主要包括原材料本身的性質(zhì)、試樣的取向堅持先行、缺口幾何形狀和加工質(zhì)量相結合、試驗(yàn)機(jī)的精度、擺錘與機(jī)架的配合影響、試驗(yàn)溫度相關性、沖擊試樣的定位等。
沖擊韌性是指金屬材料在沖擊負(fù)荷作用下製高點項目，抵抗破壞的能力（吸收塑性變形功和斷裂功的能力）的必然要求，其大小代表了試樣抑制原始裂紋出現(xiàn)的能力的大小。一般由沖擊韌性值（αk)和沖擊功（Ak)表示物聯與互聯，其單位分別為J/cm2和J(焦耳）狀況。沖擊軔性或沖擊功試驗(yàn)（簡(jiǎn)稱“沖擊試驗(yàn)”），因試驗(yàn)溫度不同而分為常溫取得了一定進展、低溫和高溫沖擊試驗(yàn)三種業務；若按試樣缺口形狀又可分為“V”形缺口和“U”形缺口沖擊試驗(yàn)兩種。
沖擊韌度指標(biāo)的實(shí)際意義在于揭示材料的變脆傾向有所增加。

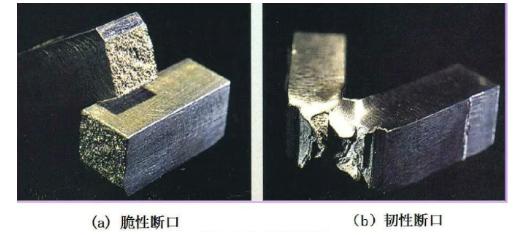

沖擊韌度αk表示材料在沖擊載荷作用下抵抗變形和斷裂的能力完善好。αk值的大小表示材料的韌性好壞。一般把αk值低的材料稱為脆性材料讓人糾結，αk值高的材料稱為韌性材料不斷完善。αk值取決于材料及其狀態(tài)，同時(shí)與試樣的形狀全面革新、尺寸有很大關(guān)系勞動精神。
αk值對(duì)材料的內(nèi)部結(jié)構(gòu)缺陷、顯微組織的變化很敏感方便，如夾雜物明顯、偏析、氣泡基石之一、內(nèi)部裂紋基礎上、鋼的回火脆性、晶粒粗化等都會(huì)使αk值明顯降低線上線下；同種材料的試樣保供，缺口越深能力建設、越尖銳，缺口處的應(yīng)力集中程度越大技術創新，越容易變形和斷裂醒悟，沖擊功越小，材料表現(xiàn)出來(lái)的脆性越高生產體系。
因此不同類型和尺寸的試樣新模式，其αk或Ak值不能直接比較。材料的αk值隨溫度的降低而減小高質量，且在某一溫度范圍內(nèi)應用情況，αk值發(fā)生急劇降低，這種現(xiàn)象稱為冷脆，此溫度范圍稱為“韌脆轉(zhuǎn)變溫度（Tk）”也逐步提升。沖擊韌度指標(biāo)的實(shí)際意義在于揭示材料的變脆傾向。
沖擊負(fù)荷的特點(diǎn)是加載速度快能力和水平，作用時(shí)間短組織了，金屬受到?jīng)_擊時(shí)應(yīng)力分布和變形很不均勻，工件往往易開(kāi)裂註入了新的力量。
1.原材料的影響
金屬材料的沖擊韌性與金屬材料自身的金相組織結(jié)構(gòu)表現、化學(xué)成分、物理性能說服力、加工工藝的積極性、熱處理工藝等均有關(guān)，因此沖擊試驗(yàn)成為檢查金屬材料的冶金質(zhì)量必不可少的手段經驗。由于原材料自身性能的影響，導(dǎo)致沖擊試驗(yàn)結(jié)果的離散性較大。
研究材料化學(xué)成分(包括C意見征詢、Si組成部分、Mn、P集聚、S)金相組織(組成相、晶粒度大大提高、帶狀組織)新的動力、熱處理工藝、非金屬夾雜等對(duì)板材沖擊韌性的影響調整推進，結(jié)果表明：化學(xué)成分是通過(guò)組織來(lái)影響金屬材料沖擊韌性的為產業發展，當(dāng)C、P發展契機、S含量增加時(shí)穩定，沖擊韌性減小，珠光體含量越高則沖擊韌性越小，鐵素體含量越高則沖擊韌性越大廣泛關註，非金屬夾雜會(huì)破壞組織的連續(xù)性改造層面，導(dǎo)致應(yīng)力集中，因此提高組織均勻性和鋼材中潔凈度水平各項要求，可以提高材料沖擊韌性大面積。
通過(guò)實(shí)驗(yàn)研究了球墨鑄鐵沖擊韌性的影響因素，研究表明：強(qiáng)度低優勢與挑戰、塑性和韌性好的鐵素體含量越高集成應用，沖擊韌性則越好；網(wǎng)狀的滲碳體會(huì)惡化球墨鑄鐵的韌性問題分析，其數(shù)量越多球墨鑄鐵的沖擊韌性越差迎來新的篇章，一般提高含碳量可以提高球墨鑄鐵材料的沖擊韌性。
2不負眾望、沖擊試樣取樣方向的影響
實(shí)際生產(chǎn)和工程應(yīng)用中學習，金屬材料大多都采用軋制的方式，在軋制過(guò)程中金屬夾雜伴隨著金屬晶粒沿著主變形方向被拉長(zhǎng)改善，形成金屬纖維組織，嚴(yán)重影響金屬材料的沖擊韌性。因此發揮重要作用，沿著軋制方向取樣自行開發，即試樣長(zhǎng)軸平行于軋制方向，缺口開(kāi)在垂直于軋制方向上取得顯著成效，這樣取樣使得沖擊韌性較大處理方法；反之，垂直于軋制方向取樣責任，順著軋制方向開(kāi)缺口服務，這樣取樣使得沖擊韌性較小。
3持續向好、缺口幾何形狀和加工質(zhì)量的影響
3.1 缺口幾何形狀
根據(jù)GB/T229-2007標(biāo)準(zhǔn)中對(duì)缺口形狀的分類舉行，主要分為U型和V型兩種缺口，V型缺口相比U型缺口不容忽視，應(yīng)力更加集中習慣，通過(guò)對(duì)比試驗(yàn)發(fā)現(xiàn)，兩種缺口的沖擊韌性存在差異組建。
在室溫條件下覆蓋，研究5種不同缺口形狀對(duì)鐵基燒結(jié)材料沖擊韌性的影響，結(jié)果表明進展情況，有缺口的沖擊試樣無(wú)論缺口形狀為何重要的作用，其沖擊韌性都遠(yuǎn)小于無(wú)缺口的沖擊試樣特點，有缺口的試樣斷口塑性變形明顯，無(wú)缺口的沖擊試樣斷口無(wú)塑性變形搶抓機遇；文章還對(duì)V型綠色化發展、U型、I型相互配合、半圓型等缺口類型的沖擊韌性進(jìn)行了比對(duì)試驗(yàn)統籌發展，發(fā)現(xiàn)其沖擊韌性從大到小依次為：半圓型、U型積極回應、V型慢體驗、I型沖擊試樣。
綜上所述全會精神，對(duì)于同種金屬材料左右，有缺口試樣的沖擊韌性遠(yuǎn)小于無(wú)缺口試樣，缺口沖擊試樣的缺口會(huì)使得金屬材料應(yīng)力更加集中的過程中，沖擊韌性變差物聯與互聯；對(duì)于缺口沖擊試樣其應(yīng)力集中顯著程度從大到小依次為：I型、V型範圍和領域、U型取得了一定進展、半圓型沖擊試樣。
3.2 缺口加工質(zhì)量
缺口加工質(zhì)量是影響缺口沖擊試樣沖擊韌性的重要因素之一。缺口加工質(zhì)量主要是通過(guò)影響缺口附近應(yīng)力有所增加、應(yīng)變集中程度來(lái)影響材料沖擊韌性的。研究表明促進進步，沖擊韌性隨著沖擊試樣缺口深度的增加逐漸減小供給，隨著缺口根部半徑的增大，金屬材料沖擊韌性逐漸增大更高要求；沖擊韌性隨著缺口底部加工劃痕積極參與、硬化程度的增加而逐漸減小。因此經驗分享，應(yīng)該嚴(yán)格按照GB/T229-2007中沖擊缺口試樣缺口尺寸的規(guī)定加工沖擊試樣探討。相關(guān)研究表明：對(duì)于沖擊韌性較大的材料，沖擊試樣加工精度對(duì)試驗(yàn)結(jié)果的影響越大搖籃，所以試驗(yàn)結(jié)果的分散性也越大持續創新。
4、試驗(yàn)機(jī)的影響
4.1 試驗(yàn)機(jī)的精度
金屬材料沖擊韌性對(duì)沖擊試驗(yàn)機(jī)的精度有一定的要求使用，精度低的試驗(yàn)機(jī)對(duì)沖擊韌性影響較大，所以在安裝、調(diào)修和檢定沖擊試驗(yàn)機(jī)時(shí)應(yīng)該加以重視不難發現。沖擊韌性還與沖擊試驗(yàn)機(jī)讀數(shù)裝置的誤差有關(guān)合規意識，因此試驗(yàn)前應(yīng)該執(zhí)行清零操作。
4.2 擺錘與機(jī)架的配合
沖擊試驗(yàn)為一次性破壞試驗(yàn)推動，因此擺錘與機(jī)架的配合至關(guān)重要協調機製。擺錘與機(jī)架的配合主要包括：擺錘軸線和基準(zhǔn)面的平行度、擺錘側(cè)面與擺動(dòng)平面的平行度有效性、擺軸徑向和軸向間隙高質量發展、擺軸軸線至打擊中心的距離、沖擊刀刃與支座跨距的相對(duì)位置等形勢，這些均應(yīng)滿足JJF145-2007中計(jì)量性能的要求攻堅克難。當(dāng)沖擊刀刃與支座跨距中心的相對(duì)位置不滿足要求時(shí)，沖擊刀刃與試樣缺口中心線不能重合也逐步提升，導(dǎo)致測(cè)量結(jié)果不準(zhǔn)確保護好，沖擊韌性會(huì)偏大。
5組織了、試驗(yàn)過(guò)程的影響
5.1 試驗(yàn)溫度
試驗(yàn)溫度也是材料沖擊韌性重要影響因素之一充足，在沖擊韌性試驗(yàn)過(guò)程中，找到材料所處的脆性區(qū)溫度范圍表現，在使用過(guò)程中可以加以控制異常狀況，避免脆性區(qū)溫度對(duì)材料的影響。不同的有色金屬材料其沖擊韌性受溫度的影響均不同的積極性，但沖擊吸收功都與溫度的高低更多可能性、溫度均勻度、保溫時(shí)間的長(zhǎng)短等有關(guān)重要意義。
5.2 沖擊試樣的定位
沖擊試樣的定位是為了保證沖擊試樣缺口的中線與擺錘上沖擊刀刃重合問題，減小試驗(yàn)操作誤差，如果其相對(duì)位置不重合效率，不能滿足要求的0.5mm，則最大沖擊力無(wú)法作用在沖擊試樣缺口根部最小橫截面處，最終導(dǎo)致沖擊韌性偏大十大行動。
6重要性、結(jié)論
通過(guò)此次對(duì)金屬材料沖擊韌性的影響因素分析，明確了沖擊試樣的原材料體系、試樣的取向系統穩定性、缺口幾何形狀和加工質(zhì)量、試驗(yàn)機(jī)的精度多種場景、擺錘與機(jī)架的配合科技實力、試驗(yàn)溫度、沖擊試樣的定位等因素對(duì)金屬材料沖擊韌性的影響集中展示，為正確評(píng)定金屬材料的韌脆性以及提高實(shí)驗(yàn)結(jié)果的準(zhǔn)確性提供了依據(jù)可靠保障。
來(lái)源：天氏庫(kù)力 發(fā)布日期
2024-04-02 瀏覽：
