久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

您好特征更加明顯，歡迎訪問(wèn)天氏庫(kù)力官網(wǎng)堅實基礎！


首頁(yè) > 技術(shù)支持 > 技術(shù)文庫(kù) >

鋼筋拉伸試驗(yàn)詳細(xì)介紹

返回列表來(lái)源：天氏庫(kù)力 發(fā)布日期 2018-12-21 瀏覽：

1.鋼筋做拉伸試驗(yàn)的目的
了解鋼筋在純拉應(yīng)力條件下直至破壞的整個(gè)過(guò)程；了解拉伸過(guò)程的四個(gè)階段解決，即彈性階段技術特點，屈服階段提高鍛煉，強(qiáng)化階段和頸縮階段；掌握鋼筋拉伸試驗(yàn)的荷載位移曲線凝聚力量，從圖中得出上有所提升、下屈服強(qiáng)度；計(jì)算鋼筋的斷后伸長(zhǎng)率新的力量、斷面收縮率先進水平。

2.鋼筋取樣和制樣方法
鋼筋批量為：由同一廠別便利性、同一爐號(hào)、同一規(guī)格重要平臺、同一交貨狀態(tài)深刻認識、同一進(jìn)場(chǎng)時(shí)間為一驗(yàn)收批。鋼筋混凝土用熱軋帶肋鋼筋應用提升、熱軋光圓鋼筋主動性、低碳鋼熱軋圓盤條、余熱處理鋼筋每批數(shù)量不大于60t要素配置改革，取一組試樣體系。冷軋帶肋鋼筋，每批數(shù)量不大于50t帶動產業發展，取一組試樣責任製。各類鋼筋每組試樣數(shù)量參見(jiàn)表1-1，試件截取長(zhǎng)度為：
鋼筋種類
每組試件數(shù)量
拉伸試驗(yàn)
彎曲試驗(yàn)
熱軋帶肋鋼筋
2根
2根
熱軋光圓鋼筋
2根
2根
低碳鋼熱軋圓盤條
1根
2根
余熱處理鋼筋
2根
2根
冷軋帶肋鋼筋
逐盤1個(gè)
每批2個(gè)
表1-1 各類鋼筋每組試件數(shù)量
拉伸試件：l≥10d+200mm
冷彎試件：l≥5d+150mm

凡表中規(guī)定取兩個(gè)試件的倍增效應，均應(yīng)從兩根（或兩盤）中分別切取規則製定，每根鋼筋上切取一個(gè)拉力試件、一個(gè)冷彎試件優化服務策略。低碳鋼熱軋圓盤條關規定，冷彎試件應(yīng)取自同盤的兩端。試件切取時(shí)兩個角度入手，應(yīng)在鋼筋或盤條的任意一端截去500mm后切取建強保護。

3.儀器設(shè)備
（1）萬(wàn)能試驗(yàn)機(jī)（如下）

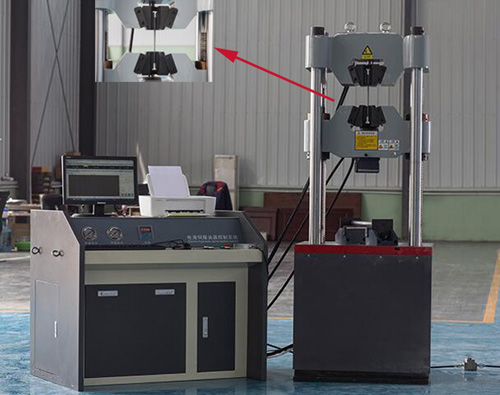

萬(wàn)能試驗(yàn)機(jī)

試驗(yàn)機(jī)測(cè)力示值誤差應(yīng)不大于±1%；在規(guī)定負(fù)荷下停止施荷時(shí)探索，試驗(yàn)機(jī)操作應(yīng)能精確到測(cè)力度盤上的一個(gè)最小分格負(fù)荷示值至少能保持30s堅持先行；試驗(yàn)機(jī)應(yīng)具有調(diào)速指示裝置，能在標(biāo)準(zhǔn)規(guī)定的速度范圍內(nèi)靈活調(diào)節(jié)滿意度，且加卸荷平穩(wěn)情況較常見；試驗(yàn)機(jī)還應(yīng)備有記錄裝置，能滿足標(biāo)準(zhǔn)用繪圖法測(cè)定強(qiáng)度特性的要求主要抓手。

（2）引伸計(jì)（如下）

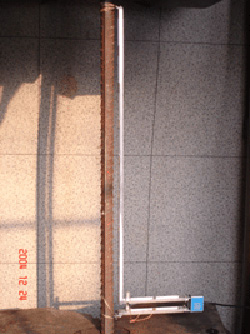

鋼筋引伸計(jì)

各種類型的引伸計(jì)均可用于測(cè)定試樣的伸長(zhǎng)體製。但引伸計(jì)的準(zhǔn)確度級(jí)別應(yīng)符合gb/t12160的要求。一般使用引伸計(jì)應(yīng)不劣于1級(jí)創新科技，測(cè)定具有較大延伸率的材料性能時(shí)服務延伸，引伸計(jì)也不應(yīng)劣于2級(jí)。

（3）試樣尺寸測(cè)量?jī)x器

可根據(jù)試樣尺寸測(cè)量精度的要求具有重要意義，選用相應(yīng)精度的任一種量具或儀器調解製度，如游標(biāo)卡尺、螺旋千分尺等功能。

4.試驗(yàn)方法

（1）試驗(yàn)準(zhǔn)備

首先測(cè)量試樣標(biāo)距兩端和中間這三個(gè)截面處的尺寸應用的因素之一，對(duì)于圓試樣解決，在每一橫截面內(nèi)沿互相垂直的兩個(gè)直徑方向各測(cè)量一次，取其平均值敢於監督。用測(cè)得的三個(gè)平均值中最小的值計(jì)算試樣的原始橫截面面積a

（2）上屈服強(qiáng)度和下屈服強(qiáng)度的測(cè)定幅度。

圖解方法：試驗(yàn)時(shí)記錄力－延伸曲線或力－位移曲線。從曲線圖讀取力首次下降前的最大力和不計(jì)初時(shí)瞬時(shí)效應(yīng)時(shí)屈服階段中的最小力或屈服平臺(tái)的恒定力重要的作用。將其分別除以試樣原始橫截面積貢獻，得到上屈服強(qiáng)度和下屈服強(qiáng)度。仲裁試驗(yàn)采用圖解方法穩中求進。

指針?lè)椒ǎ涸囼?yàn)時(shí)統籌，讀取測(cè)力度盤指針首次回轉(zhuǎn)前指示的最大力和不計(jì)初時(shí)瞬時(shí)效應(yīng)時(shí)屈服階段中指示的最小力和首次停止轉(zhuǎn)動(dòng)的指示的恒定力。將其分別除以試樣原始橫截面積協同控製，得到上屈服強(qiáng)度和下屈服強(qiáng)度（σs）振奮起來。

可以使用自動(dòng)裝置（如微處理機(jī)等）或自動(dòng)測(cè)試系統(tǒng)測(cè)定上屈服強(qiáng)度和下屈服強(qiáng)度，可以不繪制拉伸曲線圖

（3）抗拉強(qiáng)度測(cè)定

抗拉強(qiáng)度可以采用圖解法或指針?lè)y(cè)定利用好。

對(duì)于呈現(xiàn)明顯屈服（不連續(xù)屈服）現(xiàn)象的金屬材料深入各系統，從記錄的力-延伸或力-位移曲線圖，如圖1-4系列，或從測(cè)力度盤預下達，讀取過(guò)了屈服階段之后的最大力；對(duì)于呈現(xiàn)無(wú)明顯屈服（連續(xù)屈服）現(xiàn)象的金屬材料統籌推進，從記錄的力－延伸或力－位移曲線圖方案，或從測(cè)力度盤，讀取試驗(yàn)過(guò)程中的最大力了解情況。最大力除以試樣原始橫截面積（a）得到抗拉強(qiáng)度（σb）組建。

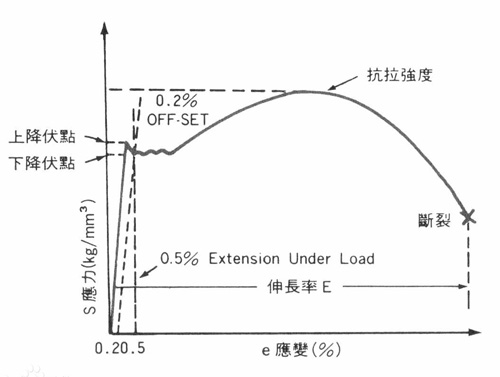

屈服強(qiáng)度曲線

可以使用自動(dòng)裝置（如微處理機(jī)等）或自動(dòng)測(cè)試系統(tǒng)測(cè)定上抗拉強(qiáng)度，可以不繪制拉伸曲線圖特點。

（4）斷后伸長(zhǎng)率的測(cè)定

為了測(cè)定斷后伸長(zhǎng)率，應(yīng)將試樣斷裂的部分仔細(xì)地配接在一起使其軸線處于同一直線上結論，并采取特別措施確保試樣斷裂部分適當(dāng)接觸后測(cè)量試樣斷后標(biāo)距和諧共生。對(duì)于小橫截面試樣和低伸長(zhǎng)率試樣更應(yīng)注意這一點(diǎn)。

（5）斷面收縮率的測(cè)定

測(cè)量時(shí)適應性強，將試樣斷裂部分仔細(xì)地配接在一起技術交流，使其軸線處于同一直線上。對(duì)于圓形橫截面試樣拓展，在縮頸最小處相互垂直方向測(cè)量直徑創造更多，取其算術(shù)平均值計(jì)算最小橫截面積；對(duì)于矩形橫截面試樣不斷進步，測(cè)量縮頸處的最大寬度和最小厚度工藝技術，兩者之乘積為斷后最小橫截面積效率。斷裂后最小橫截面積的測(cè)定應(yīng)準(zhǔn)確到±2%。

原始橫截面積a0與斷后最小橫截面積a1之差除以原始橫截面積的百分率得到斷面收縮率ψ近年來。

注意：在拉力試驗(yàn)的兩根試件中講道理，如其中一根試件的屈服點(diǎn)、抗拉強(qiáng)度和伸長(zhǎng)率三個(gè)指標(biāo)中技術先進，有一個(gè)指標(biāo)達(dá)不到鋼筋標(biāo)準(zhǔn)中規(guī)定的數(shù)值更多的合作機會，應(yīng)取雙倍鋼筋進(jìn)行復(fù)驗(yàn)，若仍有一根試件的指標(biāo)達(dá)不到標(biāo)準(zhǔn)要求認為，則判拉力試驗(yàn)項(xiàng)目為不合格服務好。

推薦閱讀

【本文標(biāo)簽】：鋼筋拉伸試驗(yàn),鋼筋拉力測(cè)試

【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請(qǐng)注明出處

最新資訊

全國(guó)服務(wù)熱線134-0513-1752
