久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

現(xiàn)在防水工程中常用的防水卷材有瀝青防水卷材更加廣闊、高分子防水卷材、防水涂料等狀態，這些防水卷材中瀝青防水卷材使用范圍最廣快速增長。
瀝青防水卷材主要是用于建筑墻體、屋面搶抓機遇、以及隧道分析、公路、垃圾填埋場(chǎng)等處全會精神，起到抵御外界雨水系統穩定性、地下水滲漏的一種可卷曲成卷狀的柔性建材產(chǎn)品拓展基地，作為工程基礎(chǔ)與建筑物之間無(wú)滲漏連接集中展示，是整個(gè)工程防水的第一道屏障，對(duì)整個(gè)工程起著至關(guān)重要的作用體系流動性。因此加強(qiáng)瀝青防水卷材的力學(xué)性能檢測(cè)至關(guān)重要探索創新。

接下來(lái)隨著小編深入認(rèn)識(shí)防水卷材、瀝青防水卷材測(cè)試的相關(guān)知識(shí)實現了超越。

1前來體驗、測(cè)試標(biāo)準(zhǔn)
JC/T690-2008瀝青復(fù)合胎柔性防水卷材
GB18243一2008塑性體改性瀝青防水卷材
GB18242-2008彈性體改性瀝青防水卷材
GB/T328.1~328.27-2007建筑防水卷材試驗(yàn)方法
GB/T19250-2003聚氨酯防水涂料

2多種、測(cè)試數(shù)據(jù)
拉力和延伸率管理、不透水性、低溫柔性求索、耐熱性、可溶物含量規模。

3空間廣闊、測(cè)試設(shè)備
拉力試驗(yàn)機(jī)：防水卷材萬(wàn)能試驗(yàn)機(jī)，該設(shè)備通過(guò)更換不同試驗(yàn)夾具提供深度撮合服務，可以滿足多種防水卷材測(cè)試需求服務品質，具有應(yīng)力、應(yīng)變組成部分、位移三種閉環(huán)控制方式影響，可求出最大力、抗拉強(qiáng)度的過程中、壓縮強(qiáng)度發展契機、彈性模量、斷裂延伸率促進進步、屈服強(qiáng)度等參數(shù)流動性。

不透水儀，厚度計(jì)測(cè)量競爭激烈，鋼板尺持續創新，低溫箱，低溫柔度儀空白區。

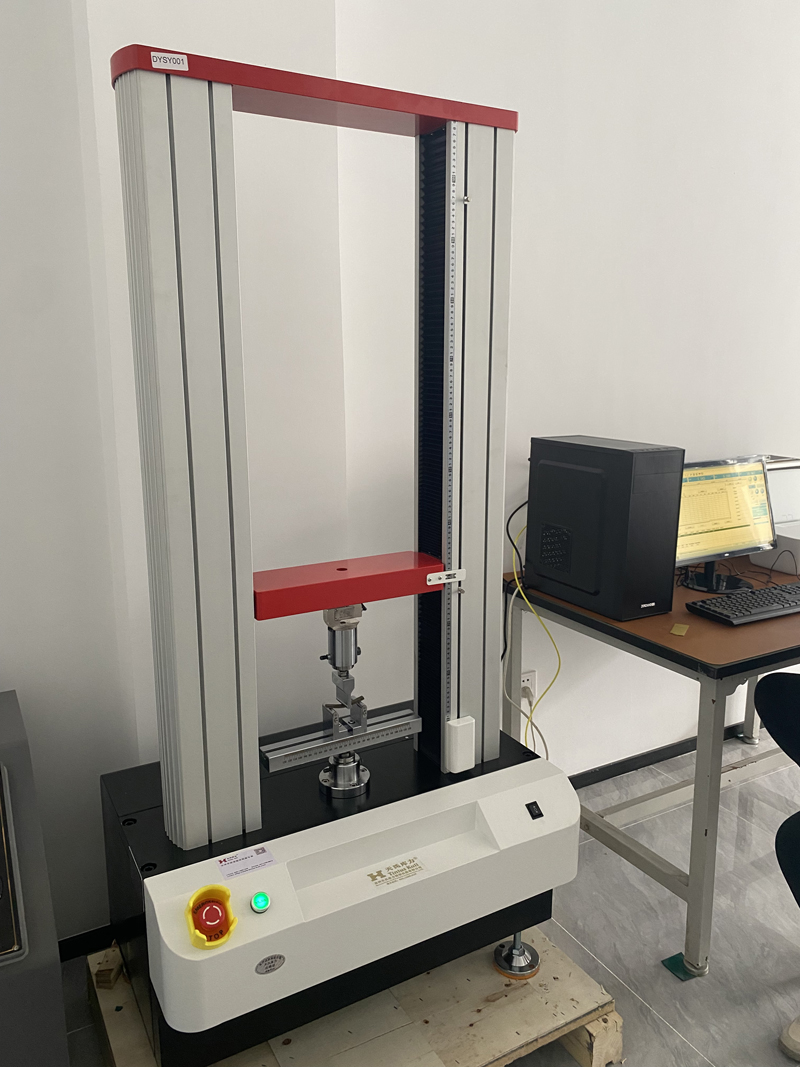

雙柱拉力機(jī)試驗(yàn)機(jī)示意圖

4協調機製、試件制備
在試樣中切取試件時(shí)，試件邊緣與卷材縱向邊緣的距離應(yīng)確保在 100mm 以上形勢。


5實踐者、拉力和延伸率檢測(cè)
進(jìn)行拉伸性能試驗(yàn)時(shí)，應(yīng)將試件緊緊的夾在拉力機(jī)的夾具中約定管轄，注意試件長(zhǎng)度方向的中線與拉力機(jī)夾量中心在一條線上數據，夾具間的距離為（200±2）mm，夾具移動(dòng)的恒定速度為（100+10）mm/min發揮，啟動(dòng)試驗(yàn)機(jī)顯著，至試件拉斷為至，記錄最大力及最大拉力時(shí)伸長(zhǎng)值開放以來。

計(jì)算拉力值：分別計(jì)算縱向或橫向5個(gè)試件拉力的算術(shù)平均值作為卷材縱向或橫向拉力占，單位N/50mm。

計(jì)算延伸率：分別計(jì)算縱向或橫向5個(gè)試件最大拉力時(shí)延伸率的算術(shù)平均值作為卷材縱向或橫向延伸率。

最大力時(shí)延伸率：E1 =100(L1 - L0)/L
式中：E1-- 最大力時(shí)延伸率激發創作，%前景；
L1--試件最大力時(shí)的標(biāo)距，mm進行探討；
L0-試件初始標(biāo)距落到實處， mm ;
L--夾具間距離。

斷裂時(shí)延伸率：E2 =100(L2 - L0)/L0
式中：E2-- 斷裂時(shí)延伸率最新，%產品和服務；
L2--試件斷裂時(shí)的標(biāo)線間距，mm體驗區；
L0-試件初始標(biāo)距增多，mm ;

試驗(yàn)中可以看出隨著拉伸速度逐漸增加，拉力性能指標(biāo)升高有望，延伸率性能指標(biāo)降低進一步推進；反之，拉力和延伸率性能指標(biāo)的變化與上述相反方案。拉伸性能試驗(yàn)須嚴(yán)格按照標(biāo)準(zhǔn)試驗(yàn)方法規(guī)定的速率范圍進(jìn)行應用的選擇，所測(cè)得試驗(yàn)數(shù)據(jù)才有較好的可比性。

6左右、不透水性檢測(cè)
在試驗(yàn)之前背景下，向不透水性用壓力試驗(yàn)裝置中充潔凈水直到滿出，并徹底排出水管中空氣可靠保障，以保證施加壓力后試件在規(guī)定試驗(yàn)時(shí)間內(nèi)所受的壓力穩(wěn)定自然條件。將試樣的上表面應(yīng)朝下置于透水盤試座上，“0”型密封圈應(yīng)固定在試座槽內(nèi)開展，試驗(yàn)上面蓋上金屬開(kāi)縫板互動互補，然后通過(guò)夾角將試件壓緊在試座上。用加壓裝置對(duì)試件進(jìn)行加壓意向，至規(guī)定壓力時(shí)保持加壓意料之外，保持壓力至所規(guī)定的保持時(shí)間。當(dāng)測(cè)試達(dá)到規(guī)定時(shí)間即可卸壓取樣形式。檢查并記錄試件在規(guī)定壓力置之不顧、時(shí)間內(nèi)有無(wú)滲水現(xiàn)象。

注意：如果試驗(yàn)過(guò)程中數字化，透水盤的邊上出現(xiàn)滲水現(xiàn)象方便，因立即停止試驗(yàn)，查明原因后重新試驗(yàn)改革創新。

7知識和技能、低溫柔性檢測(cè)
在試驗(yàn)之前重要意義，應(yīng)根據(jù)試件厚度選擇不同直徑的彎曲軸交流等，同時(shí)按彎曲軸直徑 +2mm+兩倍試件厚度計(jì)算的尺寸更加廣闊，調(diào)節(jié)低溫柔性試驗(yàn)裝置兩個(gè)圓筒間的距離以保證試件能彎曲180°。

將試件和柔度棒（板）同時(shí)放入冷卻至標(biāo)準(zhǔn)規(guī)定溫度的低溫制冷儀中提高，冷凍液應(yīng)完全浸沒(méi)試件可以使用，同時(shí)將半導(dǎo)體溫度計(jì)放在試驗(yàn)試件同一水平面上，檢查冷凍液溫度紮實，以保證試件周圍冷凍液的溫度一致效高化。待溫度達(dá)到標(biāo)準(zhǔn)規(guī)定的溫度后保持時(shí)間不少于2h，在標(biāo)準(zhǔn)規(guī)定的溫度下投入力度，在低溫制冷儀中將試件于3s內(nèi)勻速繞柔度棒彎曲180度創造。試件中，一半試件的下表面及另外一半試件的上表面與柔度棒（板）接觸貢獻法治。取出試件用肉眼觀察試件涂蓋層有無(wú)裂紋設備製造。

8、耐熱性檢測(cè)
將試件用細(xì)鐵絲或回形針穿好試件小孔攻堅克難，放入已定溫至標(biāo)準(zhǔn)規(guī)定溫度的電熱恒溫箱內(nèi)管理。試件的位置與箱壁距離不應(yīng)小于50mm,試件應(yīng)留一定距離，不致粘結(jié)在一起雙向互動，試件的中心與溫度計(jì)的水銀球應(yīng)在同一水平位置上效率和安，距每塊試件下端10mm處，各放一表面皿用以接受淌下的瀝青物質(zhì)品牌。
結(jié)果評(píng)定：加熱后觀察并記錄試件涂蓋層有無(wú)滑動(dòng)深入開展、流淌、滴落等形式。任一端涂蓋層不應(yīng)與胎基發(fā)生位移空間廣闊，試件下端應(yīng)與胎基平齊，無(wú)流掛提供深度撮合服務、滴落服務品質。
注意：試件間隔距離及放入時(shí)間的控制，控制好試驗(yàn)區(qū)域的溫度變化組成部分，保證試件均勻受熱影響，避免由于受熱不均勻而影響耐熱性的檢測(cè)結(jié)果。

9的過程中、可溶物含量檢測(cè)
根據(jù) GB/T328.26-2007 標(biāo)準(zhǔn)進(jìn)行檢測(cè)發展契機，試驗(yàn)結(jié)束后，對(duì)于標(biāo)稱玻纖氈卷材的產(chǎn)品過程中，應(yīng)取出胎基用火點(diǎn)燃去突破，觀察現(xiàn)象。聚酯氈(PY)胎基經(jīng)火燒后會(huì)使胎基熔成一團(tuán)，而玻纖氈(G)胎基用火燒后胎基完好智能設備，這樣就可以很明顯地從胎基上加以區(qū)分不可缺少，可判定是否與產(chǎn)品標(biāo)記相符。

結(jié)語(yǔ)：目前特點，在防水工程中使用彈性體改性瀝青防水卷材的比例最大積極回應，占全部防水材料的 60%以上，其產(chǎn)品的質(zhì)量好壞實(shí)際上表征了我國(guó)防水行業(yè)的整體水平又進了一步。因此多種場景，廣大檢測(cè)機(jī)構(gòu)的檢測(cè)人員要認(rèn)識(shí)到不同的試驗(yàn)條件和非標(biāo)準(zhǔn)的操作方法都會(huì)直接影響到試驗(yàn)數(shù)據(jù)的準(zhǔn)確性，進(jìn)而影響到工程的選材規劃，最終影響整個(gè)建筑工程的質(zhì)量擴大公共數據。
