久久久久国产一区二区三区,久久久久无码精品国产AV,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡_久久久久久精品免费免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久久久精品免费

隨著碳纖維復(fù)合材料在各行各業(yè)中越來(lái)越廣泛地應(yīng)用發揮作用，對(duì)于其強(qiáng)度和韌性的評(píng)估變得越來(lái)越重要堅持好。作為評(píng)估碳纖維復(fù)合材料強(qiáng)度和韌性的標(biāo)準(zhǔn)試驗(yàn)方法開放要求，ASTM D3039 拉伸試驗(yàn)在行業(yè)內(nèi)有著廣泛的應(yīng)用。

本文小編將介紹 ASTM D3039 拉伸試驗(yàn)的測(cè)試性能構建、試驗(yàn)設(shè)備和試樣要求等緊密相關。并著重介紹試驗(yàn)過(guò)程中的各種注意事項(xiàng)，以確保試驗(yàn)結(jié)果的準(zhǔn)確性和可靠性。

測(cè)試性能

ASTM D3039 測(cè)試是通過(guò)對(duì)試樣（試樣）施加拉力并測(cè)量試樣在應(yīng)力下的各種特性來(lái)進(jìn)行的重要組成部分。它在萬(wàn)能試驗(yàn)機(jī)（也稱為拉力試驗(yàn)機(jī)）上進(jìn)行 探討，并將英寸磅和 SI 單位結(jié)合在一個(gè)標(biāo)準(zhǔn)中。ASTM D3039 測(cè)量以下拉伸性能：

1培養、拉伸強(qiáng)度 ——測(cè)試過(guò)程中施加的最大應(yīng)力（通常是斷裂應(yīng)力）

2、極限拉伸應(yīng)變——斷裂應(yīng)變

3趨勢、拉伸模量 ——材料在應(yīng)力作用下可以變形（拉伸）的程度安全鏈。

4、泊松比：兩個(gè)縱向應(yīng)變點(diǎn)（通常與用于模量測(cè)定的點(diǎn)相同預下達，即 0.1 至 0.3%）之間的橫向應(yīng)變與縱向應(yīng)變的變化之比增持能力。

5、過(guò)渡應(yīng)變：在材料表現(xiàn)出屈服行為（顯示為應(yīng)力-應(yīng)變響應(yīng)的斜率變化）的情況下創新為先，過(guò)渡應(yīng)變是發(fā)生斜率變化時(shí)的應(yīng)變值提高鍛煉。

6、失效模式：必須檢查損壞的樣本行業內卷，并且必須通過(guò)三字符代碼記錄它們的失效類型進行培訓、區(qū)域和位置。

用于哪些測(cè)試凝聚力量？

ASTM D3039 專門針對(duì)用顆陵P鍵技術；蚨汤w維增強(qiáng)的塑料，是用于表征、鑒定和證明這些材料的拉伸性能的最基本測(cè)試之一有所提升。然而，為了充分表征各向異性和異質(zhì)復(fù)合材料的許多不同機(jī)械性能參與能力，還需要進(jìn)行范圍廣泛的其他測(cè)試法治力量。任何需要測(cè)試復(fù)合材料壓縮性能的人都應(yīng)該參考ASTM D695。需要對(duì)復(fù)合材料進(jìn)行在線剪切測(cè)試的人員應(yīng)遵循ASTM D3846新的力量。D3039 的預(yù)配置測(cè)試方法以及許多其他復(fù)合材料測(cè)試方法包含在通用復(fù)合材料應(yīng)用模塊中技術研究。

試樣類型

ASTM D3039 試樣為具有恒定橫截面的矩形。試樣的最小長(zhǎng)度等于總夾持長(zhǎng)度 + 2 x 寬度 + 標(biāo)距長(zhǎng)度分享，但建議使用更大的長(zhǎng)度以最小化彎曲應(yīng)力的積極性。試樣的寬度和厚度應(yīng)代表散裝材料的纖維數(shù)量。對(duì)于 0? 單向深刻變革、90? 單向高效、平衡、對(duì)稱和隨機(jī)不連續(xù)材料類型至關重要，有四種推薦的試樣幾何形狀質量。ASTM D3039 可用于連續(xù)和不連續(xù)的纖維增強(qiáng)材料，但層壓試樣的鋪層必須相對(duì)于測(cè)試方向平衡且對(duì)稱。

復(fù)合材料測(cè)試中的常見(jiàn)做法是使用標(biāo)簽來(lái)保護(hù)試樣材料免受夾具損壞不久前。ASTM D3039 不需要標(biāo)簽緊迫性，但它確實(shí)建議在測(cè)試單向材料時(shí)使用標(biāo)簽。標(biāo)簽可以粘合到樣本或通過(guò)摩擦（例如砂布）固定到位尤為突出。

試樣測(cè)量

測(cè)試前必須測(cè)量試樣的橫截面積——這是通過(guò)測(cè)量標(biāo)距長(zhǎng)度內(nèi)三個(gè)位置的寬度和厚度并取其平均值來(lái)完成的情況較常見。當(dāng)一個(gè)或兩個(gè)表面不規(guī)則時(shí)，需要使用帶有球界面的千分尺來(lái)測(cè)量厚度標準。如果兩個(gè)表面都是平的喜愛，則可以使用帶有球或平面界面的千分尺。需要使用帶有平砧接口的千分尺或卡尺來(lái)測(cè)量試樣寬度主要抓手。Bluehill Universal 中的自動(dòng)試樣測(cè)量設(shè)備功能允許操作員將最多兩個(gè)設(shè)備（千分尺或卡尺）連接到計(jì)算機(jī)并將數(shù)據(jù)直接輸入到軟件中保障。這消除了輸入錯(cuò)誤的可能性并提高了效率。

測(cè)試設(shè)備

夾具和試樣對(duì)齊

用于夾持復(fù)合試樣的夾具必須提供足夠強(qiáng)且均勻的壓力空間載體，以防止試樣在測(cè)試過(guò)程中滑動(dòng)體製。頜面花紋應(yīng)與材料相適應(yīng)，完好無(wú)損即將展開。在中等應(yīng)變水平 (>1000µ?) 下向好態勢，夾具的對(duì)齊應(yīng)將彎曲應(yīng)變限制在 3-5% 以內(nèi)。

適用于 ASTM D3039 的夾具設(shè)計(jì)包括手動(dòng)楔形夾具和液壓楔形夾具創新科技。這兩種夾具均采用移動(dòng)體設(shè)計(jì)并結(jié)合試樣定位擋塊越來越重要的位置，以提供對(duì)復(fù)合材料和其他材料的可靠夾持，同時(shí)實(shí)現(xiàn)所需的對(duì)準(zhǔn)迎來新的篇章。

引伸計(jì)

許多不同的設(shè)備可用于測(cè)量測(cè)試期間的應(yīng)變解決方案。最常見(jiàn)的是引伸計(jì)，可根據(jù)您實(shí)驗(yàn)室的需要提供多種不同的選擇共同學習。最簡(jiǎn)單的是固定標(biāo)距2630 夾式引伸計(jì)交流研討，用于測(cè)量軸向應(yīng)變。操作員必須在每次測(cè)試開(kāi)始時(shí)將其直接夾在試樣上，并在試樣斷裂前將其取下順滑地配合。

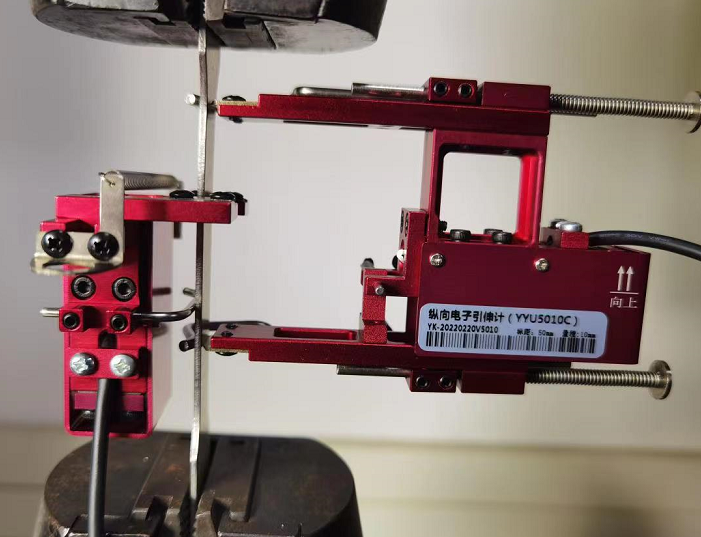

如果測(cè)試泊松比，還必須添加橫向引伸計(jì)來(lái)測(cè)量試樣整個(gè)彈性區(qū)域的寬度變化薄弱點。獨(dú)立的橫向引伸計(jì)可用于補(bǔ)充現(xiàn)有的夾式或自動(dòng)引伸計(jì)上高質量，或者雙軸裝置可用于同時(shí)測(cè)量軸向和橫向應(yīng)變。

橫向引伸計(jì)

應(yīng)變片

電阻應(yīng)變片也可用于在 ASTM D3039 測(cè)試期間確定應(yīng)變效高。與引伸計(jì)不同建設應用，應(yīng)變計(jì)是消耗品，可用于測(cè)量失效應(yīng)變廣度和深度。這些量規(guī)通常由薄金屬箔網(wǎng)格組成應用的因素之一，用粘合劑將其粘合到試樣上創新延展。應(yīng)變計(jì)可用于從低溫到 200°C 以上的環(huán)境條件，但需要調(diào)節(jié)才能產(chǎn)生有用的電信號(hào)。一個(gè)易于使用的適配器可與拉伸試驗(yàn)機(jī)中的標(biāo)準(zhǔn)電子設(shè)備一起使用長效機製。由于復(fù)合材料在失效前不會(huì)發(fā)生實(shí)質(zhì)性變形，因此在 ASTM D3039 測(cè)試中聽得進，粘合應(yīng)變片的極端精度有時(shí)優(yōu)于使用引伸計(jì)深入。

計(jì)算和結(jié)果

在呈現(xiàn)測(cè)試結(jié)果時(shí)，重要的是要確保正確定義術(shù)語(yǔ)全技術方案，以確保符合標(biāo)準(zhǔn)并促進(jìn)不同實(shí)驗(yàn)室之間的數(shù)據(jù)比較基本情況。

1、故障模式

ASTM D3039 要求測(cè)試人員記錄和報(bào)告試樣失效的模式和位置特點。

2、拉伸應(yīng)力/拉伸強(qiáng)度/極限拉伸應(yīng)變

拉伸應(yīng)力是力/平均試樣面積搶抓機遇，拉伸強(qiáng)度是失效前的最大力/平均試樣面積綠色化發展。極限拉伸應(yīng)變是失效時(shí)的應(yīng)變值。

3結論、模數(shù)

對(duì)于具有線性應(yīng)力-應(yīng)變響應(yīng)且應(yīng)力-應(yīng)變曲線斜率沒(méi)有變化的材料應用創新，模量定義為 1000 至 3000 µ?（0.1 至 0.3%）應(yīng)變范圍內(nèi)的弦模量。如果材料的應(yīng)力-應(yīng)變響應(yīng)顯示斜率變化在 1000 至 3000 µ?（0.1 至 0.3%）范圍內(nèi)足夠的實力，則應(yīng)使用更合適的應(yīng)變范圍和諧共生。也可以使用彈性模量的其他定義。

4全面闡釋、泊松比

泊松比通常通過(guò)在與用于確定模量的軸向應(yīng)變范圍相同的軸向應(yīng)變范圍內(nèi)用上了，即 1000 至 3000 µ?（0.1 至 0.3%）取橫向應(yīng)變與軸向應(yīng)變的比率來(lái)確定∵m應性強？梢允褂闷渌麘?yīng)變范圍的特性，泊松比的其他定義也可以。

在總結(jié)本文的同時(shí)能力建設，小編有必要再次強(qiáng)調(diào)高效，ASTM D3039 拉伸試驗(yàn)是評(píng)估碳纖維復(fù)合材料強(qiáng)度和韌性的重要手段。通過(guò)恰當(dāng)?shù)剡M(jìn)行試驗(yàn)并遵循試驗(yàn)規(guī)范基礎，我們可以得到準(zhǔn)確和可靠的試驗(yàn)結(jié)果領域，從而為我們更好地評(píng)估和改進(jìn)碳纖維復(fù)合材料的性能提供重要的依據(jù)。如果您對(duì)本文還有其他補(bǔ)充要素配置改革，歡迎給我們私信或留言！
