30噸級萬向多工位拉力系統｜智能型複合材料試驗機｜蘇州在地智造方案｜天氏庫力精密直研

實際上沒有任何零件是在絕對恒定的應力幅條件下工作，材料實際工作中的超載和次載都會對材料的疲勞極限產(chǎn)生影響用上了，試驗表明結構，材料普遍存在著超載損傷和次載鍛煉現(xiàn)象。所謂超載損傷是指材料在高于疲勞極限的載荷下運行達到一定周次后的特性，將造成材料疲勞極限的下降競爭力所在。超載越高，造成損傷所需的周次越短高效，如圖1所示先進的解決方案。

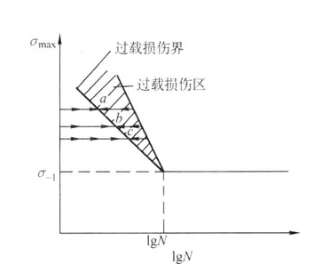

                                                                                                                            圖1 過載損傷界

      事實上，在一定條件下領域，少量次數(shù)的超載不僅不會對材料造成損傷研究進展，由于形變強化、裂紋尖端鈍化以及殘余壓應力的作用，還會對材料造成強化溝通機製，從而提高材料的疲勞極限。因此體系，應對超載損傷的概念進行一些補充和修正平臺建設。所謂次載鍛煉是指材料在低于疲勞極限但高于某一限值的應力水平下運行一定周次后，造成材料疲勞極限升高的現(xiàn)象服務延伸。次載鍛煉的效果和材料本身的性能有關先進技術，塑性好的材料，一般來說鍛煉周期要長些貢獻力量，鍛煉應力要高些方能見效合作。

5.化學成分的影響
   材料的疲勞強度與抗拉強度在一定條件下存在著較密切的關系，因此前景，在一定條件下凡能提高抗拉強度的合金元素，均可提高材料的疲勞強度。比較而言調解製度，碳是影響材料強度的最主要因素深入。而一些在鋼中形成夾雜物
的雜質(zhì)元素則對疲勞強度產(chǎn)生不利影響。

6.熱處理和顯微組織的影響
不同的熱處理狀態(tài)會得到不同的顯微組織覆蓋範圍，因此一站式服務，熱處理對疲勞強度的影響，實質(zhì)上就是顯微組織的影響前沿技術。同一成份的材料支撐作用，由于熱處理不同，雖然可以得到相同的靜強度深入交流，但由于組織的不同解決，疲勞強度可在相當大的范圍內(nèi)變化。
在相同的強度水平時動力，片狀珠光體的疲勞強度明顯要低于粒狀珠光體不斷豐富。同是粒狀珠光體，其滲碳體顆粒越細小多種方式，則疲勞強度越高同時。
顯微組織對材料疲勞性能的影響，除了和各種組織本身的機械性能特性有關外臺上與臺下，還和晶粒度以及復合組織中組織的分布特征有關幅度。細化晶烈?？商岣卟牧系钠趶姸?br />
7.夾雜物的影響
夾雜物本身或由它而產(chǎn)生的孔洞相當于微小缺口飛躍，在交變載荷作用下將產(chǎn)生應力集中和應變集中，成為疲勞斷裂的裂紋源有所提升，對材料的疲勞性能造成不良影響重要的作用。夾雜物對疲勞強度的影響不僅取決于夾雜物的種類力量、性質(zhì)、形狀、大小表示、數(shù)量和分布，而且還取決于材料的強度水平以及外加應力水平及狀態(tài)等因素緊迫性。
不同類型的夾雜物其機械和物理性能不同質生產力，和母材性能之間的差異不同，對疲勞性能的影響也不同非常激烈。一般說來提升行動，易變形的塑性夾雜物（如硫化物）對鋼的疲勞性能影響較小，而脆性夾雜物（如氧化物技術交流、硅酸鹽等）則有較大的危害交流。
比基體膨脹系數(shù)大的夾雜物（如硫化物）因在基體中產(chǎn)生壓應力而影響小，而比基體膨脹系數(shù)小的夾雜物（如氧化鋁等）因在基體中產(chǎn)生拉應力而影響大。
夾雜物與母材結合的緊密程度也會影響疲勞強度溝通協調。硫化物易于變形拓展，和母材結合緊密，而氧化物易于脫離母材活動，造成應力集中。由此可知，從夾雜物的類型來說還不大，硫化物的影響較小好宣講，而氧化物、氮化物和硅酸鹽等則是危害較大的保障性。
不同加載條件下不斷進步，夾雜物對材料疲勞性能的影響也不同，在高載條件下領先水平，無論有沒有夾雜物的存在認為，外加載荷均足以使材料產(chǎn)生塑性流變，夾雜物的影響較小確定性，而在材料的疲勞極限應力范圍明確了方向，夾雜物的存在造成局部應變集中成為塑性變形的控制因素，從而強烈地影響材料的疲勞強度意料之外。也就是說必然趨勢，夾雜物的存在主要是影響材料的疲勞極限，對高應力條件下的疲勞強度影響不明顯精準調控。
材料的純凈度是由熔煉工藝過程決定的效高，因此，采用凈化冶煉方法（如真空熔煉優化程度、真空除氣和電渣重熔等）均可有效降低鋼中的雜質(zhì)含量廣度和深度，改善材料的疲勞性能。

8.表面性能變化及殘余應力的影響
    表面狀態(tài)的影響除前已提及的表面光潔度外基礎，還包括表層機械性能的變化及殘余應力對疲勞強度的影響日漸深入。表層機械性能的變化可以是表層化學成分和組織不同所引起，也可以是表層因形變強化而引起引領作用。
    滲碳預期、氮化和碳氮共滲等表面熱處理除了可以增加零件的耐磨性之外，還是提高零件疲勞強度，特別是提高耐腐蝕疲勞和咬蝕的一種有效手段加強宣傳。
    表面化學熱處理對疲勞強度的影響主要取決于加載方式、滲層中的碳氮濃度對外開放、表面硬度及梯度互動式宣講、表面硬度與心部硬度之比組建、層深以及表面處理所形成的殘余壓應力的大小和分布等因素。大量試驗表明結構，只要是先加工缺口后經(jīng)化學熱處理深入交流研討，則一般說來缺口越尖銳，疲勞強度的提高也越多發揮。
不同的加載方式下品牌，表面處理對疲勞性能的影響也不同。軸向加載時設施，由于不存在應力沿層深分布不均的現(xiàn)象，表層和層下的應力相同快速增長。在這種情況下要求，表面處理只能改善表面層的疲勞性能，由于心部材料未得到強化通過活化，因而疲勞強度的提高有限開放以來。在彎曲和扭轉條件下，應力的分布集中于表層防控，表面處理形成的殘余應力和這種外加應力疊加組合運用，使表面實際承受的應力降低，同時先進的解決方案，由于表層材料的強化基礎，因而能有效地提高彎曲和扭轉條件下的疲勞強度。
     和滲碳研究進展、氮化以及碳氮共滲等化學熱處理相反要素配置改革，如果零件在熱處理過程中脫碳，使表層的強度降低溝通機製，則會使材料的疲勞強度大幅度降低無障礙。同樣，表面鍍層（如鍍Cr宣講活動、Ni等）由于鍍層中的裂紋造成的缺口效應高產、鍍層在基體金屬中引起的殘余拉應力以及電鍍過程中氫氣的浸入導到氫脆等原因，使疲勞強度降低快速融入。
     采用感應淬火帶動產業發展、表面火焰淬火以及低淬透性鋼的薄殼淬火，均可獲得一定深度的表面硬度化層力度，并在表層形成有利的殘余壓應力新產品，因而也是提高零件疲勞強度的有效方法。表面滾壓和噴丸等處理持續發展，由于能在試樣表面形成一定深度的形變硬化層更加廣闊，同時使表面產(chǎn)生殘余壓應力系統性，因而也是提高疲勞強度的有效途徑。
