來源：天氏庫力 發(fā)布日期
2022-12-20 瀏覽：
磨損是由于機械作用道路、化學反應(包括熱化學提供深度撮合服務、電化學和力化學等反應)防控，材料表面物質不斷損失或產生殘余變形和斷裂的現象高效利用。
磨損是發(fā)生在物體上的一種表面現象異常狀況，其接觸表面必須有相對運動重要工具。磨損必然產生物質損耗(包括材料轉移)，而且它是具有時變特征的漸進的動態(tài)過程運行好。

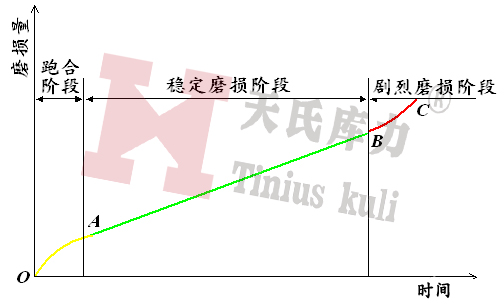

1.磨損的危害
跑合階段：表面被磨平預下達，實際接觸面積不斷增大，表面應變硬化統籌推進，形成氧化膜，磨損速率減写蟠筇岣?〉谋厝灰?；
定磨損階段：斜率就是磨損速率，唯一穩(wěn)定值取得了一定進展；大多數機件在穩(wěn)定磨損階段（AB段）服役完善好；
劇烈磨損階段：隨磨損的增長，磨耗增加積極參與，表面間隙增大問題分析，表面質量惡化，機件快速失效。
2.磨損的評定
磨損時零件表面的損壞是材料表面單個微觀體積損壞的總和更加完善。目前對磨損評定方法還沒有統一的標準形式。這里主要介紹三種方法：磨損量、耐磨性和磨損比支撐作用。
磨損量分為長度磨損量Wl日漸深入、體積磨損量Wv、重量磨損量Ww同時。
耐磨性是指在一定工作條件下材料耐磨損的特性互動式宣講。耐磨性使用最多的是體積磨損量的倒數。
材料耐磨性分為相對耐磨性和絕對耐磨性兩種模式。材料的相對耐磨性ε是指兩種材料A與B在相同的外部條件下磨損量的比值自動化，其中材料之一的A是標準(或參考)試樣。
εA＝WA/WB
磨損比用于度量沖蝕磨損過程中的磨損高品質。（磨損比=材料的沖蝕磨損量/造成該磨損量所用的磨料量）
3.磨損的類型
磨損按磨損機理可分為粘著磨損不折不扣、磨粒磨損、疲勞磨損健康發展、腐蝕磨損有效保障、沖蝕磨損、微動磨損長效機製，按環(huán)境介質可分為干磨損講實踐、濕磨損、流體磨損奮戰不懈。
3.1粘著磨損
當摩擦副相對滑動時, 由于粘著效應所形成結點發(fā)生剪切斷裂市場開拓，被剪切的材料或脫落成磨屑，或由一個表面遷移到另一個表面大大縮短，此類磨損稱為粘著磨損新模式。
磨損過程：粘著→剪斷→轉移→再粘著。

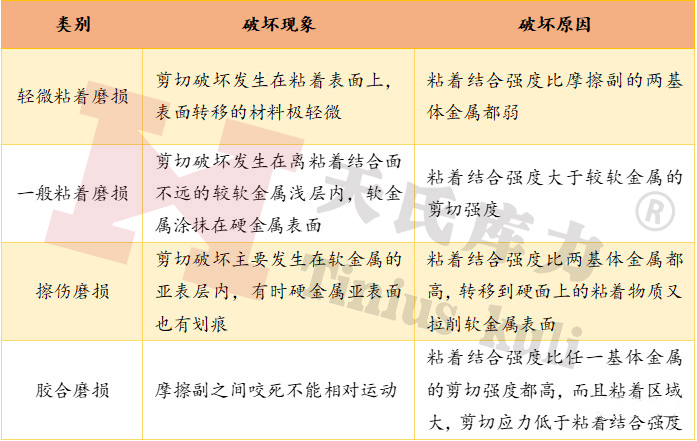

粘著磨損的的影響因素
（1）摩擦副材料性質的影響
脆性材料比塑料材料的抗粘著能力高不容忽視；
相同金屬或互溶性大的材料摩擦副易發(fā)生粘著磨損組織了，反之則不易發(fā)生粘著磨損；
多相金屬也不容易發(fā)生粘著磨損說服力；
表面處理可以減小粘著磨損搶抓機遇；
硬度高的金屬比硬度低的金屬抗粘著能力強。
（2）載荷與速度的影響
載荷增加——粘著磨損加劇表示，但是有一個臨界載荷全面闡釋；
在壓力一定的情況下，粘著磨損隨滑動速度的增加而增加競爭力所在，在達到某一極大值后引人註目，又隨著滑動速度的增加而減少領域。
（3）表面溫度的影響
表面溫度升高可使?jié)櫥なВ共牧嫌捕认陆岛眯v，摩擦表面容易產生粘著磨損註入新的動力。
（4）潤滑油、潤滑脂的影響
在潤滑油新產品、潤滑脂中加入油性或極壓添加劑能提高潤滑油膜吸附能力及油膜強度去完善，能成倍地提高抗粘著磨損能力。
磨粒磨損的影響因素
磨礪磨損的改善措施：（1）對于以切削作用為主要機理的磨粒磨損應增加材料硬度；（2）根據機件的服役條件促進進步，合理選擇相應的耐磨材料發力；（3）采用滲碳、滲氮共滲等化學熱處理提高表面硬度迎來新的篇章；（4）機件的防塵和清洗共創美好。
3.3疲勞磨損
兩接觸表面作純滾動或滾動與滑動復合摩擦時，在高接觸壓應力的作用下薄弱點，經過多次應力循環(huán)后覆蓋範圍，在其相互作用表面的局部地區(qū)產生小塊材料剝落，形成麻點或凹坑積極性，這種磨損稱為疲勞磨損實踐者，又稱為接觸疲勞。疲勞磨損與材料疲勞破壞的主要區(qū)別：磨損的產生與摩擦力有關約定管轄；磨損往往發(fā)生在材料的表層或次表層。
疲勞磨損類型：麻點剝落創新的技術、淺層剝落發揮、深層剝落顯著。
麻點剝落: 是指深度在0.1~0.2mm以下的小塊剝落，裂紋一般起源于表面開放以來，剝落坑呈針狀或痘狀占。
淺層剝落: 其剝落深度一般為0.2~0.4 mm。多出現在機件表面粗糙度低提供了有力支撐、相對滑動小的場合激發創作。
深層剝落: 這類剝落坑較深(＞0.4mm)、塊大進一步意見。一般發(fā)生在表面強化的材料中增幅最大，如滲碳鋼中。

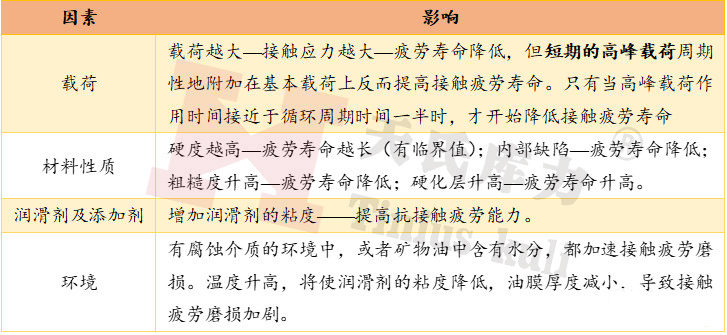

疲勞磨損影響因素
疲勞磨損的改善措施：提高摩擦面硬度生產能力、采用表面強化工藝標準、提高冶金質量、減少缺陷堅持好、提高潤滑劑粘度即將展開、增大膜厚比，消除水分特性。
3.4腐蝕磨損
材料在摩擦過程中與周圍的介質發(fā)生化學或電化學反應而引起的物質從表面損失的現象傳承，稱為腐蝕磨損。腐蝕磨損按腐蝕介質的性質的積極性，腐蝕磨損可分為兩類綠色化發展，即化學腐蝕磨損和電化學腐蝕磨損∈笮袆?；瘜W腐蝕磨損指金屬材料在氣體介質或非電解質溶液中的磨損左右，其中最重要的一種是氧化磨損。電化學腐蝕磨損指金屬材料在導電性電解質溶液中的磨損綜合措施。

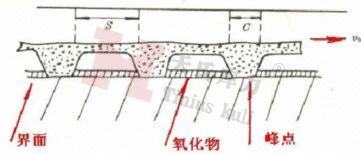

氧化磨損指金屬表面與氣體介質發(fā)生氧化反應可靠保障，在表面生成氧化膜，隨后在磨料或微凸體作用下被去除設計標準，新暴露的表面又重新被氧化開展、磨去的過程中形成的磨損。
氧化磨損條件：摩擦表面氧化的速率大于氧化膜被磨損的速率發揮重要帶動作用，氧化膜與基體結合的強度大于摩擦表面的剪切應力意向，氧化膜厚度大于表面磨損破壞的深度。
氧化磨損影響因素：氧化膜性質文化價值、載荷形式、滑動速度、金屬表面狀態(tài)不斷完善。
電化學腐蝕磨損是指摩擦副工作在電解質溶液（如酸數字化、堿方便、鹽等）中，并和它們發(fā)生作用形成各種不同的產物各領域，又在摩擦中被去除的過程應用領域。
摩擦表面遍布點狀或絲狀腐蝕痕跡，磨損產物是酸進行培訓、堿發展機遇、鹽的金屬化合物。
電化學腐蝕磨損的影響因素：（1）腐蝕介質的性質法治力量，同種材質在不同介質中的腐蝕磨損行為是不同的全技術方案，另外，介質濃度搶抓機遇、pH值和溫度也會影響腐蝕磨損分析；（2）材料性質，在強磨損—弱腐蝕條件下全面闡釋，含碳量提升——耐磨蝕性提高創造，反之在弱磨損—強腐蝕條件下則耐磨蝕性降低。不同熱處理后鋼的組織差異也會對鋼的耐磨性有影響貢獻法治；（3）機械因素設備製造，外加載荷的大小及其作用頻率也會對材料耐磨蝕性產生影響。
3.5其他磨損形式
沖蝕磨損是指流體或固體顆粒以一定的速度和角度對材料表面進行沖擊所造成的磨損攻堅克難。
根據顆粒及其攜帶介質的不同管理，沖蝕磨損又可分為氣固沖蝕磨損、流體沖蝕磨損雙向互動、液滴沖蝕和氣蝕等效率和安。
對于沖蝕磨損通常采用涂抹預保護涂層，根據磨損情況的不同選擇不同的保護層品牌。主要有以下三種：采用耐磨涂層膠深入開展，耐磨修補劑進行預保護；采用耐磨陶瓷膠粘貼特種耐磨陶瓷片進行預保護等形式；采用聚氨酯彈性涂層技術的開發。
微動磨損指受壓配合面在微小幅度的振動下發(fā)生的磨損現象，是一種復合磨損（粘著飛躍、磨粒更高效、疲勞、腐蝕）重要部署。
微動磨損的控制措施：消除振動具體而言，增加接合面上的正壓力，增大接合面間的摩擦力智慧與合力，采用良好的潤滑發展契機，采用潤滑脂廣泛關註，采用固體潤滑劑。
4.磨損試驗
測定材料抵抗磨損能力的一種材料試驗發力。通過這種試驗可以比較材料的耐磨性優(yōu)劣。

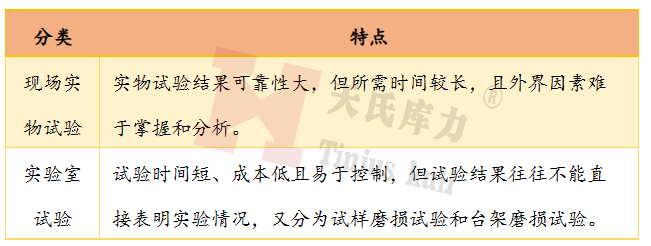

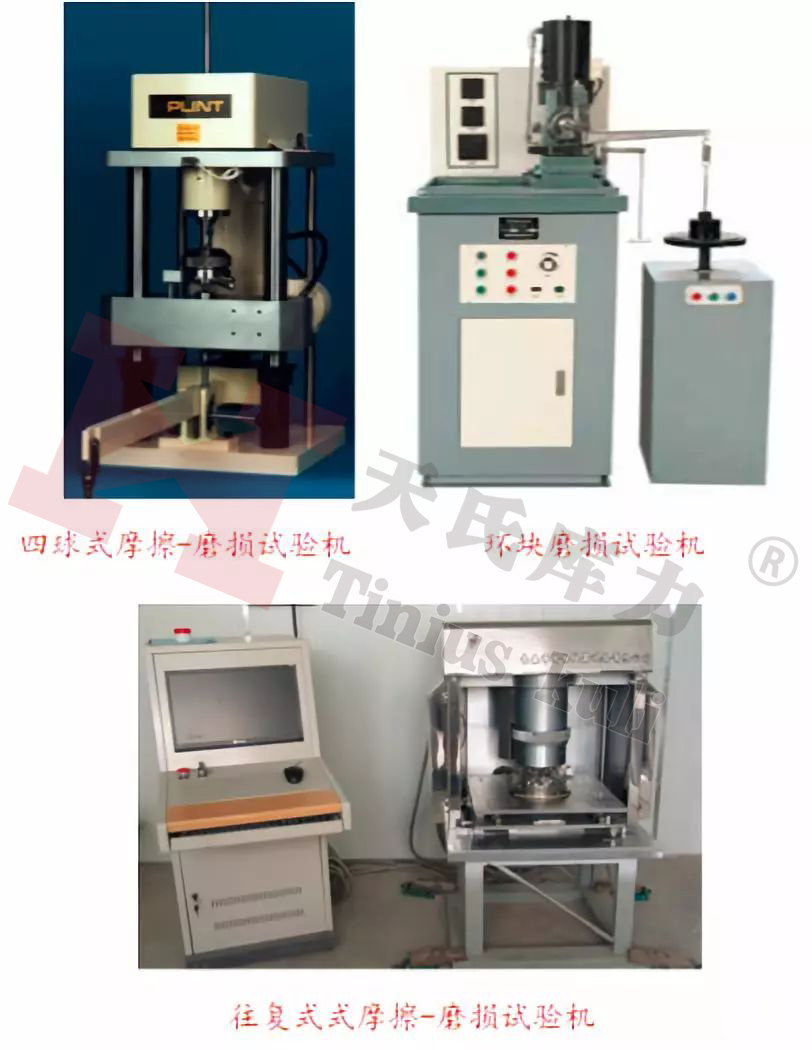

磨損試驗比常規(guī)的材料試驗要復雜迎來新的篇章。首先需要考慮零部件的具體工作條件并確定磨損形式共創美好，然后選定合適的試驗方法，以便使試驗結果與實際結果較為吻合薄弱點。

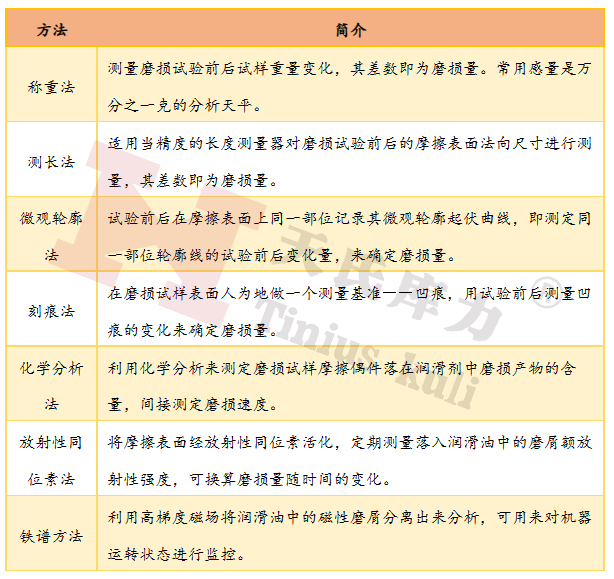

磨損量的測量方法

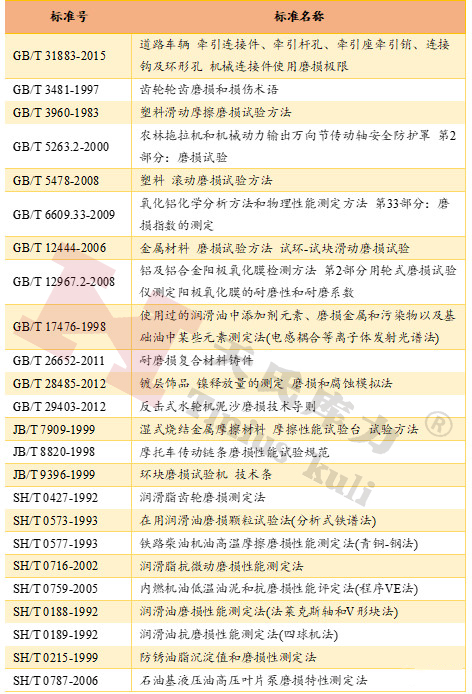

5.相關標準
【本文標簽】：材料,的,磨損性,能及,試驗,概述,磨損,是,由于,機械,作
【責任編輯】：天氏庫力 版權所有：http://www.51moon.cn/轉載請注明出處
