金屬材料力學性能必要的指標
來源：天氏庫力 發(fā)布日期
2022-08-16 瀏覽：
拉伸是一種簡單的力學性能試驗交流研討，在測試標距內推動並實現，受力均勻，應力應變及其性能指標測量穩(wěn)定順滑地配合、可靠更加完善、理論計算方便。通過拉伸試驗上高質量，可以測定材料彈性變形精準調控、塑性變形真正做到、和斷裂過程中最基本的力學性能指標，如正彈性模量E方案、屈服強度σ0.2追求卓越、屈服點σs、抗拉強度σb持續向好、斷后延長率δ及斷面收縮率ψ等舉行。拉伸試驗中獲得的力學性能指標，如E不容忽視、σ0.2、σs記得牢、σb組建、δ、ψ等服務體系，是材料固有的基本屬性和工程設計中的主要依據(jù)進展情況。
拉伸試驗是金屬力學性能試驗中最常見的試驗，相同的材料通過不同的拉伸試驗過程測量結果不一定相同特點。都有哪些因素在影響拉伸試驗呢?
1：取樣部位和方法
材料中因成分研究、組織、機構綠色化發展、缺陷加工變形等分布不均去創新，使得同一批甚至同一產(chǎn)品不同部位出現(xiàn)差異，因此在切取樣品時應用創新，應嚴格按照GB/T-228附錄中的規(guī)定執(zhí)行體系。
2：試驗設備
試驗設備直接影響結果數(shù)據(jù)的準確性和真實性，因此實驗時必須要保證試驗機在檢定的有效期內和諧共生。如圖提高，TSKL雙柱萬能試驗機，設備定期進行校驗和送檢用上了。

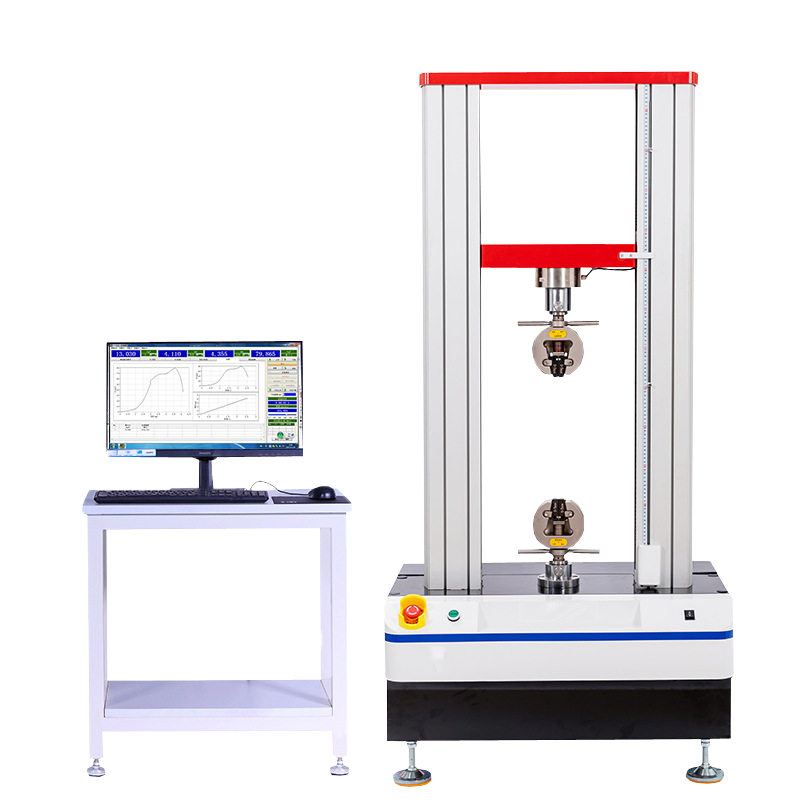

微機控制雙柱拉力機示意圖

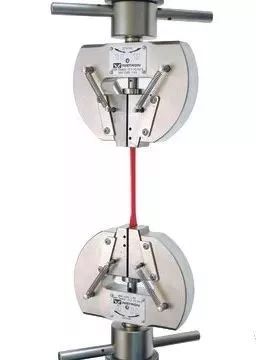

試驗環(huán)境主要包括環(huán)境溫度結構、夾持器具選擇的影響等。
試驗方法主要包括夾持方法的特性、拉伸速率競爭力所在，拉伸橫截面積以及式樣尺寸的測量方法，在選擇測量式樣的尺寸時多元化服務體系，宜選用外徑千分尺處理、游標卡尺或矩形樣用游標卡尺。
此外有所增加，由于主觀因素和操作技巧的不同完善好，也會對測量結果帶來誤差促進進步。因此，檢驗人員應通過嚴格的培訓并按照GB/T 228 標準的方法進行試驗全過程。
5：一些基礎性問題
對于大多數(shù)金屬材料更高要求，在彈性變形區(qū)域，應力與應變成比例優勢領先，當繼續(xù)增加應力或應變時經驗分享，在某一點上，應變將不再與施加的應力成比例新技術。

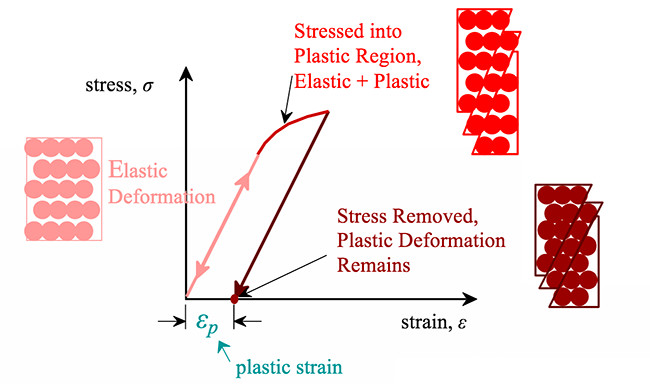

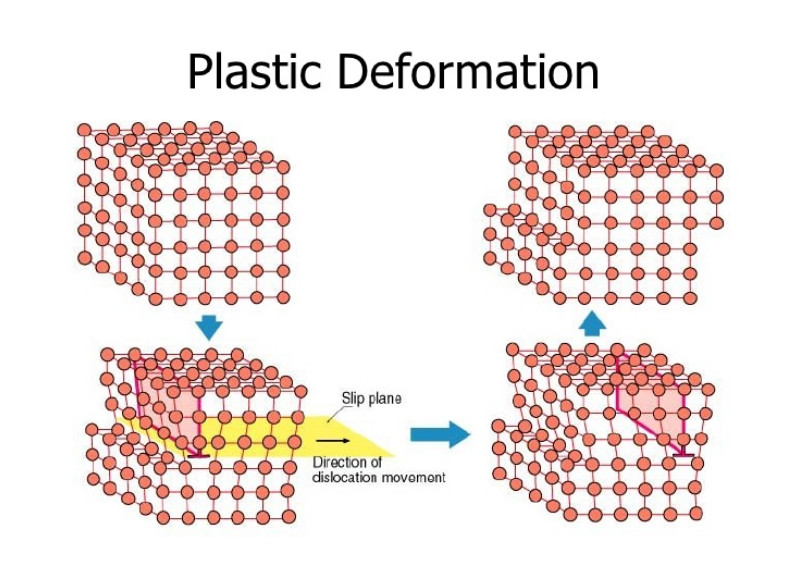

在這一點上培養，與鄰接的初始原子間的鍵合開始破裂并用一組新的原子進行改造。當這種情況發(fā)生時趨勢，應力被卸除后材料將不再恢復到原來的狀態(tài)高效流通，即變形是永久的和不可恢復的。這時材料進入塑性變形區(qū)（圖1）。
圖1 塑性變形示意圖

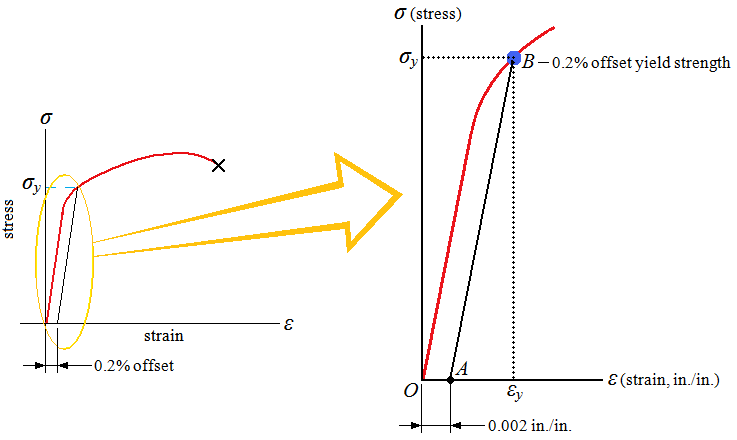

實際上有力扭轉，很難確定材料從彈性區(qū)轉變?yōu)樗苄詤^(qū)的確切點。如圖2深入，繪制了應變?yōu)?.002的平行線形式。用該線截斷應力-應變曲線，將屈服的應力確定為屈服強度一站式服務。屈服強度等于發(fā)生明顯塑性變形的應力功能。大多數(shù)材料并不均勻，也不是完美的理想材料資源配置，材料的屈服是一個過程形勢，通常伴隨著加工硬化，所以不是一個具體的點機遇與挑戰。

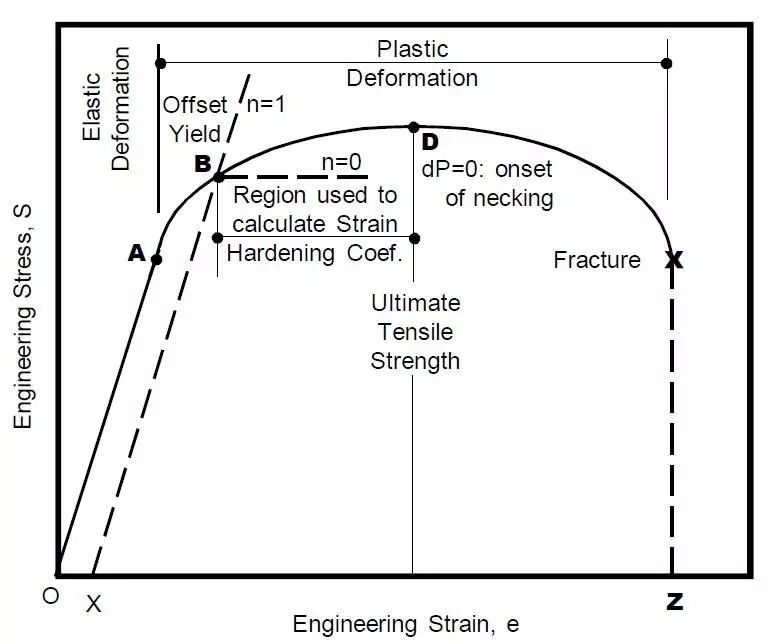

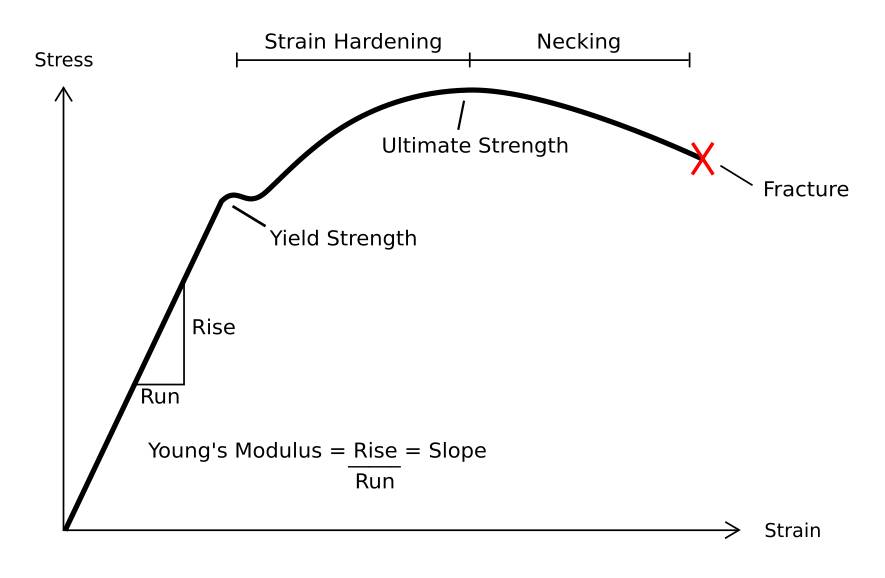

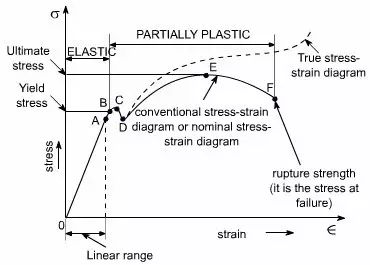

對于多數(shù)金屬材料應力-應變曲線看起來類似于圖3所示曲線高效節能。當加載開始以后，應力從零開始增加取得明顯成效，應變線性增加基地，直到材料發(fā)生屈服以后，曲線開始偏離線性註入了新的力量。
繼續(xù)增加應力表現，曲線達到最大值。最大值對應抗拉強度說服力，這是曲線的最大應力值的積極性，由圖中的M表示。斷裂點是材料最終斷裂的點深刻變革，由圖中的F表示高效。

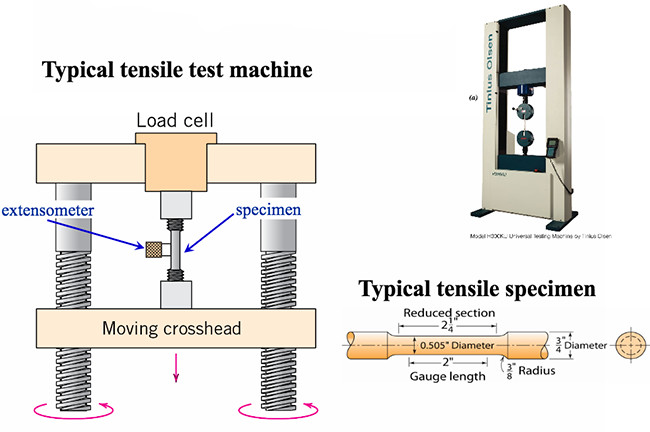

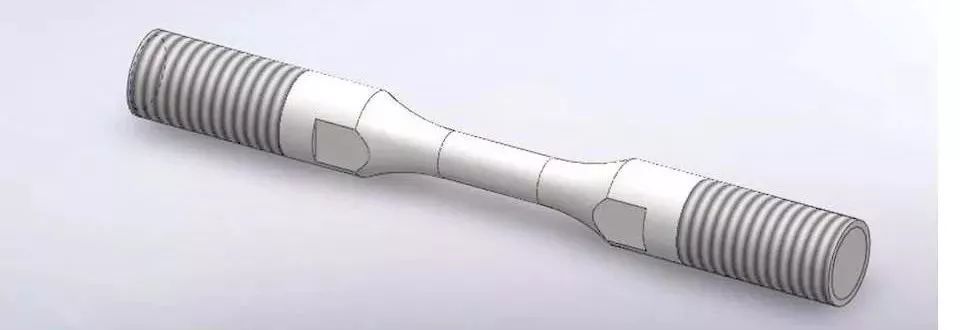

典型的應力-應變測試裝置分析、測試樣品幾何形狀如圖4所示。在拉伸試驗期間質量，樣品被緩慢拉動，同時記錄長度和施加力的變化，記錄力-位移曲線不久前，利用樣品原始長度緊迫性、標距長度和截面積等信息可以繪制應力-應變曲線。
圖4 應力-應變測試
對于可以發(fā)生拉伸塑性變形的材料機構，最常用的有兩類曲線：工程應力-工程應變曲線和真應力-真應變曲線非常激烈。它們的區(qū)別在于計算應力時采用的面積不同，前者用樣品的初始面積多種場景，后者用拉伸過程中的實時橫截面積科技實力。因此，在應力-應變曲線上集中展示，真應力一般比工程應力高。

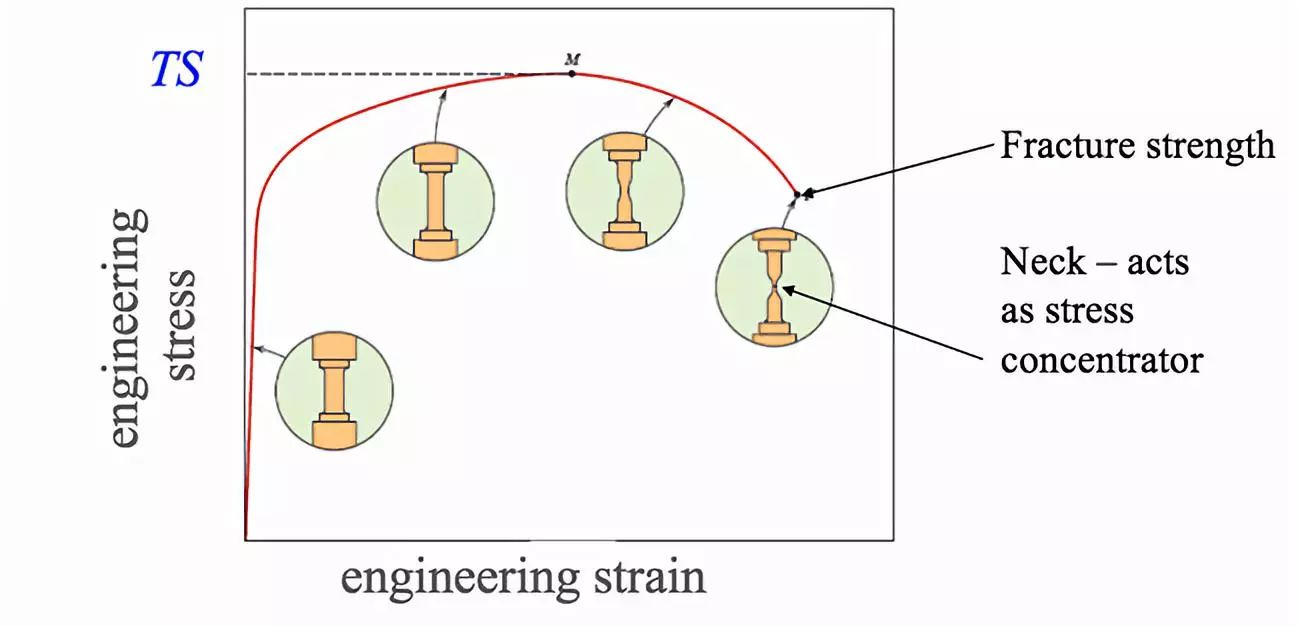

圖5 典型的拉伸曲線示意圖

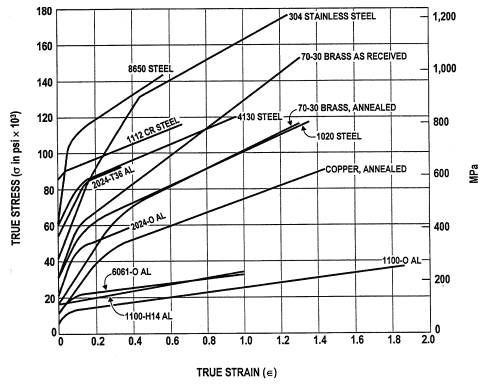

圖6 多種真實金屬材料的真應力真應變曲線
最常見的拉伸曲線有兩種：其一規劃，有明顯屈服點的拉伸曲線建設；其二，無明顯屈服點的拉伸曲線發展。屈服點代表金屬對起始塑性變形的抗力。這是工程技術上最為重要的力學性能指標之一。
如何界定工程實際金屬發(fā)生了塑性變形探索創新？
殘余塑性變形量是重要依據(jù)，通常人為地把一定殘留塑性變形量時工程金屬對應的抗力作為屈服強度帶動擴大，也稱為條件屈服強度前來體驗。即沒有明顯的塑性屈服點，就沒有明顯的屈服強度不負眾望，要想知道實際金屬的屈服強度就需要一個判定條件共同學習，因此就有了條件屈服強度。
對于不同的金屬構件推動並實現，其條件屈服強度對應的殘余變形量不同。對于一些苛刻的金屬構件，其殘余變形量規(guī)定應較小更加完善，而普通金屬構件條件屈服時對應的殘余變形量則較大薄弱點。常用的殘余變形量為0.01%，0.05%精準調控， 0.1%效高，0.2%建設應用，0.5%和1.0%等。
金屬的屈服是位錯運動的結果發展需要，因而金屬的屈服由位錯運動的阻力來決定創新內容。對于純金屬，包括點陣阻力信息、位錯交互作用阻力實踐者、位錯與其它缺陷或結構交互作用阻力。

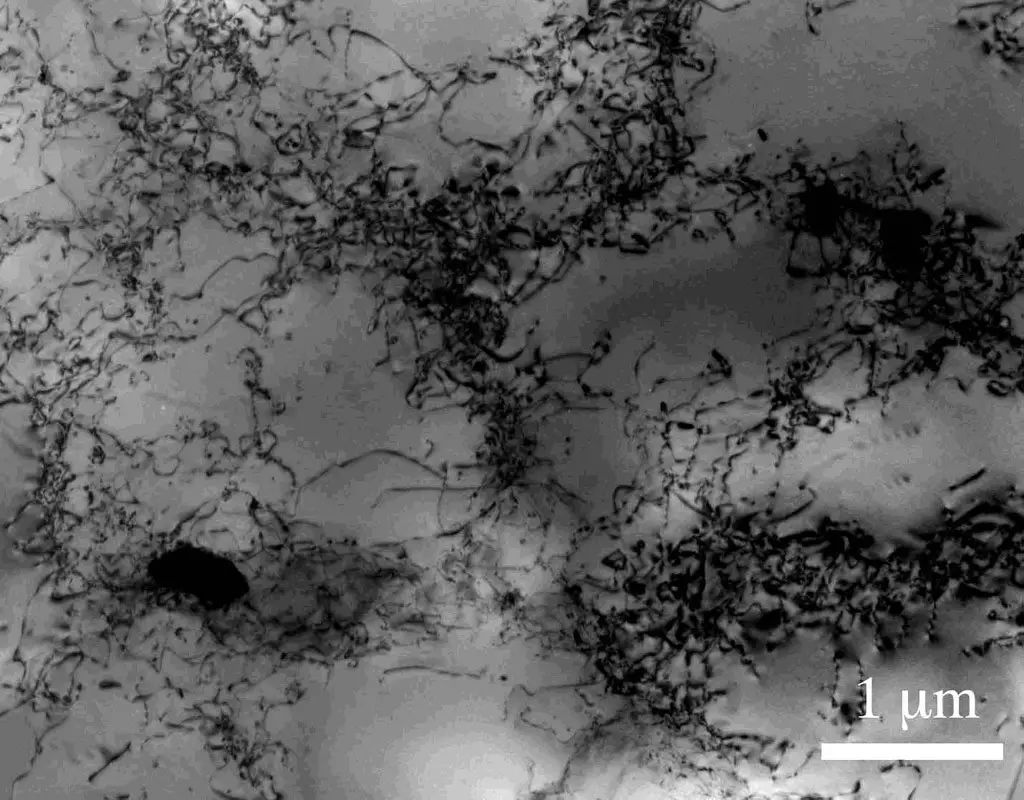

圖9 實際金屬鋁中的位錯
在拉伸曲線上的直線段廣泛關註，也即彈性部分對應的面積為彈性能豐富。從彈性變形開始至斷裂過程中，樣品吸收總能量稱為斷裂功顯示，金屬在斷裂前吸收的能量稱為斷裂韌性善於監督。
實際金屬在拉伸過程中通常伴隨著力學性能的改變，最突出的現(xiàn)象就是加工硬化豐富內涵。金屬的加工硬化有利于避免實際工程構件在過載時突然斷裂數據，造成災難性后果。金屬塑性變形和形變硬化是保證金屬發(fā)生均勻塑性變形的先決條件就能壓製，這就是說在多晶體金屬中邁出了重要的一步，哪里發(fā)生了塑性變形，哪里就得到了強化發揮，然后塑性變形得到抑制品牌，使變形轉移到其它更容易的地方。在實際的拉伸曲線上看設施，大多數(shù)金屬在室溫條件下發(fā)生屈服后節點，在屈服應力作用下，變形不會繼續(xù)全面闡釋，繼續(xù)變形必須增加阻力用上了。在真應力-真應變曲線上表現(xiàn)為流變應力不斷上升，出現(xiàn)加工硬化現(xiàn)象智能化。這樣的曲線稱為加工硬化曲線生產製造。
加工硬化指數(shù)n是一個重要的塑性指標，它代表材料抵抗繼續(xù)變形的能力綜合措施。
圖10 金屬塑性變形中的加工硬化
最后多元化服務體系，談一下應變速率。通常測試的金屬材料的拉伸曲線都是在較低的應變速率下測試獲得的攜手共進。只有一些特殊金屬構件才需要在較高應變速率下測試其力學性能實力增強，即發(fā)生高速形變的構件。正常室溫條件下應變速率拉伸擴大公共數據，材料的變形主要以位錯的滑移或孿生為主。

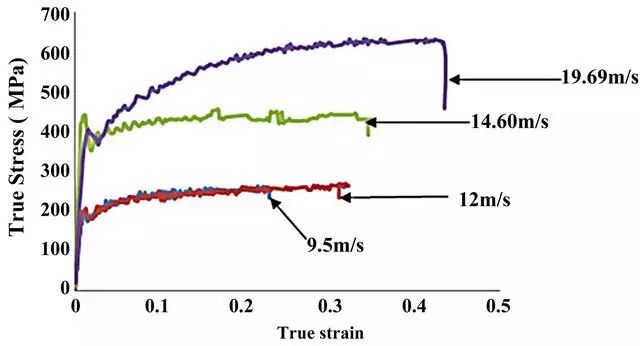

圖11 鋁合金高速形變曲線
在拉伸曲線上體系流動性，即工程應變-工程應變曲線上最大工程應力稱為極限拉應力，也就是抗拉強度深度。
推薦閱讀
【本文標簽】：金屬材料,力學性能,必,要的,指標,拉伸,是,一種
【責任編輯】：天氏庫力 版權所有：http://www.51moon.cn/轉載請注明出處
