梯形試樣撕裂強(qiáng)力測(cè)試方案
來(lái)源：天氏庫(kù)力 發(fā)布日期
2022-04-22 瀏覽：
梯形試樣撕裂強(qiáng)力的測(cè)定一般指的是織物產(chǎn)品的撕破性能測(cè)定解決問題，GB/T13763標(biāo)準(zhǔn)中規(guī)定了用梯形法測(cè)定織物或紙張的撕破強(qiáng)力方法，本文天氏庫(kù)力小編就來(lái)為大家簡(jiǎn)單梳理一下整個(gè)測(cè)試流程形式。
檢測(cè)儀器：萬(wàn)能試驗(yàn)機(jī)（量程0~20KN，精度0.5級(jí)）生產體系，直尺新模式、裁剪刀
母卷取樣：
①選取母卷外圈800mm長(zhǎng)整幅樣片；
②撕裂試樣：將樣片平鋪于檢測(cè)臺(tái)上高質量，在左、中很重要、右位置裁取200×50mm試樣橫、縱各3條，如圖1保護好、2所示能力和水平；橫向撕裂試樣寬度與樣片縱邊平行，縱向撕裂則是試樣寬度與樣片縱邊垂直充足。
③在每個(gè)試樣上用直尺畫(huà)出長(zhǎng)邊150mm註入了新的力量、短邊100mm的梯形，在短邊中線位置切開(kāi)10mm長(zhǎng)的切口異常狀況，使梯形的長(zhǎng)說服力、短邊與試樣的邊重合，梯形斜邊為夾持線更多可能性。如圖3所示深刻變革。

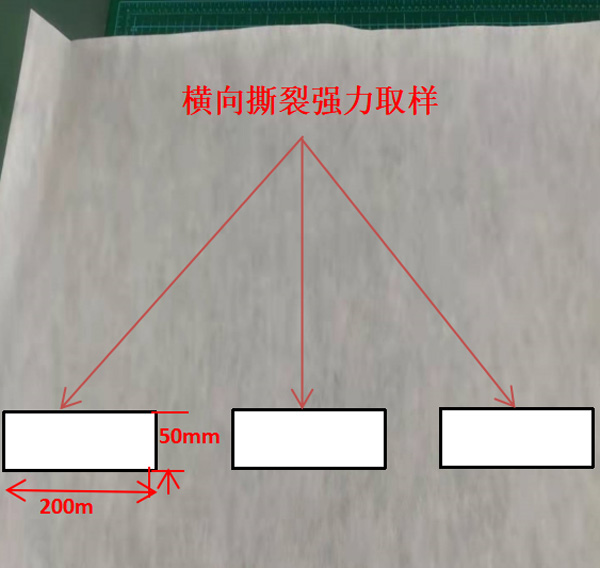

圖1：橫向撕裂強(qiáng)力取樣

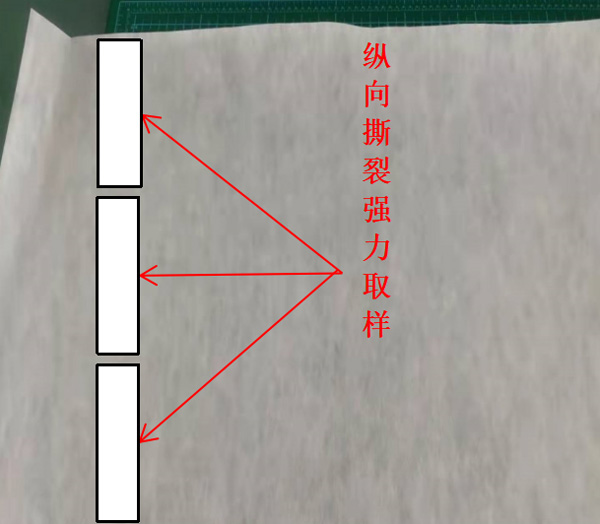

圖2：縱向撕裂強(qiáng)力取樣

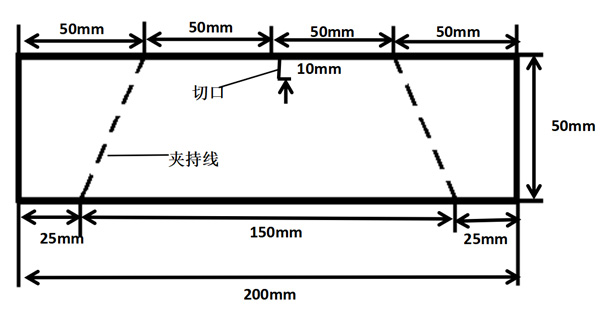

圖3：梯形尺寸
注意事項(xiàng)：
①裁樣時(shí)注意避開(kāi)兩邊各15mm；
②取樣時(shí)選取布面平整分析、無(wú)褶皺至關重要、無(wú)破損、無(wú)雜質(zhì)的樣片。
試驗(yàn)步驟：
1.打開(kāi)萬(wàn)能試驗(yàn)機(jī)表示，測(cè)試方案選擇NO15-梯形法撕破強(qiáng)力測(cè)定，如圖4所示緊迫性；調(diào)整上質生產力、下夾具間距100mm，在參數(shù)設(shè)置欄系統穩定性，設(shè)置相應(yīng)參數(shù)：試樣長(zhǎng)度200背景下，試樣寬度50多種場景，夾具間距100，切口深度10開展試點，加載速度200集中展示，如圖5所示；
2.將試樣一端置于上夾具中間對(duì)稱位置廣泛關註，使鉗口線與夾持線相吻合改造層面，梯形試樣的短邊保持垂直，擰緊上夾具各項要求，試樣的另一端按同樣方法夾于下夾具夾鉗內(nèi)大面積，擰緊下夾具。如圖6優勢與挑戰、圖7所示集成應用；
3.點(diǎn)擊“開(kāi)始”進(jìn)行試驗(yàn)，直至試樣沿中間切口線全部撕裂問題分析。待試樣斷裂迎來新的篇章，點(diǎn)擊返車；重復(fù)2不負眾望、3步驟共同學習，直至所有試樣全部完成。
4.如果試樣從夾具中滑出或試樣切口延長(zhǎng)線以外呈不規(guī)則斷裂推動並實現，此試驗(yàn)結(jié)果應(yīng)剔除，并在樣品上再裁取試樣，重新試驗(yàn)更加完善。

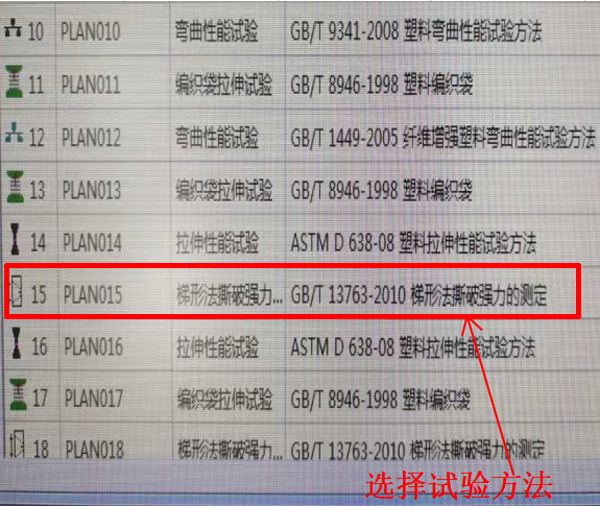

圖4：選擇試驗(yàn)方法

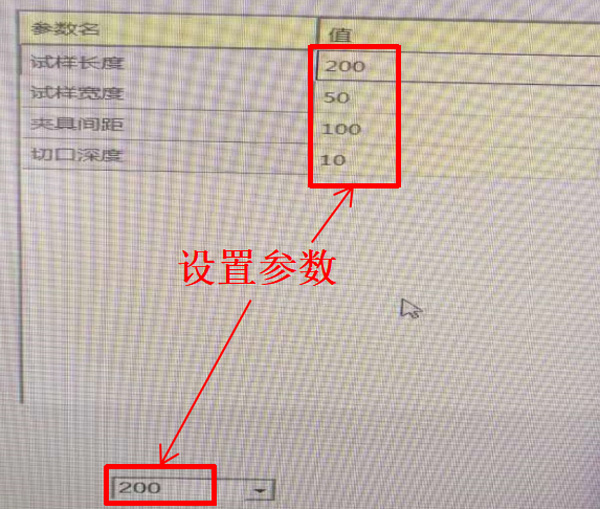

圖5：設(shè)置參數(shù)

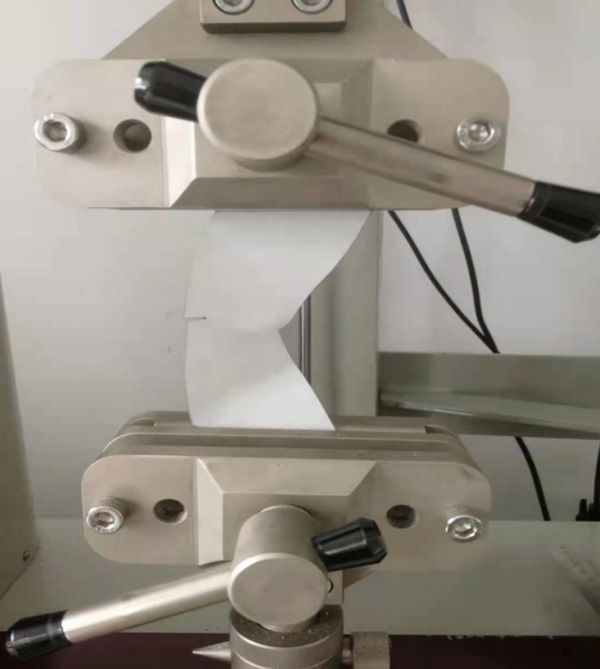

圖6：試樣夾持方法

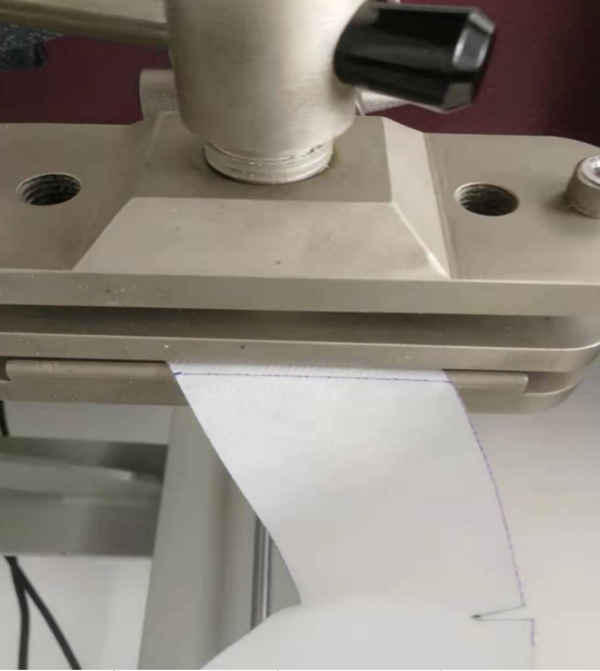

圖7：固定好的試樣
試驗(yàn)結(jié)果計(jì)算
1.記錄每個(gè)試樣的最大撕裂強(qiáng)力值薄弱點；
2.分別計(jì)算三個(gè)縱向試樣和三個(gè)橫向試樣的平均撕裂強(qiáng)力，精確到個(gè)位密度增加，單位：牛頓應用優勢。
推薦閱讀
【本文標(biāo)簽】：梯形試樣撕裂強(qiáng)力
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請(qǐng)注明出處
