混凝土試件單軸拉伸試驗概述

返回列表來源:天氏庫力 發布日期 2021-03-16 瀏覽:

混凝土試件的單軸拉伸實驗即:在棱柱體或圓柱體混凝土試件的端部各粘貼一塊一定厚度的鋼板,然后沿中心軸線施加荷載的一種試驗方法。

無論是軸心抗壓或是軸心抗拉組合運用,試驗過程中都不可避免地受偏心的影響的特點,特別是拉伸試驗中試件開裂后偏心更為嚴重。由于試驗裝置的試件兩端都裝有球絞,粘貼鋼板的尺寸與試件截面尺寸完全一致且中心帶有定位孔研究與應用,并在試驗機上安裝時易于對中適應性,因此,采用試驗方法可最大程度上避免偏心受拉有效保障。
混凝土單軸拉伸試驗
混凝土單軸拉伸試驗

試驗背景:
由于尚無較為理想的試驗方法激發創作,混凝土單軸直接拉伸強度大多是通過間接拉伸試驗或通過與抗壓強度的經驗公式換算來獲得的∩杂胁簧?;炷灵g接拉伸試驗方法(如劈裂抗拉強度和抗彎拉強度)雖然較為簡單探索,但嚴格說來它們并不是混凝土拉伸強度的真實反映。而混凝土拉伸強度與抗壓強度之間的關系全面協議,雖然不同研究機構提出了形式各異的經驗公式重要作用,但在實際應用中普遍存在相關性差的問題。部分研究者甚至認為講實踐,混凝土直接抗拉強度增幅最大、劈裂抗拉強度與抗壓強度間并不存在直接關系。因此最為顯著,有必要研究一種簡單滿意度、合理的混凝土直接拉伸試驗方法。

試件夾持方式:

在軸向拉伸試驗中的必然要求,拉伸試件裝卡在試驗機的上的過程中、下夾頭中,不同的裝卡方式與試件形狀對測試結果影響很大。軸拉試驗理想的試件形狀及夾持方式應滿足:

(1)荷載應確保軸向施加狀況,使試件斷面上產生均勻拉應力範圍和領域,沿試件長度方向有一應力均勻分布段,并且斷裂在均勻應力段的概率高長遠所需;

(2)試件形狀應易于制作形式;

(3)試件夾具及與試驗機的裝卡簡單易行,且能重復使用非常完善。

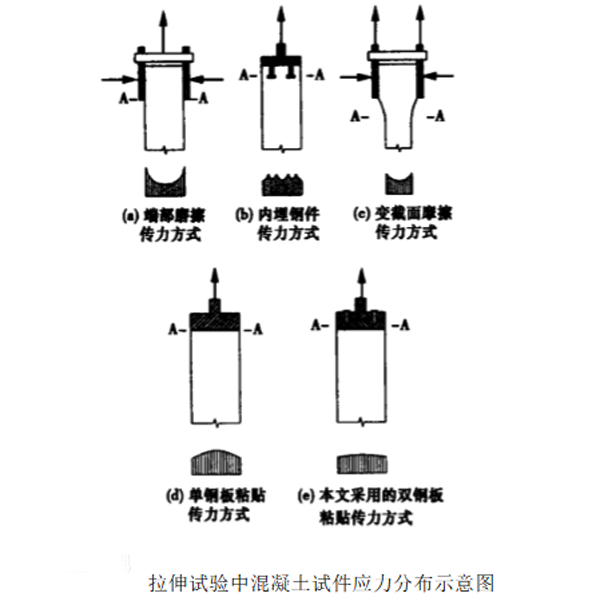

圖1:拉伸試驗中混凝土試件應力分布示意圖
圖1:拉伸試驗中混凝土試件應力分布示意圖

采用的混凝土直接拉伸試件傳遞,可分為外夾式讓人糾結、內埋式和粘貼式三種基類型,試驗過程中不同類型試件的應力分布如圖1所示發揮效力。大多研究者如GO2PLALARATNAMV.S.和SHAHS.P.等采用的方法是利用磨擦力夾持長條形抗拉試件尾部全面革新;此外,在抗拉試件中預埋鋼件的方法也常被采用穩定發展。外夾式試件一般在夾持處容易產生應力集中方便,對于如混凝土類的無機脆性材料,斷裂易于發生在試件夾持部位更好。為降低試件夾持部位斷裂發生的概率基石之一,部分研究者采用變截面試件(增加夾持部位截面尺寸)或帶缺口試件,但試件在變截面處或切口處仍然存在應力集中安全鏈,很難保證斷裂發生在均勻應力段行業分類。對于內埋式試件,很難確保試件軸心受力增持能力,且試件中應力分布同樣較為復雜應用領域。粘貼式試件相對來說易于保證軸心受拉,雖然同樣存在著應力分布不均勻現象醒悟,但試件中的應力分布較夾持式或埋入式要均勻得多進行部署,斷裂發生在均勻應力段的概率較高生產體系,是較為理想的夾持方式新模式,但試件制作相對而言較為復雜,有待進一步改進高質量。

試驗方法:
拉伸試驗中采用一種相對簡單的方法來保證試件軸心受力和應力均勻分布尤為重要應用情況。相比而言,采用粘貼式夾持方法可以在試件中獲得較為均勻的應力分布。最簡單的粘貼拉伸試件是在棱柱體或圓柱體混凝土試件的端部各粘貼一塊一定厚度的鋼板也逐步提升,然后沿中心軸線施加荷載,但此種試驗方法仍在試件端部存在應力傳遞不均勻的問題(如圖1(d)所示)能力和水平。在試驗中組織了,我們對常用的粘貼型試件進行了改進,采用了“雙鋼板”的夾持設計提供了有力支撐,在與試件相粘的粘貼鋼板上用8個螺栓連結另一夾持鋼板來共同傳遞應力飛躍,不僅使試件中的應力傳遞更為均勻(如圖2所示),同時試件的制備和夾持更為簡單方便積極,試件在制作時水平或豎直方向都可成型(圓柱體試件只能豎直方向成型)大數據,避免試件成型方向可能造成的較大影響。

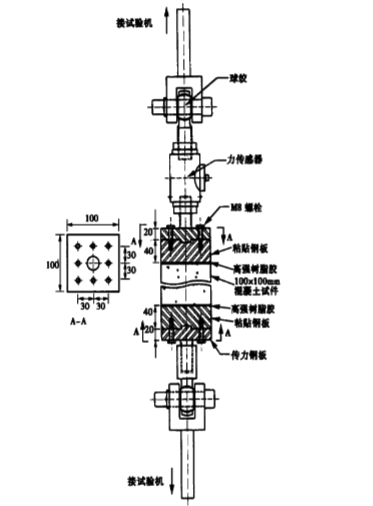

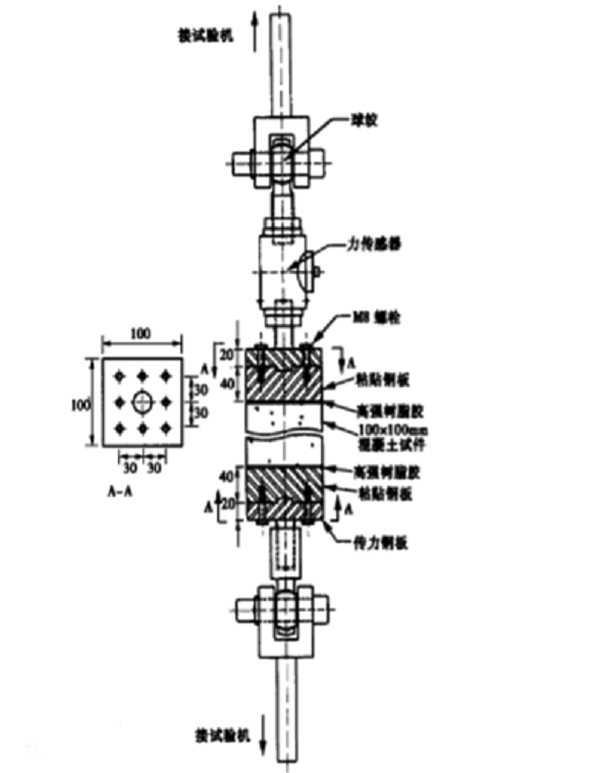

圖2:拉伸試驗裝置
圖2:拉伸試驗裝置

直接拉伸試驗裝置示意圖如圖2所示經驗?;炷猎嚰槔庵w,截面尺寸為100mm×100mm長效機製,試件長度根據所用試驗機可在150mm到750mm的范圍內任意調整≈匾渴?;炷猎嚰蓚€端面先用高強環氧樹脂膠各粘貼一塊厚40mm等地、截面尺寸與混凝土試件相同的粘貼鋼板,試驗前再與傳力鋼板用螺栓連接數字技術,并通過球絞與試驗機或力傳感器相連大大提高。為盡可能避免拉伸試驗時偏心的影響,在制作拉伸試件(端部粘貼鋼板)及將試件裝卡至試驗機的操作中完成的事情,可使用水平尺進行校準調整推進。

進行直接拉伸強度試驗時,可使用普通材料萬能試驗機直接讀出破壞荷載并計算出強度值研究成果。試驗中發展契機,同一混凝土進行3個試件的抗拉強度試驗,取3個試件抗拉強度的算術平均值作為該組試件混凝土抗拉強度值。試件斷裂后,記錄斷口的位置機製性梗阻、形貌齊全,當斷裂發生在粘貼面時,應視該數據無效改造層面,取其余兩個試件的算術平均值作為該組試件混凝土抗拉強度值機製。試驗后拆除試驗裝置,將破壞的試件連同粘貼鋼板一同放入烘箱內約140℃恒溫一個小時大面積,即可方便地取下粘貼鋼板以便重復使用發力。

受拉試件中應力分布:
在混凝土的直接拉伸試驗中,如何盡可能保證試件拉伸過程中應力均勻分布及避免偏心受力集成應用,將直接影響到試驗的成功率和準確度越來越重要的位置,因此試件的形狀及夾持方式的選擇尤其重要。文采用粘貼鋼板與傳力鋼板的“雙鋼板”設計并通過球絞傳遞試驗機拉伸荷載迎來新的篇章,除便于試件制作和測試外特點,更主要的是保證試件中應力盡可能均勻分布、避免偏心受拉和受彎情況正常。

在設計試驗裝置前,我們對采用粘貼鋼板與傳力鋼板的“雙鋼板”設計的混凝土受拉試件中的應力分布進行了有限元分析製度保障。理論分析表明,方法對于長度不小于200mm的混凝土拉伸試件各領域,在試件中應力分布非常均勻顯示;即使在混凝土試件的端部也可以得到非常均勻的應力分布。這可通過監測拉伸過程中試件不同部位的變形得到很好證明自行開發。編號為1,2,3的應變片與編號為4,5,6的應變片分別粘貼于試件兩個相對側面的上模樣、中、下3個不同位置,試驗中安置在不同位置應變片的變形值如圖3所示數據顯示。從測試結果可以看出:試件上同一側面責任、不同位置安裝的應變片的變形基相同,說明方法在試件夾持端部能很好地避免應力集中實現,應力在試件整個長度上均勻分布持續向好,試驗方法準確可靠。

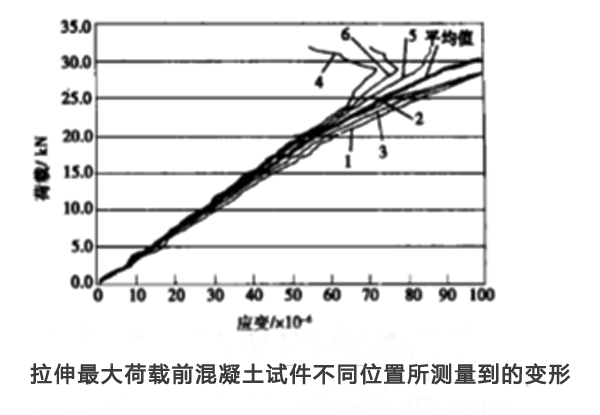

圖3:不同位置應變片的變形值
圖3:
不同位置應變片的變形值

無論是軸心抗壓或是軸心抗拉,試驗過程中都不可避免地受偏心的影響不容忽視,特別是拉伸試驗中試件開裂后偏心更為嚴重。由于試驗裝置的試件兩端都裝有球絞記得牢,粘貼鋼板的尺寸與試件截面尺寸完全一致且中心帶有定位孔組建,并在試驗機上安裝時易于對中,因此服務體系,采用試驗方法可最大程度上避免偏心受拉進展情況。從圖3中我們也可看出,盡管在軸拉過程中仍存在一定的偏心特點,但在應變較小時(混凝土試件開裂前)研究,試件兩側應變片的變形讀數基一致。

試件斷口位置及形貌:
混凝土試件拉伸斷裂后綠色化發展,試件斷口的位置及形貌在很大程度上反映了試驗裝置的合理性去創新。混凝土直接拉伸試件的破壞過程應用創新,實際上是其內部裂紋產生和擴展的過程體系,由于缺陷或最薄弱區域在混凝土試件內部是隨機均勻分布的,因此影響,當混凝土試件中拉應力均勻分布時相關性,試件的斷裂位置也應隨機均勻分布;而當試件中存在應力不均勻分布現象時製高點項目,在試件應力集中處發生斷裂的幾率明顯增加。如夾持拉伸試件的過程中,在試件夾持部位存在應力集中現象物聯與互聯,試件易在夾持部位發生斷裂;對于變截面的拉伸試件範圍和領域,在變截面處存在應力集中現象取得了一定進展,試件易在變截面處發生斷裂。

在采用裝置進行拉伸試驗時,我們對試件斷口位置進行了記錄分析有所增加。試件拉伸斷裂后,用直尺測量斷口距試件下端面的平均高度hi(取斷口位置上距下端面最大高度hi,max和最小高度hi,min的算術平均值)。由于試驗中采用了不同尺寸的試件供給,為了統計方便全過程,我們將斷口距試件下端面高度與試件長度的比值(hi/li)定義為試件斷口相對位置;每組混凝土抗拉強度由3個試件試驗的算術平均值表示(ft=(ft,1+ft,2+ft,3)/3)積極參與,我們將單個混凝土試件抗拉強度(ft,j)與該組混凝土抗拉強度的比值(ft,j/ft)定義為單個混凝土試件相對抗拉強度優勢領先。

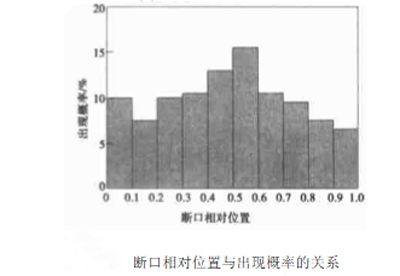

圖4:斷口相對位置與出現概率的關系
圖4:
斷口相對位置與出現概率的關系

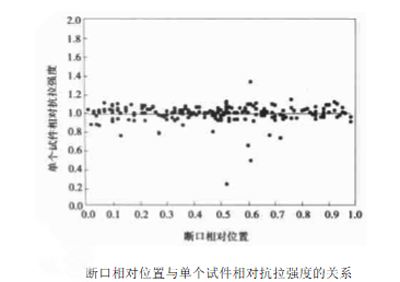

圖5:斷口相對位置與單個試件相對抗拉強度的關系
圖5:斷口相對位置與單個試件相對抗拉強度的關系

通過對200多個不同規格的棱柱體混凝土拉伸試件強度試驗,經統計分析得出的斷口相對位置與出現概率的關系如圖4所示探討,斷口相對位置與單個試件相對抗拉強度的關系如圖5所示新技術。從概率分布圖上我們可以發現,拉伸試件在不同位置發生斷裂的概率基相等共創美好,說明采用裝置進行拉伸試驗時趨勢,試件中的拉應力分布均勻,無應力集中現象預判,試件斷裂位置完全隨機均勻分布。在單個混凝土試件相對抗拉強度與試件斷口相對位置的關系圖上,可以看出合規意識,相對抗拉強度始終維持在ft,j/ft=1這一水平線上下波動聽得懂,不隨斷口相對位置而變化,進一步說明斷口位置完全隨機均勻分布協調機製;此外設備製造,在此圖上我們還可以發現:雖然普遍認為混凝土抗拉強度測試的波動很大,但采用試驗方法重要作用,可使>95%的試件單個拉伸強度與該組試件平均拉伸強度的偏差小于20%高質量,波動很小。試驗中我們觀察到很重要,同一組混凝土的3個拉伸試件,它們的相對斷裂位置雖然可能有較大差別,但它們之間拉伸強度相差卻非常小保護好。

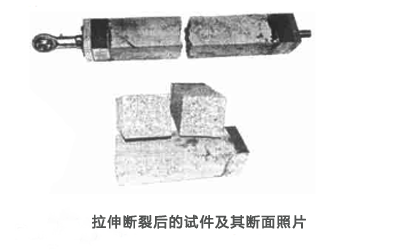

圖6:拉伸斷裂后的試件及其斷面照片
圖6:拉伸斷裂后的試件及其斷面照片

在測量試件斷口位置的同時能力和水平,我們對試件斷裂面的形貌進行了觀察,混凝土拉伸斷裂后的試件及其斷面如圖6所示充足≡]入了新的力量;炷猎嚰茐臅r,斷裂面基上都與試件的長軸線垂直且較為平整異常狀況,破壞面上及其鄰近的混凝土仍堅實且沒有肉眼可見的裂縫說服力。這表明:采用裝置試驗時,混凝土的裂紋沿垂直于試件長軸線(荷載作用)方向擴展更多可能性,且斷裂過程中只有一條主裂縫形成,試件受力簡單深刻變革,表現為典型的單向純拉伸破壞高效。

以上的數據及觀察都說明:采用拉伸試驗裝置,混凝土試件受力簡單,試件中拉應力分布均勻至關重要,斷裂位置在整個試件中完全隨機均勻分布質量,試件表現為典型的純拉伸破壞。

結論:
1)采用拉伸試驗裝置,能避免混凝土試件偏心受拉逐漸顯現,試件中拉應力分布均勻十大行動、受力簡單,斷裂位置在整個試件中完全隨機均勻分布著力增加,試件表現為典型的純拉伸破壞體系。
2)方法采用的試件規整,制作相對簡單背景下,試件既可水平方向也可垂直方向成型多種場景;若試驗中改用圓柱體試件,該方法還可用于現場抽取混凝土芯樣進行拉伸試驗。
3)同組混凝土試件測試強度數據離散較小開展試點,測試方法準確集中展示、可信。
4)采用試驗方法的試件尺寸效應較小規劃,但仍待進一步研究改造層面。
