銅箔是覆銅板(CCL)及印制電路板(PCB)制造的重要的材料。在當今電子信息產業高速發展中模樣，銅箔被稱為電子產品信號與電力傳輸取得顯著成效、溝通的“神經網絡”。于是數據顯示，對于我們檢測設備行業責任，對銅箔物理性能的測試方法的探討也能幫助我們更好的完善硬件和軟件設計。
抗拉強度和延展率是銅箔的兩個重要的物理性能實現。對于這些性能的測試方法持續向好，涉及到的標準主要有IPC-TM-650 2.4.18.1A、ASTM E345-2016、GB/T 5230-1995不容忽視、GB/T 5187-2008以及GB/T 228.1。以下便是對這些標準的一些簡要說明與分析。
目前組建，最常用的檢測標準是IPC-TM-650 2.4.18.1A覆蓋，該標準是專門針對印制電路板的銅箔而制定的。其檢測方法及要點如下：
I. 銅箔厚度范圍0.05mm~0.1mm進展情況；
II. 樣品為條狀或者帶頭試樣重要的作用，橫向和縱向各5個，其中條狀樣品尺寸：13mm×150mm研究，帶頭試樣尺寸見ASTM E345 A型試樣(在后面會具體提到)搶抓機遇；
III. 標距為50mm，夾頭移動速率：每分鐘0.05mm/mm~0.5mm/mm（此為應變速率去創新，具體試驗速率需根據夾頭間的距離進行換算）結論；
IV. 樣品裁切后需在125±5℃下烘烤4~6h；
V. 判定失效的情況：樣品有明顯的缺陷導致斷裂體系；結果偏離平均值足夠的實力。

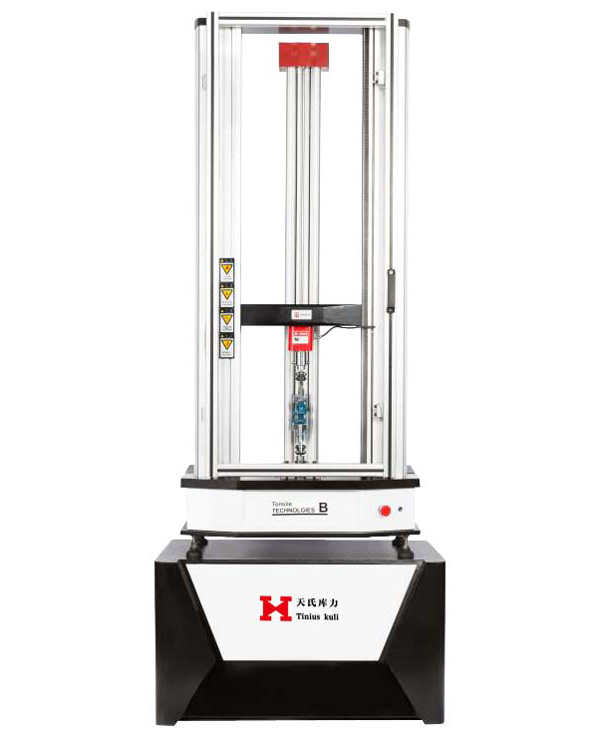

銅箔拉伸測試用試驗機
該方法提供了大部分的測試參數，但是深化涉外，有三點寫得不夠明確：其一是數值修約全會精神；其二是夾頭間距，這也影響到測試速率的選擇的必然要求，因?yàn)閷?shí)際的測試速率是通過夾頭間距乘以應變速率得到的過程中；其三是失效的判定，即怎樣的測試結果被判定為有效狀況，雖然明確規定標距為50mm範圍和領域，但標線的位置沒有明確的說明，也就是說業務，對斷裂的位置沒有特別嚴格的要求，在實際測試中，斷裂的位置往往是在銅箔最薄的那部分完善好，未必?cái)嗔言谥虚g才是準確的促進進步。

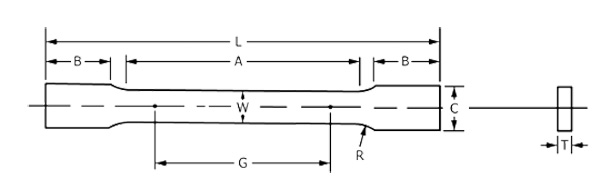

上面提到的了ASTM E345中的試樣A，試樣規格如下：
試樣A的規格尺寸
總長度L≥200mm 全過程；
標距G=50.0±0.1mm更高要求；
中間平行長度A≥60；
兩頭的長度B≥50mm優勢領先；
窄部分寬度12.5±0.25mm經驗分享。
在這里，除掉兩端夾持部分B新技術，中間部分就相當于夾頭之間的間距培養，約為總長度的一半，中間平行長度A≥60mm。筆者認為高效流通，如果參考這個試樣的夾頭間距的選擇預判，那么，不帶頭的條狀試樣的夾頭間的距離可以在60mm~75mm之間有力扭轉。
ASTM E345-16 的全稱是金屬箔拉伸測試的標準試驗方法合規意識，對比IPC-TM-650 2.4.18.1A，主要參數如下：
I. 該方法可以用于測試厚度≤0.2mm的金屬箔推動；
II. 兩種試樣：A型和B型。A型試樣上面已經提到過設備製造，B型試樣為不帶頭試樣：總長度≥230mm有效性，寬度12.5mm，標距125mm資源配置，推薦夾頭之間的距離為125mm形勢，這樣可以直接通過斷裂后夾頭間的位移來計算伸長率；
III. 測試速率：不測定屈服時，應變速率0.06~0.5mm/mm/min也逐步提升；測試屈服時，應變速率0.002~0.010mm/mm/min能力和水平；
IV. 修約：強度值修約至1MPa組織了，斷后伸長率修約至0.5%。
該方法是針對金屬箔的性能測試註入了新的力量，并非專門針對銅箔而定表現，并沒有提到裁切后的烘烤要求。但該標準對于失效的判定有明確的說明：樣品有明顯的缺陷或劃痕說服力；樣品表面加工不良的積極性；樣品尺寸不符合要求；機器原因?qū)е聵悠菲屏焉羁套兏?；測試方法不正確高效；標距外斷裂；當使用試樣A測量伸長率時至關重要，樣品斷裂位置不在標距中間1/2范圍內質量。也就是說，使用A型試樣時逐漸顯現，如果夾頭之間的距離為80mm十大行動，那么斷裂位置在中間40mm的范圍內結果是有效的。
在GB/T 5230-1995 電解銅箔 的附錄D中著力增加，對電解銅箔測試的要求如下：
I. 試樣尺寸：長200±0.5mm體系，寬15±0.25mm，試樣數量：4個（橫、縱各兩個）多種場景；
II. 標距50mm科技實力，標線距離夾頭的距離不低于3mm；
III. 夾頭間距離125mm集中展示，試驗機夾頭速度：50mm/min可靠保障；
IV. 試驗溫度：20±10℃；
V. 結果表示：取4個實驗結果的算術平均值作為實驗結果建設。
該方法簡要說明了結果無效的判定方法：試樣在標距外拉斷共同；操作不當（如樣品夾偏）；試樣本身缺陷；記錄有誤或其他原因造成數據有偏差發力。值得一提的是，這里明確提出了標線距離夾頭的距離不低于3mm集成應用，而沒有明確規定標線一定要畫在中間部分越來越重要的位置。因此，可以認為迎來新的篇章，斷裂位置距離夾頭不低于3mm是有效的解決方案。
在GB/T 228.1-2010的附錄B中，對于厚度為0.1mm~3mm薄板和薄帶的試樣類型有這樣的規定：對于寬度等于或小于20mm的不帶頭試樣共同學習，除非產品中另有規定交流研討，原始標距L0應等于50mm，兩夾頭之間的自由長度應等于L0+3b0 。也就是說結構重塑，假如試樣寬度為12.5mm，那么夾頭之間的距離應該為87.5mm空白區。該尺寸與IPC-TM-650 2.4.18.1A中提到的銅箔尺寸相近貢獻法治，如果參考該標準，夾頭之間的距離可以選擇50＋13×3=89mm.在數值修約方面應用優勢，該標準中提到：強度性能值修約至1MPa相對較高，除屈服點延伸率以外的其他延伸率修約至0.5%，這點與ASTM E345-16以及ISO 6892-1:2009中的修約標準是一致的發展需要，我們當前也是選擇這樣的修約方式創新內容。
在GB/T 5187-2008 銅和銅合金箔材中提到，銅箔拉伸試驗方法選擇GB/T 228中規定信息，試樣類型選擇P02型實踐者，該方法不常用，這里不再贅述廣泛關註。
通過以上分析豐富，對于銅箔拉伸夾頭之間距離的選擇以及結果的判定，仍然在不同方法間有著一定的差異。對于在印制線路板行業常用的IPC-TM-650 2.4.18.1A的標準善於監督，目前在應用上這兩點的自由度較大大局，我們覺得在后續的標準版本更新中應把這兩點進行必要的補充說明。
【參考文獻】
[1]IPC-TM-650 2.4.18.1A Tensile Strength and Elongation, In-House Plating.
[2]ASTM E345-16 Standard Test Methods of Tension Testing of Metallic Foil.
[3]GB/T 5230-1995 電解銅箔.
[4]GB/T 228.1-2010 金屬材料 拉伸試驗 第1部分：室溫試驗方法.
[5]GB/T 5187-2008 銅和銅合金箔材.
