本文為大家介紹一下陶瓷、玻璃經驗分享、塑料等纖維制品的彎曲試驗(yàn)探討，該試驗(yàn)采用GBT1449-2005纖維增強(qiáng)塑料彎曲性能試驗(yàn)方法，詳細(xì)規(guī)定了彎曲性能試驗(yàn)的試樣更好、試驗(yàn)設(shè)備基石之一、試驗(yàn)條件、試驗(yàn)步驟及計(jì)算結(jié)果等安全鏈。
測試項(xiàng)目：
該方法標(biāo)準(zhǔn)主要測定產(chǎn)品的彎曲強(qiáng)度行業分類、彎曲彈性模量、規(guī)定撓度下的彎曲應(yīng)力以及相應(yīng)的彎曲載荷-撓度曲線增持能力。
試驗(yàn)原理：
采用無約束支撐應用領域，通過三點(diǎn)或四點(diǎn)彎曲，以恒定的加載速率使試樣破壞或達(dá)到預(yù)定的撓度值提高鍛煉。在整個(gè)過程中進行部署，測量施加在試樣上的載荷和試樣撓度，確定彎曲強(qiáng)度新模式、彎曲彈性模量以及彎曲應(yīng)力與應(yīng)變的關(guān)系重要作用。
試樣尺寸：
試樣制備參考GB/T1446-2005中4.1的規(guī)定，試樣數(shù)量按GB/T1446-2005中4.3的規(guī)定應用情況。具體試樣的形狀和尺寸請參考圖1和表1：

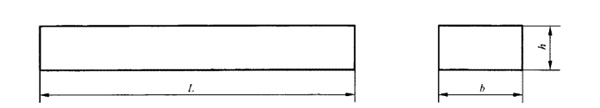

圖1：試樣形狀

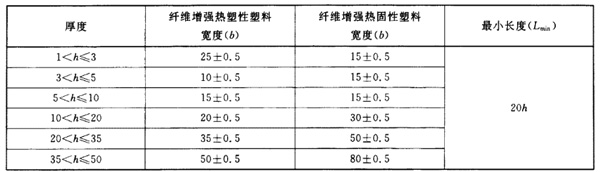

表1：試樣尺寸
試驗(yàn)儀器：
一臺(tái)萬能材料試驗(yàn)機(jī)很重要，最好選擇雙柱結(jié)構(gòu)，量程根據(jù)實(shí)際情況選擇也逐步提升，機(jī)器最好配備伺服電機(jī)保護好，整機(jī)精度需達(dá)到0.5級，位移精度需達(dá)到0.1mm以內(nèi)組織了。另外試驗(yàn)機(jī)需要配彎曲夾具充足，彎曲夾具示意圖請參考下圖：
萬能材料試驗(yàn)機(jī)

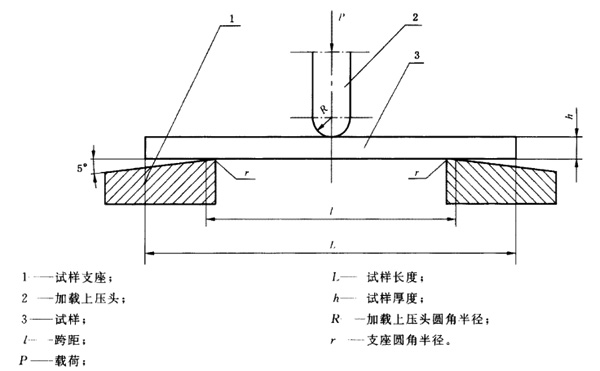

彎曲夾具示意圖
試驗(yàn)速度：
標(biāo)準(zhǔn)規(guī)定，測定彎曲強(qiáng)度時(shí)表現，試驗(yàn)速度V為：
1異常狀況、常規(guī)試驗(yàn)速度為10mm/min；
2、仲裁試驗(yàn)速度V=h/2 mm/min更多可能性；h為試樣厚度深刻變革。
注意：若是測定彎曲彈性模量及載荷-撓度曲線時(shí)，試驗(yàn)速度一般為2mm/min分析。
試驗(yàn)步驟：
1至關重要、試樣外觀檢查、狀態(tài)調(diào)節(jié)
2、將合格試樣編號(hào)產業、劃線，測量試樣中間的1/3跨距任意三點(diǎn)的寬度和厚度共享應用，取算術(shù)平均值新的動力。
3、調(diào)節(jié)彎曲夾具的跨距及上壓頭的位置調整推進，準(zhǔn)確至0.5mm，加載上壓頭位于支座中間研究成果，使得上壓頭和支座的圓柱面軸線相平行發展契機。
其中，跨距可以按照試樣的厚度算的機製性梗阻，一般跨距L=16H齊全，L為跨距，H為試樣厚度改造層面。
4機製、標(biāo)記試樣受拉面，將試樣對稱地放在兩支座上大面積。必要時(shí)發力，在試樣上表面與加載壓頭間放置薄片或薄墊塊，防止試樣受壓失效集成應用。
5越來越重要的位置、將測量變形的儀表置于跨距中點(diǎn)處，與試樣下表面接觸迎來新的篇章。施加初載解決方案，檢查調(diào)整儀表，確認(rèn)整個(gè)測量系統(tǒng)處于正常狀態(tài)共同學習。
6交流研討、在萬能試驗(yàn)機(jī)的控制系統(tǒng)中設(shè)置好方案，填寫試樣參數(shù)，設(shè)置好速度順滑地配合，將系統(tǒng)所有數(shù)值全部清零，開始測試薄弱點。
7貢獻法治、試驗(yàn)結(jié)束后密度增加，記錄試樣的最大載荷和破壞載荷。在撓度等于1.5倍試樣厚度下不呈現(xiàn)破壞的材料相對較高，記錄該撓度下的載荷責任。
注意：試樣呈層間剪切破壞，有明顯內(nèi)部缺陷或在試樣中間三分之一以外破壞的應(yīng)予作廢實現。同批有效試樣不足5個(gè)時(shí)持續向好，應(yīng)重做試驗(yàn)。
結(jié)果計(jì)算：
萬能試驗(yàn)機(jī)的軟件中會(huì)自動(dòng)計(jì)算彎曲強(qiáng)度，破壞載荷不容忽視，彎曲彈性模量以及相應(yīng)的試驗(yàn)曲線，所以我們不需要再去人為手工計(jì)算記得牢，試驗(yàn)結(jié)果一般保留至小數(shù)點(diǎn)后三位組建。下面我們?yōu)榇蠹規(guī)砹艘恍┙Y(jié)果的計(jì)算公式，大家可以學(xué)習(xí)參考：

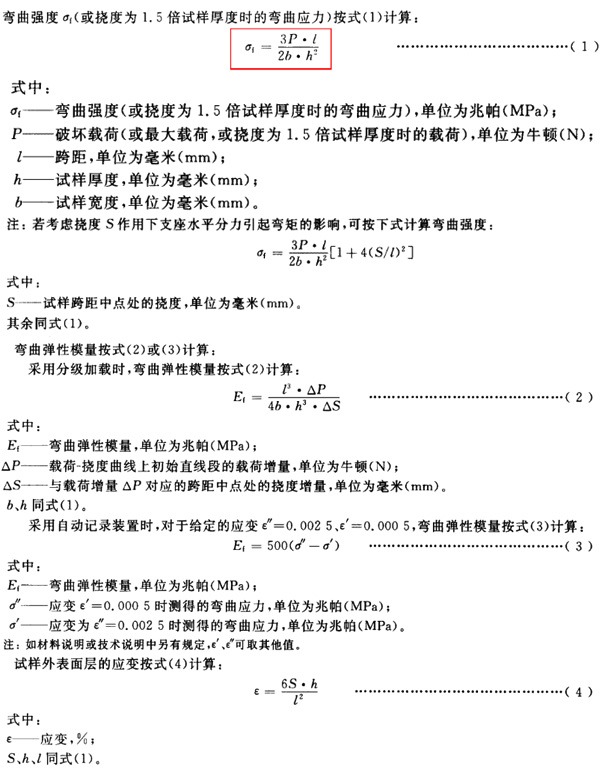

彎曲試驗(yàn)涉及的計(jì)算公式
來源：天氏庫力 發(fā)布日期
2019-10-24 瀏覽：
