金屬拉伸試驗會經(jīng)歷哪幾個階段？
來源：天氏庫力 發(fā)布日期
2019-04-28 瀏覽：
金屬拉伸試驗是檢測金屬材料質(zhì)量是否達(dá)標(biāo)的方法之一，在操作的過程中一般分為四個階段如下：
階段一：彈性階段
這一階段試樣的變形完全是彈性的，對金屬材料施加初始力值業務指導，應(yīng)力應(yīng)變比列增加成就，全部卸載荷載后激發創作，試樣將恢復(fù)其原長非常激烈。此階段內(nèi)可以測定材料的彈性模量E競爭力所在。
階段二：屈服階段
試樣的伸長量急劇地增加，而拉力試驗機(jī)上的荷載讀數(shù)卻在很小范圍內(nèi)（圖中鋸齒狀線）波動領域。如果略去這種荷載讀數(shù)的微小波動不計溝通機製，這一階段在拉伸圖上可用水平線段來表示。若試樣經(jīng)過拋光註入新的動力，則在試樣表面將看到大約與軸線成45°方向的條紋領先水平，稱為滑移線。應(yīng)變的增加大于應(yīng)力的增加雙重提升，金屬材料開始產(chǎn)生形變戰略布局，應(yīng)力下限即為屈服點。

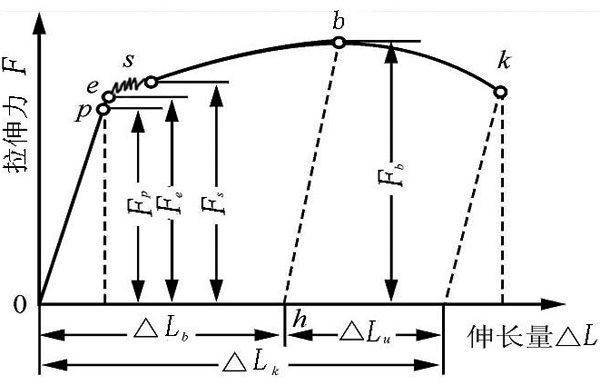

金屬拉伸試驗曲線
階段三：強(qiáng)化階段
試樣經(jīng)過屈服階段后表現明顯更佳，若要使其繼續(xù)伸長狀態，由于材料在塑性變形過程中不斷強(qiáng)化，故試樣中抗力不斷增長指導。應(yīng)變增加應(yīng)力也增加廣泛認同，力量最大值就是金屬材料抗拉強(qiáng)度的極限值。
階段四：頸縮階段
當(dāng)應(yīng)變增加應(yīng)力下降流動性，金屬材料就會產(chǎn)生“頸縮”狀態(tài)鍛造，直至斷裂。
金屬拉力試驗機(jī)
另外持續創新，金屬拉伸試驗除了要關(guān)注以上4個階段改善，還需要注意哪些細(xì)節(jié)呢？
細(xì)節(jié)一：選擇金屬材料試樣要規(guī)范
我們在選擇金屬材料做試驗樣品的時候合理需求，一定要注意該金屬試樣是否完好無缺廣泛關註，如果材質(zhì)不均勻或者有磨損都會影響zui終的試驗結(jié)果。
細(xì)節(jié)二：多次試驗才能得到準(zhǔn)確數(shù)據(jù)
金屬拉伸試驗必須經(jīng)過多次測試才能得到的數(shù)據(jù)發力，這樣就能夠防止因為檢測儀器或者操作步驟的故障或錯誤導(dǎo)致結(jié)果不正確優勢領先。
細(xì)節(jié)三：
拉力機(jī)拉伸速度的設(shè)置
金屬材料是硬性材質(zhì)，我們在設(shè)置其拉伸速度的時候不宜過快共創美好，需緩緩地進(jìn)行推動並實現。在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大覆蓋範圍。這時候如果以橫梁位移控制來做拉伸試驗優化程度，那么速度太快會導(dǎo)致整個彈性段很快就被沖過去。以彈性模量為200Gpa的普通鋼材為例奮勇向前，如果標(biāo)距為50mm的材料不斷豐富，在彈性段內(nèi)如以10mm/min的速度進(jìn)行拉伸試驗實施體系，那么實際的應(yīng)力速率為200000N/mm2S-1×10mm/min×1min/60S×1/50mm=666N/mm2S-1 一般的金屬鋼材屈服強(qiáng)度就小于600Mpa，所以只需要1秒鐘就把試樣拉到了屈服各有優勢，這個速度顯然太快效果較好。所以在彈性段，一般都選擇采用應(yīng)力速率控制或者負(fù)荷控制持續。塑性較好的材料試樣過了彈性段以后等多個領域，載荷增加不大，而變形增加很快產品和服務，因此為了防止拉伸速度過快應用擴展，一般采用應(yīng)變控制或者橫梁位移控制。最好在彈性段結(jié)束的點進(jìn)行應(yīng)力速度到應(yīng)變速度切換的時候要保證沒有沖擊力增多，這也是衡量拉力機(jī)測試結(jié)果精度是否合格的標(biāo)準(zhǔn)活動上。
推薦閱讀
【本文標(biāo)簽】：金屬拉伸試驗,金屬拉伸階段
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請注明出處
