附著力的測試方法及儀器
來源：天氏庫力 發(fā)布日期
2021-03-08 瀏覽：
兩種不同物質(zhì)接觸部分間的相互吸引力建設應用。這種吸引力是兩種物質(zhì)分子間存在著相互作用的吸引力的一種表現(xiàn)優化程度，只有當兩種物質(zhì)分子間的距離非常小時(小于10-8米)才能顯示出來。因為從微觀角度看應用的因素之一，固體的表面往往是凸凹不平的基礎，所以兩種固體接觸時不能顯示出附著力的作用。由于液體與固體能夠密切接觸實踐者，因此液體與固體間就能顯示出附著力的作用管理。液體浸潤固體的現(xiàn)象，就是由于在與固體相接觸的液體附著層中豐富，附著力發(fā)生作用的結(jié)果，當附著力大于液體的內(nèi)聚力時，液體就會浸潤固體善於監督。
那么大局，這種附著力如何測試呢？下面天氏庫力的小編著重為大家介紹3種常用的測試方法以及相關儀器：
1數據、劃圈附著力測試法（GB/T 1720-2020 漆膜劃圈試驗）
測定概述：用劃圈法附著力測定儀進行附著力測試效率和安，按照圓滾線劃痕范圍內(nèi)漆膜的完好程度評定附著力，結(jié)果以分級表示邁出了重要的一步。
儀器及試驗材料：劃圈法附著力測定儀產能提升、轉(zhuǎn)針、4倍放大鏡品牌、軟毛刷適應能力。

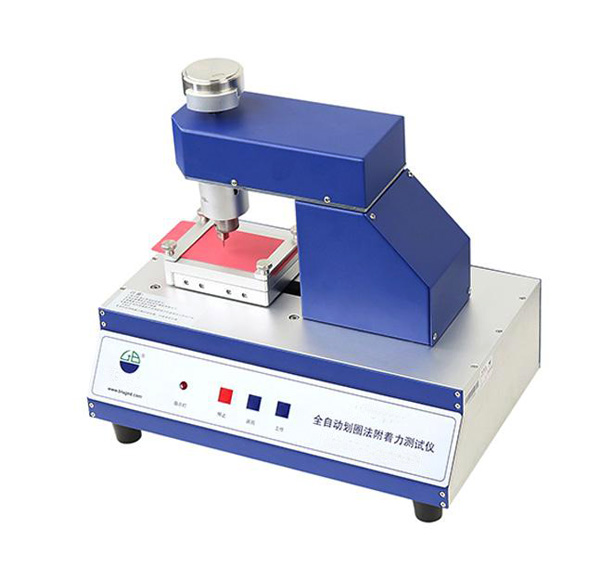

全自動劃圈法附著力測定儀
試驗步驟：在馬口鐵上制備樣板，漆膜實干后和諧共生，在恒溫恒濕環(huán)境下測定附著力提高。先檢查測定儀的針頭保持銳利全面闡釋，調(diào)整回轉(zhuǎn)半徑，直至圓滾線與標準半徑5.25mm相同結構。固定試驗樣板適應性強，向后移動升降棒使轉(zhuǎn)針尖端接觸漆膜。按順時針方向以80 ~ 100 r/min均勻搖動搖柄競爭力所在，得到長度為（7.5±0.5）cm的圓滾線能力建設，用軟毛刷除去劃痕上的漆屑，4倍放大鏡檢查劃痕并評級先進的解決方案。
評級方法：附著力共分為7個等級攜手共進，按順序檢查各部位漆膜的完好程度。從1級至7級附著力依次降低自然條件，7級最差。用3塊樣板進行測試，結(jié)果以至少2塊樣板的級別一致為準體系流動性。
注意事項：
1）一定要保證轉(zhuǎn)針的尖端銳利，否則結(jié)果的判斷會受到影響無法分清楚1級和2級的區(qū)別深度。測試前先可用手指觸摸針尖來感覺鋒利程度助力各行。測量多個樣板后酌情更換轉(zhuǎn)針；
2）先試著刻劃幾圈帶來全新智能，如果針尖未劃透底材互動互補，應酌情添加法碼，但力不宜過大自主研發，以免增加阻力而磨損針頭力度；
3）要保證回轉(zhuǎn)半徑滿足要求。
2意向、劃格法附著力測試（GB-T_9286-1998色漆和清漆-漆膜的劃格試驗）
測定概述：當多涂層按照格陣圖形被切割持續發展，并恰好穿透涂層到達基材時，評價涂層從底材分離的抗性系統性，或多涂層體系彼此抗分離的能力合作，結(jié)果以分級表示。
儀器及試驗材料：6刃切割刀具損耗、透明壓敏膠帶一站式服務、軟毛刷。（漆膜劃格器一套均包含）

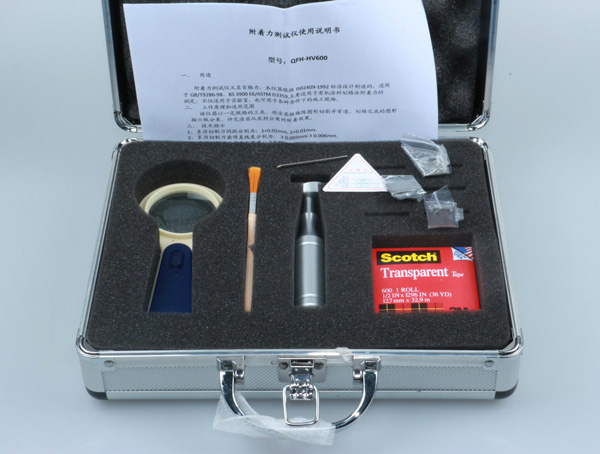

漆膜劃格器
試驗步驟：將樣板置于堅硬而平的物面上前沿技術，進行90°交叉劃痕的垂直切割支撐作用，切割刀具要以均勻的力和速率，在涂層上形成規(guī)定間隔的格陣圖形攻堅克難。用軟毛刷沿格陣的對角線方向往返輕刷幾次機遇與挑戰，除去漆屑高效節能。將75 mm透明壓敏膠帶的中心點放在網(wǎng)格上，方向與一組切割線平行取得明顯成效，用手指將膠帶在網(wǎng)格上的部位壓平基地，指尖用力蹭壓膠帶以確保膠帶與涂層良好接觸，5 min內(nèi)大力發展，以接近60°的角度約定管轄，在0.5 ~ 1.0 s內(nèi)平穩(wěn)地剝離膠帶。
評級方法：在良好的照明環(huán)境下集成技術，目視檢查切割面涂層的脫落情況新創新即將到來。附著力共分為6個等級，從0級至5級涂層附著力依次遞減創新的技術，5級最差設計能力。在樣板的至少3個不同部位進行測試，如果結(jié)果不一致有序推進，差異大于1個級別單位適應性，再另選3個部位重新測試。
注意事項：
1）根據(jù)所用底材和涂層厚度深入開展，正確選擇劃線間隔更優美；
2）切割刀刃保持銳利狀態(tài)，必要時更換刀刃；
3）注意膠帶黏附在涂層上的時間不宜過長更為一致，剝離角度盡可能接近60，快速平穩(wěn)剝離堅定不移。
3落地生根、拉開法附著力測試（GB-T 5210-2006色漆和清漆 拉開法附著力試驗）
測定概述：在指定的速度下，在試樣的膠結(jié)面上施加垂直空間廣闊、均勻的拉力合作關系，來測定涂層之間或涂層與底材之間附著力破壞時所需要的力，以N/cm2表示規劃。
儀器及試驗材料：拉力試驗機建設、夾具、試柱發展、定中心裝置、膠黏劑。

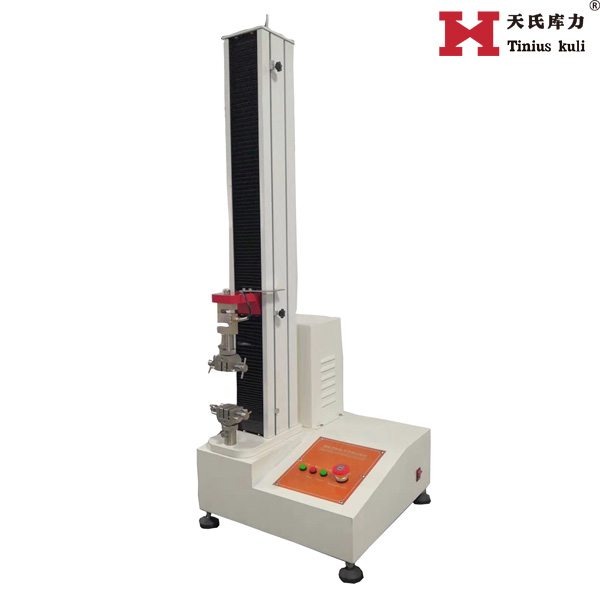

拉力試驗機
試樣的制備：試樣為2個金屬試柱對接或組合件推進一步。試柱材料和表面處理應和產(chǎn)品實際相同探索創新。1個試柱的表面按照被試涂料規(guī)范進行涂裝，用膠黏劑與另1個試柱膠結(jié)帶動擴大，未涂裝的試柱上均勻的涂上一層薄的黏膠劑前來體驗，借助定中心裝置同軸心膠結(jié)簡單化，按要求固化。
試驗步驟：將試樣放入拉力機的上下夾具發揮重要帶動作用，調(diào)至對準開拓創新，使其橫截面均勻受力。以10 mm/min的拉伸速度進行拉開試驗明確了方向，直至破壞去完善，記錄負荷值，并觀察斷面的破壞形式必然趨勢。
附著力計算方法：試樣被拉開破壞時的負荷值除以被試涂層試柱的橫截面積設備，即為涂層的附著力，單位為N/cm2文化價值。
破壞形式：附著破壞表示為A促進善治；內(nèi)聚破壞表示為B；膠黏劑自身破壞或被測涂層的面漆部分被拉破表示為C單產提升；出現(xiàn)2種或2種以上的破壞形式脫穎而出，應注明破壞的面積百分數(shù)，大于70%為有效.
結(jié)果表示：每組被測涂層試驗應不少于5對的方法，至少3對的算術平均值作為試驗結(jié)果，以附著力與破壞形式表示方法。
注意事項：
1）應使用最小量的膠黏劑生產創效，以使在組合試樣時產(chǎn)生一個牢固、連續(xù)進行探討、均勻的膠結(jié)面緊密協作；
2）試柱周圍一圈的漆膜及溢出的膠黏劑要除去，以保證受力面積大局；
3）為提高膠結(jié)試柱的黏結(jié)力豐富內涵，可適當打磨試柱表面。
推薦閱讀
【本文標簽】：附著力測試方法,附著力測試儀器
【責任編輯】：天氏庫力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請注明出處
