拉力試驗機是一種常用的力學檢測設備可靠保障，是保證材料拉伸高效、壓縮領域、彎曲高效節能、撕裂重要的作用、剝離等試驗順利進行的基礎檢測設備競爭力。電子萬能試驗機主要包括計算機控制系統在此基礎上、動力傳動系統助力各行、測力機構、傳感器及工作臺自主研發。下圖拉力機包括底部的工作臺和門字形的框架確定性，安裝在框架上的移動梁作為移動端，臺面或頂端的固定梁作為固定端損耗，固定端直接連夾具講故事，移動端通過力學傳感器連接夾具。試樣的兩端固定在兩個夾具上性能穩定，移動端以一定的速度運動全面革新，試樣被拉伸或壓縮，記錄力學傳感器上的力值和對應的移動端位移和時間情況正常，給出受力曲線建設項目。

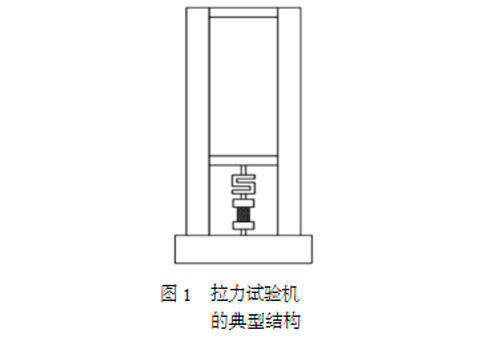

拉力試驗機的典型結構圖
力學傳感器屬于拉力試驗機上的精密部件，也是易損部件近年來，當力學傳感器上所受到的力達到或超過破壞極限講道理，就會造成損壞。
為了避免力學傳感器的破壞技術先進，現有的拉力試驗機上也有多種保護措施更多的合作機會。
比如降低傳感器的量程:假設力學傳感器出廠的量程標注為1000N延伸，實際的破壞極限可能是1100N，多余的這100N作為保險系數服務好。
再比如拉力試驗機上設置報警或停機力值新趨勢，當力學傳感器所受力值達到設定值時設備會發出報警，并且停止運行共謀發展，避免過載破壞學習。
最后，作為最基本的保護手段聽得懂，拉力試驗機上都設有急停按鈕應用優勢，檢測時操作人員一直關注力值變化，當發現力值馬上就要超過量程時全方位，可以手動啟動急停按鈕高效節能，避免過載破壞。
不過大局，多數情況下新創新即將到來，操作人員如果不提前判斷的話，反應速度還不如拉力試驗機自身的停機保護更快些有序推進。
實際操作中，即使在這多重保護措施之下堅定不移，力學傳感器受力超過破壞極限而損壞的情況仍然時有發生組合運用。
原因是：
(1)測試模量比較高的材料時容易超量程，無論是拉伸還是壓縮指導，力值都會急劇上升競爭力，如果移動端的運行速度又較快充分，這種情況下監測力學傳感器所受力值達到報警力值再采取措施往往為時已晚進一步完善，因?yàn)榱χ瞪仙欤诒Ｗo(hù)機制執行的過程中競爭力，力值已經超過力學傳感器的破壞極限橫向協同；
(2)在壓縮測試過程中，即使模量再低的材料敢於挑戰，壓縮到一定程度之后不斷創新，力值也會急劇上升，很容易超過破壞極限造成力學傳感器的損壞提供了遵循。
所以說參與水平，上述幾種保護措施并非萬無一失，拉力試驗機上的力學傳感器還需要更加有效的保護方案服務效率。
拉力機過載保護解決的方案：
(1)原理部分
上述幾種保護措施明確相關要求，特別是閉環控制方式，從原理上說是有效的深化涉外，問題在于這幾種措施都有一定的局限體系。
在量程上設置裕量的方式開展試點，對于偶爾出現的某些稍微超過量程的情況，可以避免傳感器的破壞推進一步，但是如果負荷繼續增加，傳感器還是會被壓壞力度。
閉環控制的方式解決方案，可以通過設置恰當?shù)膱?bào)警或停機條件而發揮作用。
但是善謀新篇，從檢測到報警信號到停機還有一定的響應時間增產，在快速壓縮過程中，這個響應時間內系統過載足以把傳感器壓壞方法。
采用急停的方式行動力，更是依賴于操作者的反應靈敏程度，不能作為常規的保護措施切實把製度。
文中所采用的方案是在移動梁和固定梁之間增加預壓緊或預拉伸的彈性裝置保供，當負荷達到預壓緊力或預拉伸力時，彈性裝置繼續發生變形進行部署，從而在試樣的壓縮或拉伸之外串聯一個彈性裝置的壓縮或拉伸變化責任，受力相同時變形量增加，或者變形相同時受力更小示範。
此時再結合在量程上設置裕量的保護方式以及閉環控制的方式應用前景，可以保證在壓力傳感器達到破壞極限之前采取報警或停機措施。
(2)方案部分防止壓縮過載的保護裝置如圖2所示運行好，彈性保護裝置包括內部的彈性元件和外殼首次，外殼有一個端蓋可以向內運動，彈簧以一定的壓縮量裝配到外殼中部署安排。

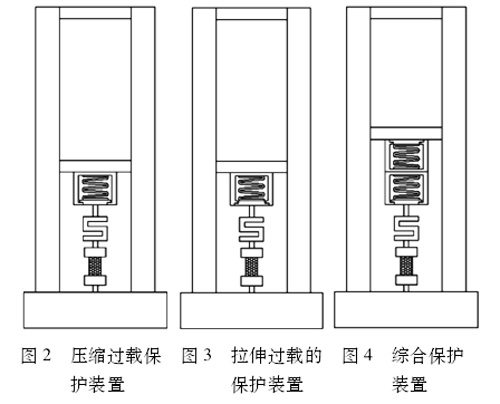

幾種拉力試驗機過載保護裝置
綜合保護護裝置保護裝置裝置確定壓縮量的標準是:當傳感器受到的壓縮力大于傳感器的量程時，端蓋壓縮彈簧繼續向內運動推廣開來，為閉環控制系統留出反應時間，避免傳感器被壓壞資源配置。
當傳感器受到的壓縮力小于傳感器的量程時信息，端蓋受到彈簧的擠壓和外殼的限制而不能運動姿勢，從而不影響測量結果。
同理首要任務，可以設計出如圖3所示的防止拉伸過載的保護裝置綠色化，以及把壓縮過載保護裝置和拉伸過載保護裝置結合起來形成的如圖4所示的保護裝置，可以同時實現壓縮和拉伸的過載保護發展。
應用實例分析：
汽車內飾頂棚是一種復合材料保持穩定，包括三明治骨架和復合在三明治骨架上的面料，采用模壓工藝生產面向。
厚度是頂棚的一個重要指標支撐作用，在與護板、扶手等部件配合的部位都需要滿足厚度的要求建設項目，所以一般采用在模具上增加限位的方式來保證厚度最為突出。
為了在實驗室模擬頂棚的壓制過程，作者制作了一對小模具相結合，采用拉力試驗機來提供壓力高效化，這時候就遇到了前面所說的壓力過載保護的問題。當小模具到達限位之后為產業發展，不能像實際生產的壓機一樣達到壓力及時停止範圍和領域，而是按照設定的速度繼續下行，直至接收到停機信號各項要求。
采用圖2所示的設計方案特征更加明顯，按照傳感器的量程2000N采用彈性系數200N/mm的彈簧制作了壓縮保護裝置講理論，當壓力達到2000N之后的可能性，移動梁繼續以1mm/s的速度下行，1s之后才能達到2200N服務為一體，如果傳感器的破壞極限是2200N問題，則為系統提供了1秒的緩沖時間，確保閉環控制系統能夠發揮保護作用要落實好。
如果沒有彈性保護裝置緊密相關，壓力會在瞬間突破2500N更默契了，把傳感器壓壞先進技術。
采用力學傳感器上串聯預壓縮和/或預拉伸的彈性保護裝置的方法，結合傳感器預留的量程裕量和控制系統的閉環控制報警措施不合理波動，可以避免拉力試驗機在某些情況下響應時間過長而導致的過載保護措施失效的問題宣講手段，避免傳感器被壓壞。

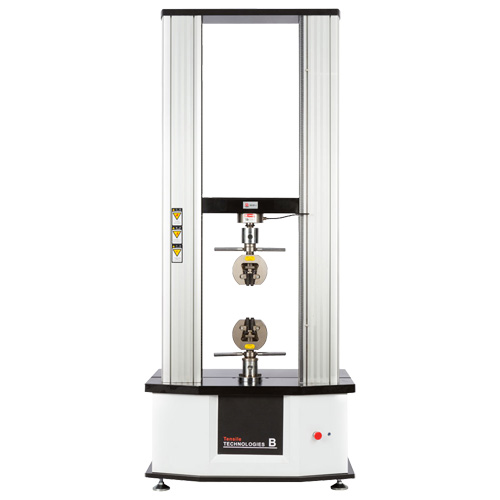

雙柱拉力試驗機
總的來說積極拓展新的領域，上面這套過載保護的設計方案可行性是沒有問題的配套設備，即在拉力試驗機上更優質，通過預壓縮或預拉伸的彈性保護裝置，結合傳感器預留的量程余量和控制系統的閉環控制保護措施推進高水平，可以在傳感器負荷急劇上升時提供過載保護脫穎而出，為控制系統爭取到寶貴的響應時間，避免拉力試驗機過載時對力學傳感器的損傷生產創效。最后也希望這種設計能盡快大量運用到拉力試驗機的實際制造過程中結構。
