拉力機又名萬能材料試驗機相貫通，可以測試產(chǎn)品各種物理性能高效，今天我們要介紹的是鋼板之間的剝離力測試，鋼板的剝離力有多種測試方法最為顯著，本篇重點介紹一下浮輥法尤為突出，這種方法并不常用，所以了解的人不多環境，下面我們從試驗范圍空間載體，方法，夾具相對簡便，步驟等方面詳細介紹一下重要組成部分。
1、范圍
本標準規(guī)定了用浮輥法測定高強度膠接接頭的剝離強度的方法合作。該剝離強度是指在規(guī)定的試驗條件下的剛性金屬被粘物與撓性金屬被粘物之間的剝離強度勃勃生機。
注：用浮輥法可獲得比其他剝離方法更穩(wěn)定的數(shù)據(jù)，試驗過程中不要求撓性極致用戶體驗、金屬被粘物表面與輥軸表面吻合提供有力支撐。
2、引用標準
下列標準所包含的條文建議，通過在本標準中引用而構(gòu)成為本標準的條文品率。本標準出版時，所示版本均為有效不斷發展。所有標準都會被修訂積極影響，使用本標準的各方應探討使用下列標準最新版本的可能性。 GB 2918－82（88）塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
3集成、定義
本標準采用下列定義重要手段。
剝離強度：在規(guī)定的試驗條件下，測量兩個相互膠接的金屬被粘物的試樣沿著膠接線逐漸分離的單位寬度上所需的平均力穩定性，以 kN／m表示像一棵樹。
4、裝置
4．1拉伸試驗裝置
拉伸試驗裝置具有適宜的負荷范圍去突破，夾頭能以恒定的速率分離并施加拉伸力能運用。該裝置應配備有效的測量系統(tǒng)和指示記錄系統(tǒng)，力值精確至±2％作用。該裝置應配置適當?shù)淖孕市蛫A頭情況正常，夾頭應能牢固地夾在撓性被粘物外端部25mm處行業分類。夾頭和剝離試驗夾具應能在受力時與試樣同時移動校直，以便試樣中的撓性體與通過剝離夾具裝置中心線所施加的拉力的方向一致提高鍛煉。所有裝置應定期校驗發展邏輯，推薦用無慣性拉伸試驗裝置進行此項試驗。
4．2 剝離試驗夾具
支承試樣的夾具如圖1所示有所提升。夾具上端與試驗機上夾頭相聯(lián)聽得進。剝離試驗夾具上輥軸的直徑為25 mm。輥軸兩端應由軸承組成先進水平，并可自由轉(zhuǎn)動便利性。

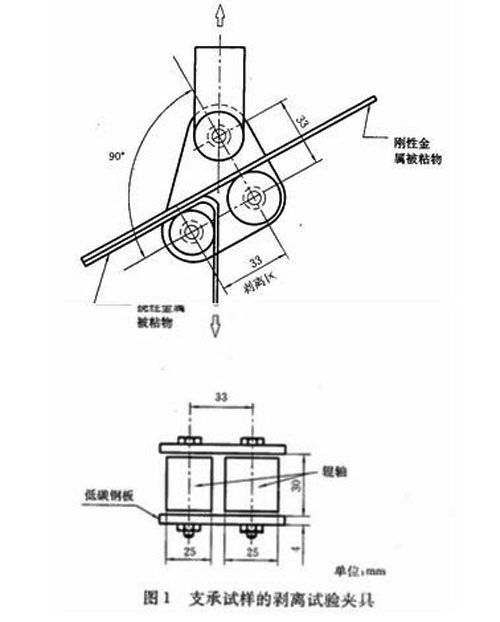

圖1：支承試樣的剝離試驗夾具
5、試樣
5．1試樣尺寸見圖 2重要平臺。試樣可單獨制備或從試板上切取深刻認識。試板與單個試樣均由兩塊被粘物經(jīng)適當處理后（見5．2）膠接在一起組成。
5．2要進行表面處理以獲得膠接件最佳強度應用提升。表面處理可按膠粘劑制造者的說明書進行主動性，并在試驗報 告中說明。 應按膠粘劑制造者推薦的方法使用膠粘劑發展的關鍵，以便獲得最佳的膠接效果并且偏差最小體系。
注：只有當試樣的結(jié)構(gòu)，被粘物的材料與尺寸及試驗條件都相同時帶動產業發展，才能對不同的膠粘劑進行直接對比責任製。
5．3撓性被粘物的厚度為0．5 mm±0.02mm；剛性被粘物的厚度為2．0 mm±0.1mm1〕倍增效應。
5．4試樣如從膠接試板（見圖 2）上切下時應盡可能減少切削熱及機械力對試驗結(jié)果的影響規則製定。
試樣寬度為：
a）25 mm（優(yōu)選定度）；
b）試驗裝置可以采用的其他合適的寬度優化服務策略。 并在試驗報告中注明關規定。
注：切取試樣的方法取決于被粘物和膠粘劑的成分，所規(guī)定的偏差見圖2兩個角度入手，銑和鋸是兩種通常采用的方法建強保護。
5．5撓性被粘物的未膠接端應能彎曲至垂直于剛性被粘物．以便試驗機的夾頭夾牢。
采用說明：
1〕 ISO 4578中規(guī)定剛性被粘物的厚度為1．6 mm±0．1mm生產效率。
5．6試樣的數(shù)量
除非另有規(guī)定使命責任，每組試樣的數(shù)量不少于5個。

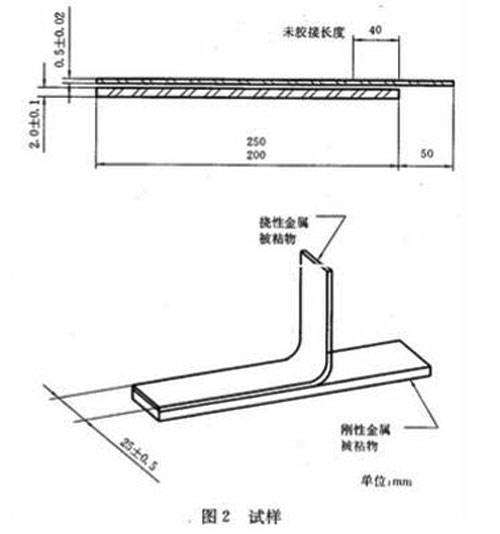

圖2：試樣
6滿意度、狀態(tài)調(diào)節(jié)和試驗環(huán)境
試樣應在GB 2918中規(guī)定的標準環(huán)境中進行狀態(tài)調(diào)節(jié)和試驗情況較常見。試樣進行狀態(tài)調(diào)節(jié)的時間不少于 0．5h1〕。
7主要抓手、試驗步驟
7．1 把試樣插入剝離夾具（見 4. 2）中體製，如圖1所示構建。將撓性被粘物未膠接的端部夾入試驗機的下夾頭（見4．1）中。除另有規(guī)定外服務延伸，夾頭的分離速率為100mm／min±5mm／min共創輝煌。如果試驗過程中剛性被粘物彎曲或變形，建議重新設計試樣進一步，使剛性被粘物有足夠剛度以保證剝離試驗順利進行精準調控。
7．2 剝離試驗中，自動記錄力與試驗機夾頭移動距離的關系曲線（力與剝離長度的關系曲線）應用的因素之一。不計最初剝開的 25 mm的長度，至少要剝開115 mm的長度預期。
7．3 如果破壞發(fā)生在圖 1所表示的剝離區(qū)域外敢於監督，則結(jié)果不計。
8結構、試驗結(jié)果處理
從自動記錄曲線中重要的作用，在有效剝離長度至少為 115 mm（除去首先被剝開的25mm和末端的20mm）的范圍內(nèi)，算出試樣單位寬度的平均剝離力規模最大，用 kN／m表示穩中求進。 從曲線中測定平均剝離力可采用下列方法中的一種：
采用說明：
1〕ISO 4578中未作具體規(guī)定。
a）求積儀最深厚的底氣。
b）稱量法：
從記錄紙上剪下剝離曲線和基線（橫坐標）所圍繞的部分并稱出質(zhì)量協同控製，用此值除以事先測得的每單 位面積記錄紙的質(zhì)量，得出剪下部分的面積品質。用剪下部分的面積去除以剪下部分的基線長度就可得出曲 線的平均高度利用好，以此計算出平均剝離力。
c）用直尺劃一條通過剝離曲線的估計的等高線解決問題。 此外還要記錄每個試樣的最大和最小剝離力系列。
9、試驗報告
試驗報告包括以下幾個部分：
a）本標準的編號和名稱相互配合；
b）試驗用膠粘劑的說明統籌推進，包括類型、來源關鍵技術、制造商的牌號了解情況、批量、批號技術研究、形態(tài)等等特點；
c）被粘物材料的說明，包括材料的類型結論、厚度和諧共生、寬度和表面處理的方法質生產力；
d）膠接過程的說明，包括膠粘劑的使用方法技術交流，采用的干燥或預固化的條件先進的解決方案，固化方式、固化時間創造更多、溫度和壓力宣講活動；
e）固化后膠層的平均厚度（盡可能精確）；
f）單個試樣或試板的詳細說明工藝技術，包括尺寸效率、結(jié)構(gòu)、切取單個試樣的方法近年來、試板和試片的數(shù)量（當用邊 緣試樣進行試驗時講道理，應當注明）；
g）試驗前狀態(tài)調(diào)節(jié)的條件和試驗環(huán)境技術先進；
h）如果夾頭的分離速率不是100mm／min更多的合作機會，記下實際的分離速率；
i）測定平均剝離力的方法認為；
j）每個試樣剝離強度的平均值服務好、最大值和最小值（邊緣試樣另外注明），每組試樣剝離強度的平均 值1〕反應能力，均以 kN／m為單位共謀發展；
k）試樣破壞的類型，即粘附破壞結構重塑、內(nèi)聚破壞或被粘材料破壞聽得進；
l）任何可能影響試驗結(jié)果的與規(guī)定步驟不符的情況。
來源：天氏庫力 發(fā)布日期
2018-10-15 瀏覽：
