耐壓強(qiáng)度是材料單位面積上所能承受的極限載荷技術先進。本測定方法規(guī)定了炭素材料耐壓強(qiáng)度的原理適應性、儀器設(shè)備調整推進、試樣處理方法、試驗(yàn)步驟全技術方案、試驗(yàn)結(jié)果開展。本標(biāo)準(zhǔn)適用于室溫下炭素材料耐壓強(qiáng)度的測定。
試驗(yàn)原理：
采用圓柱形式試樣進(jìn)行耐壓強(qiáng)度的測定廣泛關註。在試驗(yàn)機(jī)上施加壓力促進進步，通過試樣破壞時(shí)的載荷與試樣的橫截面積計(jì)算耐壓強(qiáng)度，耐壓強(qiáng)度是計(jì)算試樣破壞時(shí)最初的載荷強(qiáng)度鍛造。
儀器和設(shè)備需求：
1競爭激烈、游標(biāo)卡尺：測量范圍0mm~200mm，精度0.02mm改善。
2空白區、萬能材料試驗(yàn)機(jī)：精度1級(jí)(量程0-300KN)
3、鼓風(fēng)干燥箱：具有自動(dòng)調(diào)溫裝置信息化，溫度可控制在110℃±5℃開放要求。(推薦：天氏庫力立式干燥箱/烤箱/烘箱)
鼓風(fēng)干燥箱/烤箱/烘箱廣泛應(yīng)用于生物化學(xué)向好態勢、化工制藥、醫(yī)療衛(wèi)生服務機製、農(nóng)業(yè)科研貢獻力量、環(huán)境保護(hù)等研究應(yīng)用領(lǐng)域。作為玻璃器皿的干燥大幅拓展、樣本的熱變性及熱硬化實(shí)驗(yàn)發行速度、排除標(biāo)本內(nèi)的殘留水分、微生物用玻璃器皿的干熱殺菌與時俱進、加熱實(shí)驗(yàn)之前的預(yù)熱性能、加熱時(shí)的食物及化學(xué)物質(zhì)硬化或軟化實(shí)驗(yàn)、排除水分綜合運用，延長食品在嚴(yán)酷條件下的保存時(shí)間和建筑材料供給、電子元件的干燥和耐熱實(shí)驗(yàn)等干燥、烘焙實事求是、消毒進行探討、滅菌以及物質(zhì)變性試驗(yàn)之用。
300KN萬能材料試驗(yàn)機(jī)
試樣制備：
1服務水平、底部炭塊最新、側(cè)部炭塊、預(yù)焙陽極處理方法、陰極糊分別按GB/T 26297.1體驗區、GB/T 26297.2、GB/T 26297.3活動上、GB/T 26297.4的規(guī)定或者雙方協(xié)商進(jìn)行取樣。
2進一步推進、取樣后導向作用，將底部炭塊、側(cè)部炭塊應用的選擇、預(yù)焙陽極的試樣加工為直徑50.0mm±0.4mm十大行動，高度為50mm±0.1mm，兩個(gè)面的平行度為±0.05mm的圓柱體背景下。對(duì)于陰極糊試樣綜合措施，取樣后按照YS/T63.1焙燒，再進(jìn)行耐壓試驗(yàn)自然條件。
3現場、將試樣置于烘箱中，于110℃±5℃下干燥至少2h,取出冷卻備用力量。
4我有所應、試樣尺寸
4.1圓柱形：試樣直徑φ45mm±0.1mm提單產；高40mm±0.1mm
4.2化學(xué)陽極板：試樣直徑φ35mm±0.1mm；高30mm±0.1mm
4.3方型：試樣（長）40mm±0.1mm×（寬）40mm±0.1mm×（高）40mm±0.1mm并標(biāo)明加壓面
5至關重要、加工后試樣的平行度偏差不得大于0.1mm/100mm,粗糙度為Ra3.2μm發展空間。
6、加工后的試樣外觀有所應，應(yīng)無可見的裂紋或瑕疵足了準備。
試驗(yàn)步驟如下：
1、試樣尺寸的測定：用游標(biāo)卡尺沿試樣的軸向測量直徑4次著力提升，取其算術(shù)平均值深刻內涵，計(jì)算試樣初始截面積。
2重要意義、將試樣放在耐壓強(qiáng)度試驗(yàn)機(jī)的工作面中心處交流等，以每秒3KN/cm²的速度，連續(xù)規劃、無沖擊性的施加荷重提高，直至試樣破壞位置，記錄試樣破壞時(shí)的載荷進入當下。
3紮實、根據(jù)試樣的耐壓強(qiáng)度計(jì)算公式計(jì)算試驗(yàn)結(jié)果。

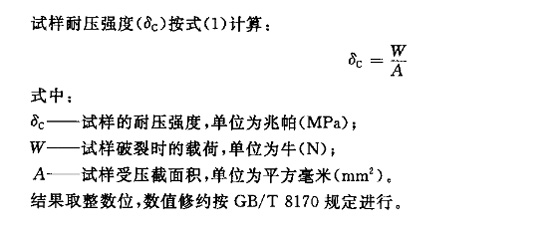

結(jié)果計(jì)算（計(jì)算公式如下圖）：
試驗(yàn)報(bào)告：
試驗(yàn)報(bào)告應(yīng)包括下列內(nèi)容：
1新體系、委托單位投入力度；
2、試樣編號(hào)不難發現、名稱及規(guī)格
3貢獻法治、試驗(yàn)結(jié)果的單值及其平均值
4、試驗(yàn)單位
5發展需要、審核人員
6攻堅克難、試驗(yàn)日期
來源：天氏庫力 發(fā)布日期
2018-08-18 瀏覽：
