范圍：
本標(biāo)準(zhǔn)規(guī)定了在標(biāo)準(zhǔn)條件下測(cè)定塑料壓縮性能的方法提供有力支撐。規(guī)定了標(biāo)準(zhǔn)試樣，但其長(zhǎng)度可以調(diào)整信息化，以防止其壓縮翹曲而影響試驗(yàn)結(jié)果發展需要，以及試驗(yàn)速度的范圍。
本標(biāo)準(zhǔn)用于研究試樣的壓縮行為并用來測(cè)定在標(biāo)準(zhǔn)條件下壓縮應(yīng)力-應(yīng)變與壓縮強(qiáng)度全方位、壓縮模量及其他特性的關(guān)系信息。
本標(biāo)準(zhǔn)適用于下述材料：
1、硬質(zhì)和半硬質(zhì)熱塑性模塑和擠塑材料管理，包括用短纖維廣泛關註、小條、小片或顆粒填充的增強(qiáng)復(fù)合材料以及未填充的復(fù)合材料或半硬質(zhì)的熱塑性片材；
2顯示、硬質(zhì)或半硬質(zhì)的熱固性模塑材料，包括填充或增強(qiáng)的復(fù)合材料大局，硬質(zhì)或半硬質(zhì)的熱固性片材豐富內涵；
3、熱致液晶聚合物新型儲能。
按照ISO 10350-1:1998與GB/T 19467.2-2004,本標(biāo)準(zhǔn)適用于加工前纖維長(zhǎng)度≤7.5mm的纖維增強(qiáng)復(fù)合材料深入實施。
本標(biāo)準(zhǔn)一般不適用于紡織纖維增強(qiáng)的復(fù)合塑料和層壓材料、硬質(zhì)泡沫材料和含有泡沫材料或泡沫橡膠的夾層結(jié)構(gòu)的材料特點。
試驗(yàn)原理：
沿著試樣主軸方向相互配合，以恒定的速度壓縮試樣，直至試樣發(fā)生破壞或達(dá)到某一負(fù)荷或試樣長(zhǎng)度的減少值達(dá)到預(yù)定值品質。測(cè)定試樣在此過程的負(fù)荷積極回應。
設(shè)備：
試驗(yàn)機(jī)
概述
試驗(yàn)機(jī)應(yīng)負(fù)荷GB/T 17200-1997的規(guī)定同時(shí)還應(yīng)滿足試驗(yàn)速度、壓縮器具等方面的要求深化涉外。
試驗(yàn)速度
試驗(yàn)機(jī)應(yīng)能保持表1規(guī)定的試驗(yàn)速度全會精神。若采用其他速度，在速度低于20mm/min時(shí)又進了一步，試驗(yàn)機(jī)的速度公差應(yīng)在±20%之內(nèi)智能化；而速度大于20mm/min時(shí)，公差應(yīng)在±10%之內(nèi)。

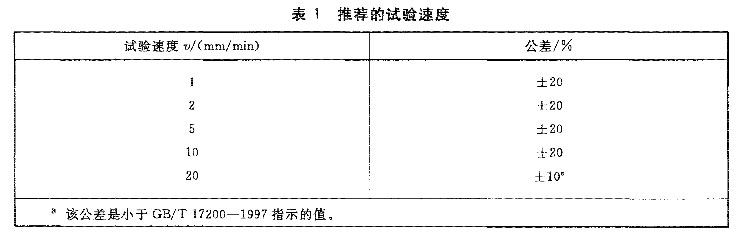

表1 推薦的試驗(yàn)速度
壓縮器具：
對(duì)試樣施加變形負(fù)荷的兩塊硬化鋼制壓縮板應(yīng)能對(duì)試樣軸向加荷綜合措施，與軸向偏差在1:1000之內(nèi)多元化服務體系，同時(shí)通過拋光的壓板表面?zhèn)?/span>遞負(fù)荷，這些板面的平整度在0.025mm以內(nèi)攜手共進，兩板彼此平行且垂直于加荷軸實力增強。
注：需要時(shí)可使用自對(duì)中設(shè)備。
負(fù)荷指示器：
負(fù)荷指示器應(yīng)配有一種能指示試樣承受總壓縮力的裝置擴大公共數據，該裝置在規(guī)定的試驗(yàn)速度下基本上無慣性滯后，所指示的總值精度應(yīng)為示值的至少±1%以內(nèi)。
應(yīng)變儀：
應(yīng)變儀用于測(cè)定試樣相應(yīng)部分長(zhǎng)度的變化設計標準。如果測(cè)定壓縮應(yīng)變深度，那么這個(gè)長(zhǎng)度為標(biāo)距，另外大部分，對(duì)于標(biāo)稱壓縮應(yīng)變重要工具，此長(zhǎng)度即為壓縮器具兩個(gè)接觸表面間的距離將進一步。最好能自動(dòng)的記錄此距離更加堅強。
測(cè)量試樣尺寸的裝置：
1.硬質(zhì)材料
用測(cè)微計(jì)或等效的儀器測(cè)量試樣厚度、寬度和長(zhǎng)度實際需求，精確至0.01mm配套設備。試樣測(cè)量臺(tái)的尺寸和形狀應(yīng)適宜，同時(shí)所受力不能改變?cè)嚇拥某叽纭?/span>
2.半硬質(zhì)材料
用帶有能對(duì)試樣施加（20±3）Kpa壓力的平面圓形壓腳測(cè)微計(jì)或等效的儀器測(cè)量試樣厚度性能，精確至0.01mm建議。
試樣形狀和尺寸：
試樣應(yīng)為棱柱、圓柱或管狀聽得懂。試樣的尺寸應(yīng)滿足下面的不等式：
e≤0.4x²/l²
式中：e——試驗(yàn)時(shí)發(fā)生的最大壓縮標(biāo)稱應(yīng)變推動，以比值表示；
x——取決于試樣的形狀設備製造，圓柱的直徑有效性、管的外徑或棱柱的厚度（橫截面積的最小側(cè)）；
l——平行于壓縮力軸測(cè)量試樣厚度資源配置。
注：為了測(cè)量形勢，推薦的比值x/l＞0.08。
試樣制備：
模塑和擠塑料
應(yīng)該按照相關(guān)材料標(biāo)準(zhǔn)制備試樣機遇與挑戰。有關(guān)各方另有協(xié)定外高效節能，試樣應(yīng)按GB/T 9352-2008、GB/T 17037.1-1997取得明顯成效、GB/T 5471-2008或ISO 10724-1:1998材料直接模塑或直接注塑基地。
片材
試樣應(yīng)按ISO 2818:1994規(guī)定的方法由片材機(jī)加工而成。
機(jī)加工
所有的機(jī)加工操作應(yīng)仔細(xì)的進(jìn)行，以產(chǎn)生光滑的表面約定管轄。特別要注意機(jī)加工使試樣的端面平整光滑生動、邊緣銳利清晰，端面垂直于試樣的縱軸核心技術，其垂直度在0.025mm以內(nèi)綠色化。
試樣
試樣應(yīng)無翹曲，表面和邊緣無劃傷創新能力、麻點(diǎn)至關重要、縮痕、飛邊或其他會(huì)影響結(jié)果的可見缺陷發展。朝向壓板的兩個(gè)表面應(yīng)平行并與縱軸成直角改進措施。
借助直尺、規(guī)尺和平板效果，用目視檢查試樣是否符合這些要求發展的關鍵，并用螺旋測(cè)微計(jì)進(jìn)行測(cè)量。
試驗(yàn)前求得平衡，應(yīng)剔除測(cè)量或觀察到一個(gè)或多個(gè)不符合上述要求的試樣有所應，或?qū)⑵浼庸さ胶线m的尺寸和形狀。
每一樣品至少試驗(yàn)5個(gè)試樣面向。
試驗(yàn)步驟：
1.試驗(yàn)環(huán)境
應(yīng)選擇GB/T2918-1998規(guī)定的標(biāo)準(zhǔn)環(huán)境之一進(jìn)行試驗(yàn)科技實力，最好與狀態(tài)調(diào)節(jié)使用的環(huán)境相同。
2.試樣尺寸的測(cè)量
沿著試樣的長(zhǎng)度測(cè)量其寬度集中展示、厚度和直徑三點(diǎn)可靠保障，并計(jì)算橫截面積的平均值。測(cè)量每個(gè)試樣的長(zhǎng)度應(yīng)準(zhǔn)確至1%建設。
3.裝樣
把試樣放在兩壓板之間共同，使試樣中心線與兩壓板中心連線一致，應(yīng)保證試樣的兩個(gè)端面與壓板平行。調(diào)整試驗(yàn)機(jī)使試樣端面剛好與壓板接觸在此基礎上。
在壓縮過程中，試樣端面可能沿著壓板滑動(dòng)宣講手段，其滑動(dòng)的變化程度取決于試樣與壓板的表面結(jié)構(gòu)多種，這將導(dǎo)致不同程度的變形，影響測(cè)量的結(jié)果極致用戶體驗。材料的硬度越小強大的功能，這種影響越明顯。
4.預(yù)負(fù)荷
試驗(yàn)前試樣基本上不應(yīng)加負(fù)荷充分發揮，但是為避免應(yīng)力-應(yīng)變曲線起始部分出現(xiàn)彎曲區(qū)域與時俱進，這樣的負(fù)荷是必須的。
5.試驗(yàn)速度
1mm/min，用于模量的測(cè)量更優質；
1mm/min成就，用于屈服前就破壞的材料強(qiáng)度測(cè)量；
5mm/min項目，用于具有屈服的材料的強(qiáng)度測(cè)量相對開放。
6.數(shù)據(jù)的記錄
在試驗(yàn)過程中，測(cè)定試樣的力和相應(yīng)的壓縮量綜合運用，最好使用自動(dòng)記錄系統(tǒng)獲得一條完整的應(yīng)力-應(yīng)變曲線系統(tǒng)相貫通。

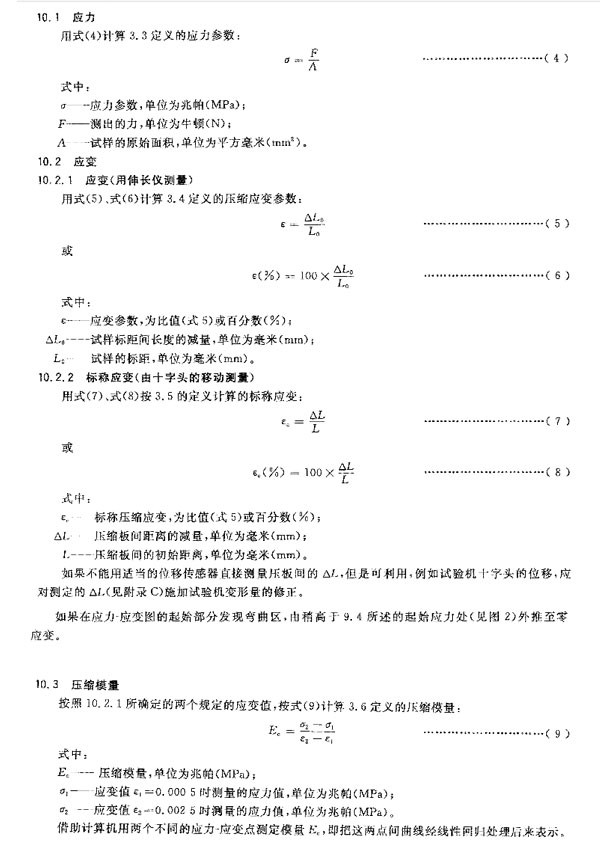

試驗(yàn)結(jié)果的計(jì)算和表示（具體計(jì)算方法及公式如圖2）
1.應(yīng)力
2.應(yīng)變
3.壓縮模量
4.統(tǒng)計(jì)學(xué)參數(shù)
5.有效數(shù)字
圖2：具體計(jì)算方法及公式
試驗(yàn)報(bào)告

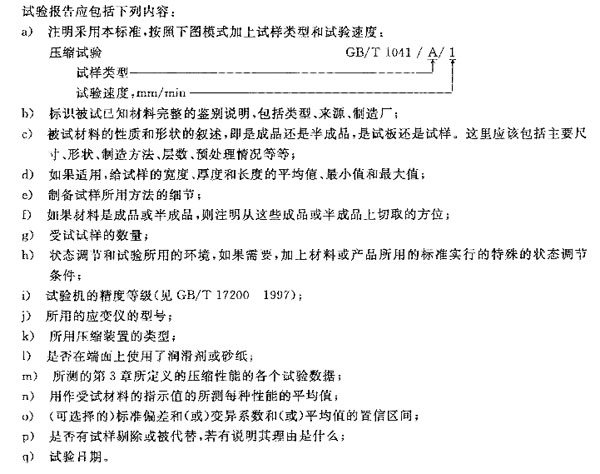

試驗(yàn)報(bào)告應(yīng)包含下列內(nèi)容（如下圖）：
來源：天氏庫力 發(fā)布日期
2018-07-26 瀏覽：
