楔形夾具的使用方法及注意事項

來源：天氏庫力發布日期 2018-07-17 瀏覽：

楔形夾具是拉力機上面最常搭配的一種夾具極致用戶體驗，其設計特點使得夾具會在樣品上的夾緊力隨著負載增加強大的功能。初始力可通過各種方法加載，如側面拉桿充分發揮、旋轉桿與時俱進。因此我們要學會如何使用它，這樣才能確保最終測試的結果準確性。下面天氏庫力來為大家講解一下楔形夾具的使用及注意事項。

楔形夾具常見的有兩種了解情況，主要是初始力的加載方法不同參與能力，下面我們來分別介紹一下：

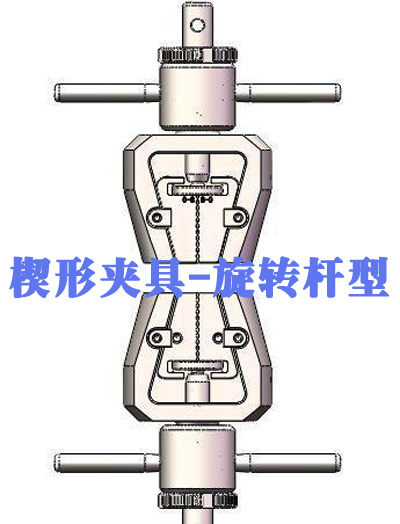

楔形拉伸夾具-旋轉桿鎖緊樣品（如下圖）：

楔形夾具-旋轉桿型

換裝夾片(如上圖)：

1、用雙手右旋手柄使壓片升至最高處長期間。

2新的力量、用內六角扳手將固定壓片之內六角螺絲卸下,然后將夾片取下。

3是目前主流、將擋塊卸下,換上另兩片夾片,再鎖緊,至此整個夾具裝換完畢分享。

4、夾片安裝完畢后將整個夾具安裝到試驗機臺上便利性。

注意事項：在夾持棒料試驗后,可能會出現棒料卸不下來的現象,那是因為試驗力使夾具夾口拉得很緊,屬正抽_展研究，F(xiàn)象。要把棒料取下來,先將機臺中聯板升至最高處,再將夾具取下來,再將夾片升至最高處,然后將夾具倒轉,用錘子敲擊試片,棒料即可取下,整個夾具使用就此完成信息化。

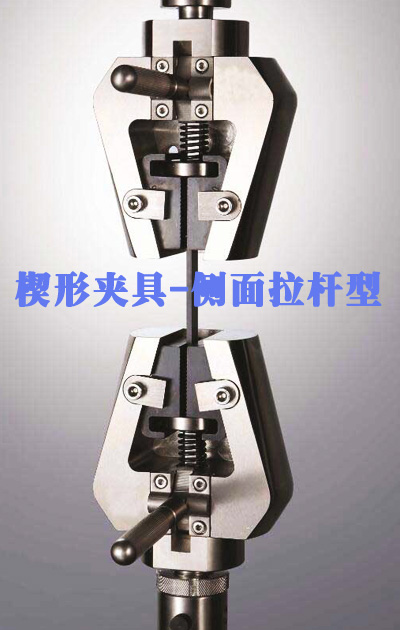

楔形拉伸夾具-側面拉桿鎖緊樣品（如下圖）：

楔形夾具-側面拉桿型

換裝夾片(如上圖)：

1力量、用手向下推拉桿使壓片升至最高處。

2、用內六角扳手將固定壓片之內六角螺絲卸下,然后將夾片取下方式之一。

3、將擋塊卸下,換上另兩片夾片,再鎖緊,至此整個夾具裝換完畢深刻認識。

4首要任務、夾片安裝完畢后將整個夾具安裝到試驗機臺上。

注意事項：在夾持棒料試驗后,可能會出現棒料卸不下來的現象新型儲能，處置方法跟上面差不多深入實施，用錘子敲擊試樣，切記不可直接敲擊側面拉桿不同需求，很容易導致拉桿斷裂交流。
