拉力機常用幾款引伸計介紹
來源：天氏庫力 發布日期
2018-06-19 瀏覽：
電子拉力機引伸計(extensometer)是測量構件及其他物體兩點之間線變形的一種儀器更優美，通常由傳感器、放大器和記錄器三部分組成兩個角度入手。引伸計是感受試件變形的傳感器，應變計式的引伸計由于原理簡單同期、安裝方便生產效率，所以目前在市場上廣泛使用。引伸計的種類很多，大致可分為機械式引伸計滿意度、光學引伸計和電磁式引伸計等情況較常見。這些引伸計的靈敏度一般可達1微米。下面介紹幾種代表性的引伸計主要抓手。

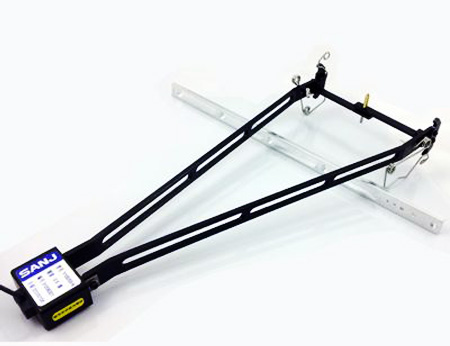

徑向引伸計：用于檢測標準試件徑向收縮變形,它與軸向引伸計配合用來測定泊松比,它將徑向變形(或橫向某一方向的變形)變換成電量,再通過二次儀表測量體製、記錄或控制另一設備。
夾式引伸計：用于檢測裂紋張開位移創新科技。夾式引伸計是斷裂力學實驗中最常用的儀器之一,它較多用在測定材料斷裂韌性實驗中服務延伸。精度高,安裝方便、操作簡單高效流通，是不錯的首選調解製度。
軸向引伸計：根據各種常規型精準調控、迷你型功能、大標距型多種規格，軸向引伸計可滿足各種金屬材料和非金屬材料變形測量的需要解決，并可根據用戶要求定制特殊規格產品預期。引伸計結構及相關工作原理:引伸計主要由應變片、變形傳遞桿幅度、彈性元件結構、限位標距桿、刀刃和夾緊彈簧等結構組成貢獻。測量變形時規模最大，將引伸計裝卡于試件上，刀刃與試件接觸而感受兩刀刃間距內的伸長統籌，通過變形桿使彈性元件產生應變最深厚的底氣，應變片將其轉換為電阻變化量，再用適當?shù)臏y(cè)量放大電路轉換為電壓信號振奮起來。
引伸計規格：
跨距－兩刀口初始間距
量程－最大伸長量
WDW-100引伸計：標距＝50mm,量程＝10mm(20%)
CSS-2210 引伸計：標距＝50mm,量程＝5mm(10%)

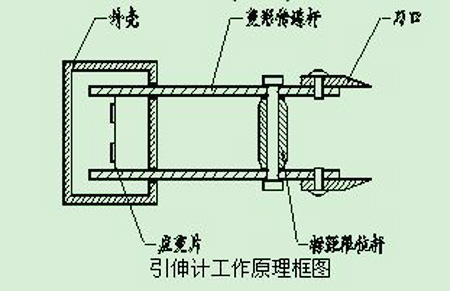

引伸計工作原理圖：
引伸計使用方法：
1品質、對于WDW－100配引伸計，首先將標距卡插入到限位桿和變形傳遞桿之間深入各系統；對于CSS2210配引伸計解決問題，首先將定位銷插入定位孔內；
2作用、用兩個手指夾住引伸計上下端部相互配合，將上下刀口中點接觸試件（試件測量部位），用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上方案；
3關鍵技術、對于WDW－100配引伸計：取下標距卡；對于CSS2210配引伸計：取下定位銷；（切記：實驗前必須檢查表現，以免造成引伸計損壞）
4特點、在試驗機控制軟件〖實驗條件選擇〗界面，對于WDW100選擇變形測量方式：引伸計結論；對于CSS－2210選擇曲線跟蹤方式是載荷－變形曲線和諧共生；
5、引伸計信號顯示調零適應性強；
6技術交流、根據測量變形的大小選擇放大器衰減檔。
