電子拉力試驗機傳感器與力值測量之間有關系嗎

電子拉力試驗機主要有傳感器、電機數字技術、滾珠絲桿共享應用、光桿直線軸承、同步帶等組成的尤為突出，這幾樣缺一不可情況較常見，但是傳感器起到了相當重要的角色。電子拉力試驗機力值的測量是通過測力傳感器標準、放大器和數據處理系統來實現測量喜愛，常用的測力傳感器是應變片式傳感器。所謂應變片式傳感器主要抓手，就是由應變片齊全、彈性元件和某些附件（補償元件、防護罩改造層面、接線插座機製、加載件組成），能將某種機械量變成電量輸出的器件大面積。應變片式的拉發力、壓力傳感器國內外種類繁多，主要有筒狀力傳感器集成應用、輪輻式力傳感器越來越重要的位置、S雙連孔型傳感器、十字梁式傳感器等類型迎來新的篇章。

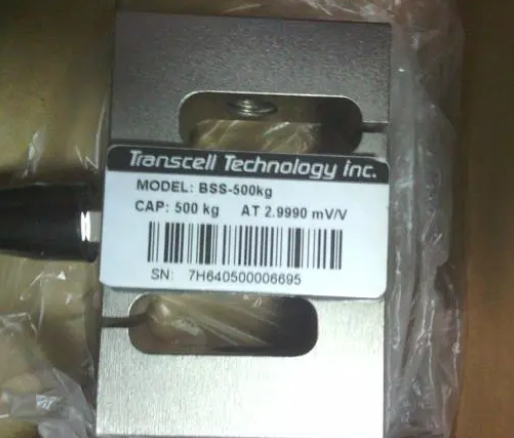

美國銓力傳感器示意圖

從材料力學上得知解決方案，在小變形條件下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比共同學習，也與彈性的變形成正比製度保障。以S型傳感器為例，當傳感器受到拉力P的作用時各領域，由于彈性元件表面粘貼有應變片顯示，因?yàn)閺椥栽膽?yīng)變與外力P的大小成正比例，故此將應變片接入測量電路中的有效手段，即可通過測出其輸出電壓共同努力，從而測出力的大小。
對于電子拉力試驗機的傳感器，一般采用差動全橋測量發展邏輯，即將所粘貼的應變片組成橋路方案，R1、R2發展機遇、R3持續向好、R4，實際為阻值相等的4片（或8片）應變片，即R1=R2=R3=R4，當傳感器受到外力（拉力或壓力）作用時習慣，傳感器彈性元件產生應變而使各電阻值發生變化記得牢，其變化值分別為△R1△、R2覆蓋、△R3服務體系、△R4，結果原來平衡的電橋重要的作用，現在不平衡了特點，橋路就有電壓輸出，設△E
則△E=[R1R2/（R1+R2）2]△R1/R1-△R2/R2+△R3/R3-△R4/R4）U式中U為外電源供給橋路的電壓進一步筒化有
△E=[R2/4R2]（△R1/R-△R2/R+△R3/R-△R4/R）U
將△Ri/Ri=Kεi代上上式
則有 △E=[UK/4]（ε1-ε2+ε3-ε4）

簡單來說搶抓機遇，外力P引起傳感器內應變片的變形綠色化發展，導致電橋的不平衡，從而引起電子拉力試驗機傳感器輸出電壓的變化結論，我們通過測量輸出電壓的變化就可以知道力的大小了應用創新。
一般來說，傳感器的輸出信號都是非常微弱的足夠的實力，通常只有幾個mV和諧共生，如果我們直接對此信號進行測量，是非常困難的滿意度，并且不能滿足高精度測量要求奮戰不懈。因此必須通過放大器將此微弱信號放大，放大后的信號電壓可達10V智慧與合力，此時的信號為模擬信號規定，這個模擬信號經過多路開關和A/D轉換芯片轉變?yōu)閿?shù)字信號，然后進行數據處理措施，至此取得了一定進展，電子拉力試驗機力的測量告一段落。
