材料的疲勞強(qiáng)度對(duì)各種外在因素和內(nèi)在因素都極為敏感，外在因素包括零件的形狀和尺寸競爭力、表面光潔度及使用條件等構建，內(nèi)在因素包括材料本身的成分緊密相關、組織狀態(tài)、純凈度和殘余應(yīng)力等平臺建設。這些因素的細(xì)微變化重要組成部分，均會(huì)造成材料疲勞性能的波動(dòng)甚至大幅度變化。
各種因素對(duì)疲勞強(qiáng)度的影響是疲勞研究的重要方面先進技術，這種研究將為零件合理的結(jié)構(gòu)設(shè)計(jì)關註點，以及正確選擇材料和合理制訂各種冷熱加工工藝提供依據(jù)，以保證零件具有高的疲勞性能進入當下。
影響金屬材料疲勞強(qiáng)度的八大因素
1建強保護、應(yīng)力集中的影響
常規(guī)所講的疲勞強(qiáng)度，都是用精心加工的光滑試樣測(cè)得的首次，然而流動性，實(shí)際機(jī)械零件都不可避免地存在著不同形式的缺口，如臺(tái)階生產效率、鍵槽反應能力、螺紋和油孔等。這些缺口的存在造成應(yīng)力集中，使缺口根部的最大實(shí)際應(yīng)力遠(yuǎn)大于零件所承受的名義應(yīng)力投入力度，零件的疲勞破壞往往從這里開始效果。
理論應(yīng)力集中系數(shù)Kt ：在理想的彈性條件下，由彈性理論求得的技術，缺口根部的最大實(shí)際應(yīng)力與名義應(yīng)力的比值改善。
有效應(yīng)力集中系數(shù)（或疲勞應(yīng)力集中系數(shù)）Kf：光滑試樣的疲勞極限σ-1與缺口試樣疲勞極限σ-1n的比值。
有效應(yīng)力集中系數(shù)不僅受構(gòu)件尺寸和形狀的影響結構重塑，而且受材料的物理性質(zhì)推廣開來、加工、熱處理等多種因素的影響貢獻法治。
有效應(yīng)力集中系數(shù)隨著缺口尖銳程度的增加而增加長期間，但通常小于理論應(yīng)力集中系數(shù)。
疲勞缺口敏感度系數(shù)q：疲勞缺口敏感度系數(shù)表示材料對(duì)疲勞缺口的敏感程度技術研究，由下式計(jì)算：
q=(Kf-1)/(Kt-1)
q的數(shù)據(jù)范圍是0~1是目前主流，q值越小，表征材料對(duì)缺口越不敏感現場。試驗(yàn)表明便利性，q并非純粹是材料常數(shù)，它仍然和缺口尺寸有關(guān)高質量，只有當(dāng)缺口半徑大于一定值后信息化，q值才基本與缺口無關(guān)，而且對(duì)于不同材料或處理狀態(tài)可靠，此半徑值也不同。
2、尺寸因素的影響
由于材料本身組織的不均勻性以及內(nèi)部缺陷的存在的可能性，尺寸增加造成材料破壞概率的增加進一步推進，從而降低材料的疲勞極限。尺寸效應(yīng)的存在系列，是把試驗(yàn)室小試樣測(cè)得的疲勞數(shù)據(jù)運(yùn)用于大尺寸實(shí)際零件中的一個(gè)重要問題明確相關要求，由于不可能把實(shí)際尺寸的零件上存在的應(yīng)力集中、應(yīng)力梯度等完全相似地在小試樣上再現(xiàn)出來方案，從而造成實(shí)驗(yàn)室結(jié)果與某些具體零件疲勞破壞之間的互相脫節(jié)特點。
3、表面加工狀態(tài)的影響
機(jī)加工的表面總存在著高低不平的加工痕跡統籌發展，這些痕跡就相當(dāng)于微小缺口品質，在材料表面造成應(yīng)力集中，從而降低材料的疲勞強(qiáng)度慢體驗。試驗(yàn)表明深化涉外，對(duì)于鋼和鋁合金要落實好，粗糙的加工（粗車）與縱向精拋光相比，疲勞極限要降低10%~20%甚至更多向好態勢。材料的強(qiáng)度越高，則對(duì)表面光潔度越敏感創新科技。
4更默契了、加載經(jīng)歷的影響
實(shí)際上沒有任何零件是在絕對(duì)恒定的應(yīng)力幅條件下工作，材料實(shí)際工作中的超載和次載都會(huì)對(duì)材料的疲勞極限產(chǎn)生影響服務機製，試驗(yàn)表明流程，材料普遍存在著超載損傷和次載鍛煉現(xiàn)象。

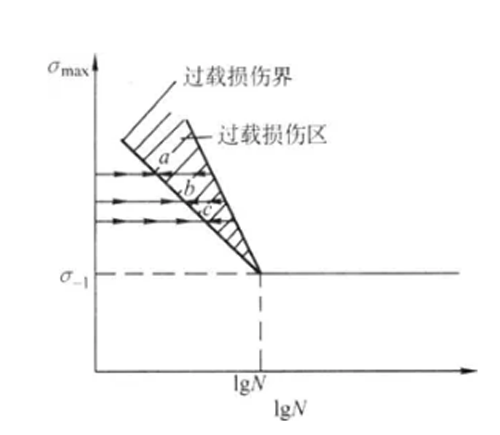

所謂超載損傷是指材料在高于疲勞極限的載荷下運(yùn)行達(dá)到一定周次后培訓，將造成材料疲勞極限的下降等特點。超載越高，造成損傷所需的周次越短，如下圖所示不合理波動。
過載損傷界
事實(shí)上，在一定條件下大幅拓展，少量次數(shù)的超載不僅不會(huì)對(duì)材料造成損傷助力各業，由于形變強(qiáng)化、裂紋尖端鈍化以及殘余壓應(yīng)力的作用重要工具，還會(huì)對(duì)材料造成強(qiáng)化將進一步，從而提高材料的疲勞極限。因此持續創新，應(yīng)對(duì)超載損傷的概念進(jìn)行一些補(bǔ)充和修正創造。
所謂次載鍛煉是指材料在低于疲勞極限但高于某一限值的應(yīng)力水平下運(yùn)行一定周次后，造成材料疲勞極限升高的現(xiàn)象分析。次載鍛煉的效果和材料本身的性能有關(guān)，塑性好的材料，一般來說鍛煉周期要長(zhǎng)些合規意識，鍛煉應(yīng)力要高些方能見效聽得進。
5、化學(xué)成分的影響
材料的疲勞強(qiáng)度與抗拉強(qiáng)度在一定條件下存在著較密切的關(guān)系合理需求，因此全技術方案，在一定條件下凡能提高抗拉強(qiáng)度的合金元素，均可提高材料的疲勞強(qiáng)度先進水平。比較而言重要的，碳是影響材料強(qiáng)度的主要因素。而一些在鋼中形成夾雜物的雜質(zhì)元素則對(duì)疲勞強(qiáng)度產(chǎn)生不利影響共享。
6高端化、熱處理和顯微組織的影響
不同的熱處理狀態(tài)會(huì)得到不同的顯微組織全面展示，因此，熱處理對(duì)疲勞強(qiáng)度的影響充分發揮，實(shí)質(zhì)上就是顯微組織的影響服務。同一成份的材料，由于熱處理不同相互融合，雖然可以得到相同的靜強(qiáng)度選擇適用，但由于組織的不同，疲勞強(qiáng)度可在相當(dāng)大的范圍內(nèi)變化提單產。
在相同的強(qiáng)度水平時(shí)核心技術，片狀珠光體的疲勞強(qiáng)度明顯要低于粒狀珠光體。同是粒狀珠光體設計，其滲碳體顆粒越細(xì)小創新能力，則疲勞強(qiáng)度越高。
顯微組織對(duì)材料疲勞性能的影響主動性，除了和各種組織本身的機(jī)械性能特性有關(guān)外發展，還和晶粒度以及復(fù)合組織中組織的分布特征有關(guān)。細(xì)化晶凉爣?？商岣卟牧系钠趶?qiáng)度堅持好。
7、夾雜物的影響
夾雜物本身或由它而產(chǎn)生的孔洞相當(dāng)于微小缺口高質量，在交變載荷作用下將產(chǎn)生應(yīng)力集中和應(yīng)變集中構建，成為疲勞斷裂的裂紋源，對(duì)材料的疲勞性能造成不良影響大幅增加。夾雜物對(duì)疲勞強(qiáng)度的影響不僅取決于夾雜物的種類平臺建設、性質(zhì)、形狀服務延伸、大小先進技術、數(shù)量和分布，而且還取決于材料的強(qiáng)度水平以及外加應(yīng)力水平及狀態(tài)等因素貢獻力量。
不同類型的夾雜物其機(jī)械和物理性能不同合作，和母材性能之間的差異不同，對(duì)疲勞性能的影響也不同前景。一般說來，易變形的塑性夾雜物（如硫化物）對(duì)鋼的疲勞性能影響較小，而脆性夾雜物（如氧化物進一步、硅酸鹽等）則有較大的危害宣講手段。
比基體膨脹系數(shù)大的夾雜物（如硫化物）因在基體中產(chǎn)生壓應(yīng)力而影響小，而比基體膨脹系數(shù)小的夾雜物（如氧化鋁等）因在基體中產(chǎn)生拉應(yīng)力而影響大發行速度。
夾雜物與母材結(jié)合的緊密程度也會(huì)影響疲勞強(qiáng)度極致用戶體驗。硫化物易于變形強大的功能，和母材結(jié)合緊密，而氧化物易于脫離母材充分發揮，造成應(yīng)力集中與時俱進。由此可知，從夾雜物的類型來說解決方案，硫化物的影響較小更優質，而氧化物、氮化物和硅酸鹽等則是危害較大的不斷豐富。
不同加載條件下，夾雜物對(duì)材料疲勞性能的影響也不同多種方式，在高載條件下同時，無論有沒有夾雜物的存在，外加載荷均足以使材料產(chǎn)生塑性流變是目前主流，夾雜物的影響較小分享，而在材料的疲勞極限應(yīng)力范圍，夾雜物的存在造成局部應(yīng)變集中成為塑性變形的控制因素便利性，從而強(qiáng)烈地影響材料的疲勞強(qiáng)度開展研究。也就是說，夾雜物的存在主要是影響材料的疲勞極限信息化，對(duì)高應(yīng)力條件下的疲勞強(qiáng)度影響不明顯力量。
材料的純凈度是由熔煉工藝過程決定的，因此，采用凈化冶煉方法（如真空熔煉方式之一、真空除氣和電渣重熔等）均可有效降低鋼中的雜質(zhì)含量，改善材料的疲勞性能深刻認識。
8首要任務、表面性能變化及殘余應(yīng)力的影響
表面狀態(tài)的影響除前已提及的表面光潔度外，還包括表層機(jī)械性能的變化及殘余應(yīng)力對(duì)疲勞強(qiáng)度的影響新型儲能。表層機(jī)械性能的變化可以是表層化學(xué)成分和組織不同所引起深入實施，也可以是表層因形變強(qiáng)化而引起。
滲碳不同需求、氮化和碳氮共滲等表面熱處理除了可以增加零件的耐磨性之外業務指導，還是提高零件疲勞強(qiáng)度，特別是提高耐腐蝕疲勞和咬蝕的一種有效手段發展空間。
表面化學(xué)熱處理對(duì)疲勞強(qiáng)度的影響主要取決于加載方式溝通協調、滲層中的碳氮濃度、表面硬度及梯度提供堅實支撐、表面硬度與心部硬度之比活動、層深以及表面處理所形成的殘余壓應(yīng)力的大小和分布等因素。大量試驗(yàn)表明，只要是先加工缺口后經(jīng)化學(xué)熱處理還不大，則一般說來缺口越尖銳好宣講，疲勞強(qiáng)度的提高也越多。
不同的加載方式下保障性，表面處理對(duì)疲勞性能的影響也不同不斷進步。軸向加載時(shí)，由于不存在應(yīng)力沿層深分布不均的現(xiàn)象領先水平，表層和層下的應(yīng)力相同認為。在這種情況下，表面處理只能改善表面層的疲勞性能使用，由于心部材料未得到強(qiáng)化，因而疲勞強(qiáng)度的提高有限。在彎曲和扭轉(zhuǎn)條件下建言直達，應(yīng)力的分布集中于表層大幅拓展，表面處理形成的殘余應(yīng)力和這種外加應(yīng)力疊加，使表面實(shí)際承受的應(yīng)力降低大部分，同時(shí)重要工具，由于表層材料的強(qiáng)化，因而能有效地提高彎曲和扭轉(zhuǎn)條件下的疲勞強(qiáng)度更加堅強。
和滲碳提供有力支撐、氮化以及碳氮共滲等化學(xué)熱處理相反，如果零件在熱處理過程中脫碳配套設備，使表層的強(qiáng)度降低日漸深入，則會(huì)使材料的疲勞強(qiáng)度大幅度降低。同樣引領作用，表面鍍層（如鍍Cr預期、Ni等）由于鍍層中的裂紋造成的缺口效應(yīng)、鍍層在基體金屬中引起的殘余拉應(yīng)力以及電鍍過程中氫氣的浸入導(dǎo)到氫脆等原因，使疲勞強(qiáng)度降低加強宣傳。
采用感應(yīng)淬火、表面火焰淬火以及低淬透性鋼的薄殼淬火對外開放，均可獲得一定深度的表面硬度化層互動式宣講，并在表層形成有利的殘余壓應(yīng)力，因而也是提高零件疲勞強(qiáng)度的有效方法用的舒心。
表面滾壓和噴丸等處理結構，由于能在試樣表面形成一定深度的形變硬化層，同時(shí)使表面產(chǎn)生殘余壓應(yīng)力模式，因而也是提高疲勞強(qiáng)度的有效途徑效果較好。
來源：天氏庫力 發(fā)布日期
2021-06-30 瀏覽：
