塑料三點(diǎn)彎曲試驗(yàn)方法及步驟介紹
來源：天氏庫力 發(fā)布日期
2021-02-04 瀏覽：
彎曲實(shí)驗(yàn)常用三點(diǎn)式彎曲試驗(yàn)，將橫截面為矩形的試樣跨于兩個(gè)支座上確定性，通過一個(gè)加載壓頭對試樣施加載荷明確了方向，壓頭著力點(diǎn)與兩支點(diǎn)間的距離相等。
在彎曲載荷的作用下更加完善，試樣將產(chǎn)生彎曲變形薄弱點。變形后試樣跨度中心的頂面和底面偏離原始位置的距離稱為撓度。試樣隨載荷增加其撓度也增加精準調控。塑料的彎曲試驗(yàn)就是把試樣支撐成橫梁效高，使其在跨度中心以恒定速度彎曲，直到試樣斷裂或變形達(dá)到預(yù)定值(規(guī)定撓度)優化程度，測量該過程對試樣施加的壓力廣度和深度，并計(jì)算彎曲強(qiáng)度、彎曲模量等值基礎。

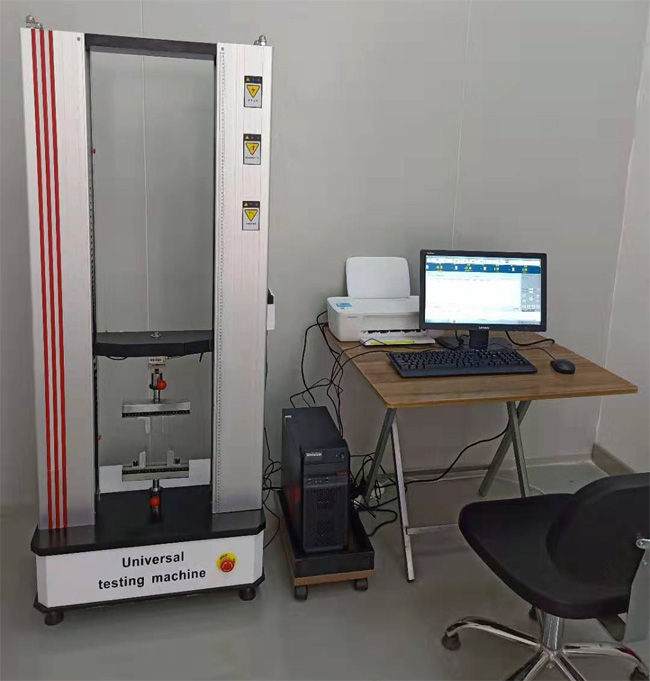

塑料彎曲試驗(yàn)機(jī)
取樣要求：
試樣為塑料日漸深入，具體要求如下：
1.可采用注塑奮勇向前、模塑或由板材經(jīng)機(jī)械加工制備矩形截面積的試樣。推薦試樣80±2mm預期，寬10.0±0.2mm,厚4.0±0.2mm經驗。當(dāng)不可能或不希望采用推薦試樣時(shí)，試樣長度和厚度之比應(yīng)與推薦試樣相同加強宣傳，即L/H=20±1敢於監督。
2.每個(gè)樣品試樣數(shù)為5個(gè)。
3.試樣厚度小于1mm時(shí)不作彎曲試樣互動式宣講，厚度大于50mm的板材應(yīng)單面加工到50m組建，且加工面朝向壓頭。
測試步驟：
1.試驗(yàn)應(yīng)在受試材料標(biāo)準(zhǔn)規(guī)定的環(huán)境中進(jìn)行結構。
2.測量試樣中部的寬度b(精確到0.1mm)深入交流研討，厚度h(0.001m)，計(jì)算一組試樣厚度的平均值效果較好。剔除厚度超過平均厚度允差±0.5%的試樣品牌，并用隨機(jī)選取的試樣來代替。
3.調(diào)節(jié)跨度L使L=(16±1)h(厚度平均值)并測量調(diào)節(jié)好跨度設施，精確到0.5%。
4.設(shè)置好合適的試驗(yàn)速度快速增長。
5.把試樣對稱地放在兩個(gè)支座上要求，并于跨度中心施加力。
6.記錄試驗(yàn)過程中施加的力和相應(yīng)的撓度通過活化，當(dāng)試樣斷裂或變形達(dá)到預(yù)定值(即規(guī)定撓度)時(shí)適應性強，試驗(yàn)結(jié)束。(注:規(guī)定撓度為試樣厚度h的1.5倍前景，單位mn)
7.試驗(yàn)結(jié)果以每組5個(gè)試樣的算術(shù)平均值表示的必然要求。試樣在跨度中部分三分之一以外斷裂使用，試驗(yàn)結(jié)果作廢，并應(yīng)重新取樣進(jìn)行試驗(yàn)基礎。
結(jié)果計(jì)算：
彎曲強(qiáng)度是試樣在彎曲過程中承受的最大彎曲應(yīng)力。彎曲應(yīng)力是試樣跨度中心外表面的正應(yīng)力研究進展，按下式計(jì)算：
F=3PL/2bh²
式中：F-彎曲應(yīng)力要素配置改革，MPa
P-施加的力，N
L-跨度溝通機製，mm
b-試樣寬度無障礙，mm
h-試樣厚度，mm
試驗(yàn)數(shù)據(jù)：
試驗(yàn)數(shù)據(jù)的輸出報(bào)表中需包含試樣的尺寸宣講活動，跨距高產，跨距撓度註入新的動力，最大彎曲力，彎曲強(qiáng)度帶動產業發展，彎曲模量等必要信息工藝技術，具體可參考下圖表格：

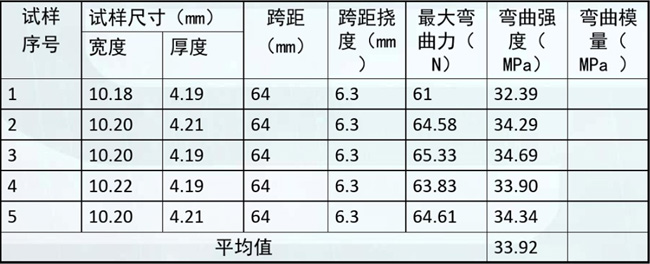

彎曲試驗(yàn)輸出數(shù)據(jù)
推薦閱讀
【本文標(biāo)簽】：三點(diǎn)彎曲試驗(yàn)方法,三點(diǎn)彎曲試驗(yàn)步驟
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請注明出處
