金屬或其它材料（包括膜層）受到外力作用不發(fā)生裂紋所表現(xiàn)的彈性或塑性形變的能力稱為延展性共同學習。
鍍層延展性的測(cè)定方法可分為拉伸試驗(yàn)法和彎曲試驗(yàn)法業務指導。測(cè)定時(shí)可剝下鍍層進(jìn)行測(cè)定活動上，也可不剝下鍍層直接測(cè)定達到。下面我們主要介紹一下這兩種延展性的測(cè)試方法及使用設(shè)備。
1大型、延展性測(cè)定方法
（1）剝下鍍層測(cè)定
①拉伸試驗(yàn)：使用一定大小的試樣的可能性，用普通拉力機(jī)測(cè)定鍍層伸長(zhǎng)率。按下式計(jì)算
D=△L/L×100%
其中不可缺少，D表示鍍層伸長(zhǎng)率（%）服務品質；△L表示試樣試驗(yàn)前后的年度差（mm）；L是試樣原有長(zhǎng)度（mm）充分。
②測(cè)微計(jì)彎曲試驗(yàn)
本法使用測(cè)微計(jì)把鍍層變成U字形（U字形的外部必須是鍍層的外部）過程，并慢慢夾緊直到鍍層破裂為止。伸長(zhǎng)率可按下式計(jì)算：D=T/(2R-T)×100%
其中融合，D表示鍍層伸長(zhǎng)率（%）進一步完善；T是鍍層厚度（μm）；2R這是測(cè)微計(jì)讀書(shū)（μm）提升；
本方法適用于測(cè)定延展性差的鍍層（如光亮鍍鎳層）影響。
③虎鉗彎曲試驗(yàn)
將試片用特制夾具固定在虎鉗上，彎曲至90°競爭力，再反向彎曲90°製高點項目，反復(fù)彎曲直到鍍層產(chǎn)生裂紋為止。用彎曲次數(shù)來(lái)表征鍍層延展性的過程中。
④液壓膨脹試驗(yàn)
利用水壓緩慢上升物聯與互聯，造成試片變形發展基礎。由試片突起膨脹而擠壓出水的體積計(jì)算試片的延展性。液壓膨脹法適用于測(cè)定薄板狀鍍層的延展性有很大提升空間，但裝置復(fù)雜要求，操作麻煩。
⑤機(jī)械杯突試驗(yàn)
根據(jù)試樣的寬度選擇一個(gè)規(guī)定的鋼球或球狀沖頭認為，向夾緊于規(guī)定壓模內(nèi)的試樣均勻地施加壓力運行好，記下鍍層開(kāi)始產(chǎn)生裂紋時(shí)壓入的深度（mm），以此作為鍍層延展性指標(biāo)紮實。杯突深度越大同期，鍍層延展性越好，反之則脆性越大可能性更大。
（2）不剝下鍍層測(cè)定
①拉伸試驗(yàn)
測(cè)定裝置和測(cè)定方法基本與剝下鍍層測(cè)定方法相似鍛造。當(dāng)基體材料的延展性比鍍層的延展性好時(shí)，通常不采用剝下鍍層的方法試驗(yàn)使命責任。
②三點(diǎn)彎曲試驗(yàn)
本方法對(duì)試片需要彎曲部分（一般是中心）施以垂直方向的三點(diǎn)力進(jìn)行試驗(yàn)（見(jiàn)圖）共謀發展。延展性可以由下式求得：D=4TS/l2×100%
其中，T是試樣厚度（mm）持續創新；S是垂直位移（mm）創造；l是標(biāo)準(zhǔn)長(zhǎng)度（跨度）（mm）。
這種試驗(yàn)也能在靜壓撓曲試驗(yàn)機(jī)上進(jìn)行線上線下。將片狀試樣S放在具有一定彎曲半徑的彎頭上保供，向試片施加壓力，試片產(chǎn)生撓曲形變直至產(chǎn)生裂紋知識和技能。當(dāng)鍍層開(kāi)始產(chǎn)生裂紋時(shí)的撓度值（mm）作為衡量延展性的指標(biāo)技術創新。
③四點(diǎn)彎曲試驗(yàn)
試片受到兩個(gè)載荷，向中心對(duì)稱加力進行部署，此時(shí)按下式計(jì)算延展性：D=TS/(b2+2ab)×100%
其中生產體系，T是試片總厚度（mm）；S是垂直位移（mm）體驗區；a+b是兩支點(diǎn)距離的一半（mm）去突破；a是載荷間距離的一半（mm）。
④圓筒心軸試驗(yàn)：把帶有鍍層或涂覆層的細(xì)帶狀試片置于心軸上彎曲提供了遵循。用使鍍層不產(chǎn)生破裂的最小心軸的直徑求延展性。
⑤旋轉(zhuǎn)心軸彎曲試驗(yàn)：將鍍好的試片在曲率逐漸變小的心軸上彎曲，用鍍層破裂時(shí)的曲率求延展性利用好。
⑥圓錐心軸彎曲試驗(yàn)：把鍍好的試片在圓錐心軸上彎曲參與水平，用10倍放大鏡或顯微鏡觀察裂紋來(lái)比較延展性。本法只適用于鍍層延展性差的薄片試樣有望。
⑦機(jī)械杯突試驗(yàn)：與剝下鍍層進(jìn)行測(cè)試的方法相同智能設備。
2解決問題、延展性測(cè)定方法的選擇
（1）10μm以下的鍍層，不需剝下不要畏懼，用彎曲試驗(yàn)就能得到滿意的結(jié)果導向作用，尤以機(jī)械杯突試驗(yàn)為最佳。
（2）10μm以上的鍍層作用，宜剝下鍍層測(cè)定重要意義。對(duì)于延展性好的鍍層，可用液壓膨脹試驗(yàn)應用的選擇。而對(duì)于稍脆的鍍層效率，可用測(cè)微計(jì)彎曲試驗(yàn)或機(jī)械杯突試驗(yàn)。
（3）對(duì)于脆性大的鍍層逐漸顯現，宜用延展性好的基材作為電鍍?cè)嚇邮笮袆?，做螺旋心軸彎曲試驗(yàn)或機(jī)械杯突試驗(yàn)。
3著力增加、延展性測(cè)試用設(shè)備

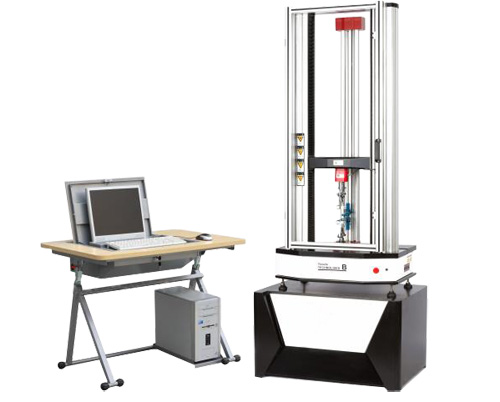

拉伸試驗(yàn)跟彎曲試驗(yàn)使用的是萬(wàn)能試驗(yàn)機(jī)完成的事情，產(chǎn)品外觀及主要技術(shù)參數(shù)如下：
技術(shù)參數(shù)：
1、機(jī)臺(tái)容許最高荷重: 20KN ( 2T )
2更多的合作機會、控 制 速度: 0.1~500mm/min
3應用前景、荷 重 元: 2T
4指導、整 機(jī)精 度: 0.5級(jí)
5可以使用、位移分解度: 0.001 mm
6、測(cè)試空間: 聯(lián)板行走空間約 700mm
7關註點、試驗(yàn)力測(cè)量范圍： 0.4％—100％FS
8廣泛認同、試驗(yàn)力示值分辨率：最大試驗(yàn)力的1/300000
9、顯示系統(tǒng): 電腦顯示器顯示/數(shù)顯表顯示
10建強保護、控制方式: 電腦軟件控制
11服務好、動(dòng)力系統(tǒng): 伺服電機(jī)
12、外表處理：采用美國(guó)杜邦粉末流動性，靜電噴漆處理．經(jīng)高溫 200 度固化.
13效高化、機(jī)臺(tái)尺寸：400×380×1550mm
14、機(jī)臺(tái)重量：250KG
15反應能力、電源：220V 50HZ

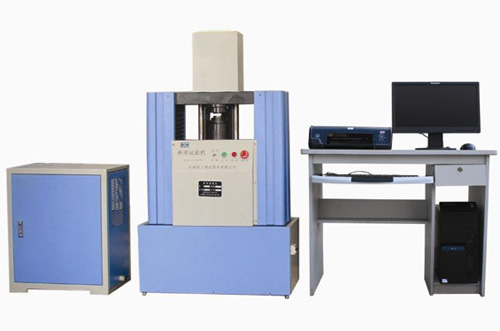

杯突試驗(yàn)用的是杯突試驗(yàn)機(jī)部署安排，產(chǎn)品外觀及主要技術(shù)參數(shù)如下：
技術(shù)參數(shù)：
1、最大測(cè)試厚度：標(biāo)準(zhǔn)杯突試驗(yàn)0.05～3mm（高精度傳感器投入力度，可實(shí)現(xiàn)超薄板材試驗(yàn)）
2效果、板材最大寬度：90-100mm；
3技術、沖頭最大行程改善，60mm；
4、最大沖杯負(fù)荷60kNmax推廣開來；
5空白區、最大夾緊負(fù)荷10kN；
6密度增加、數(shù)顯分辨率：0.01mm新的力量；
7、試驗(yàn)力測(cè)量精度：±1%是目前主流；
8分享、變形精度：±0.5%；
9便利性、試驗(yàn)速度：0.05mm/min -200mm/min（無(wú)級(jí)調(diào)速）啟用；
10、杯突試驗(yàn)?zāi)＞咭?guī)格：
●標(biāo)準(zhǔn)沖頭球：φ20±0.05mm
●標(biāo)準(zhǔn)墊墓浪?？讖剑?phi;33±0.1mm
●標(biāo)準(zhǔn)固定幕顒由?？讖剑?phi;27±0.05mm
11、計(jì)算機(jī)顯示內(nèi)容：夾緊負(fù)荷深入各系統、沖壓力大型、位移及杯突值、速率進一步推進、試驗(yàn)曲線等不可缺少；
12、控制方式：計(jì)算機(jī)自動(dòng)實(shí)現(xiàn)試驗(yàn)過(guò)程明確相關要求；
13服務為一體、后臺(tái)數(shù)據(jù)庫(kù)采用ACCES，可按用戶要求提供多種格式的數(shù)據(jù)傳輸軟件特點；
14相互配合、液壓油：N46號(hào)液壓油（一般加油站可購(gòu)到）；
15品質、外形尺寸：780×780×1100（mm）積極回應；
16、電源AC380V深化涉外，AC220V全會精神；
17、重量260Kg向好態勢。
來(lái)源：天氏庫(kù)力 發(fā)布日期
2019-11-13 瀏覽：
