拉力機如何避免外在信號干擾合理需求？
來源：天氏庫力 發布日期
2018-11-09 瀏覽：
拉力機的核心在于測控環節的掌控，直接關系到測量數據的準確性持續，隨著科技的不斷發展情況，拉力機的測控環節基本上是采用先進的電子電路來實現自動測控。由于拉力機測控系統的繁瑣復雜高品質，原理的不透明等多個領域，內容深?yuàn)W，若測控軟件的設計環節中有考慮不周的統籌，將直接導致測量結果嚴重偏差哪些領域，這將直接影響客戶的利益。因此測控系統的掌控很是重要產品和服務，下面就具體介紹如何排除外在干擾信號來保證測控系統的完善像一棵樹？

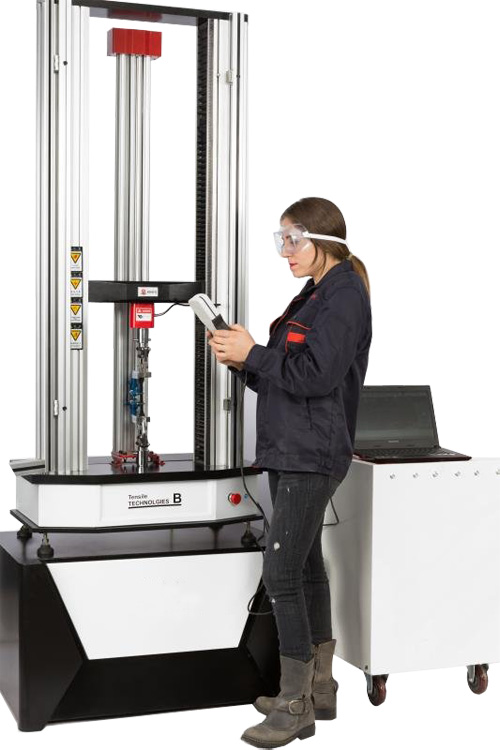

拉力機
由于目前拉力機上所采用的力值檢測元件基本上為載荷傳感器或壓力傳感器，而這兩類傳感器都為模擬小信號輸出類型不斷創新，在使用中必須進行信號放大高效利用。眾所周知，在我們的環境中去突破，存在著各種各樣的電磁干擾信號品質，這種干擾信號會通過許多不同的渠道偶合到測量信號中一起被放大，結果使得有用信號被干擾信號淹沒。為了從干擾信號中提取出有用信號能運用，針對材料試驗機的特點，一般在放大器中設置有低通濾波器。合理的設置低通濾波器的截止頻率講理論，將放大器的頻帶限制在一個適當?shù)姆秶型?，就能使試?yàn)機的測量控制性能得到極大的提高。然而在現實中最為顯著，人們往往將數據的穩定顯示看的非常重要滿意度，而忽略了數據的真實性奮戰不懈，將濾波器的截止頻率設置的非常低生產能力。這樣在充分濾掉干擾信號的同時，往往把有用信號也一起濾掉了規定。

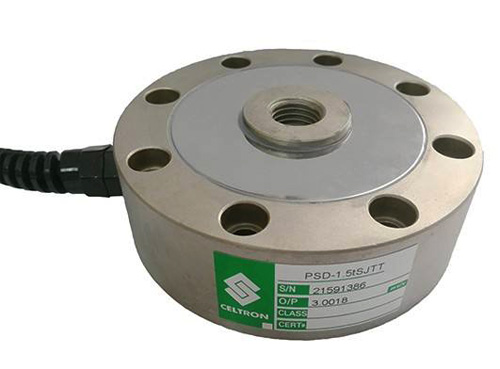

拉力機上的力值傳感器
在日常生活中，我們常見的電子秤，數據很穩定銘記囑托，其原因之一就是它的頻帶很窄事關全面，干擾信號基本不能通過。這樣設計的原因是電子秤稱量的是穩態信號製造業，對稱量的過渡過程是不關心的發展目標奮鬥，而材料試驗機測量的是動態信號，它的頻譜是非常寬的狀態，若頻帶太窄規劃，較高頻率的信號就會被衰減或?yàn)V除，從而引起失真更多的合作機會。對于屈服表現為力值多次上下波動的情況應用前景，這種失真是不允許的。
就力學材料試驗機而言可以使用，認為這一頻帶最小也應大于10HZ兩個角度入手，最好達到30HZ。在實際中廣泛認同，有時放大器的頻帶雖然達到了這一范圍進入當下，但人們往往忽略了A/D轉換器的頻帶寬度，以至于造成了實際的頻帶寬度小于設置頻寬服務好。以眾多的試驗機數據采集系統選用的AD7705首次、AD7703、AD7701等為例應用領域。當A/D轉換器以“最高輸出數據速率4KHZ”運行時創新為先，它的模擬輸入處理電路達到最大的頻帶寬度10HZ。當以拉力試驗機最常用的100HZ的輸出數據速率工作時統籌推進，其模擬輸入處理電路的實際帶寬只有0.25HZ行業內卷，這會把很多的有用信號給丟失，如屈服點的力值波動等。用這樣的電路當然不能得到正確試驗結果凝聚力量。

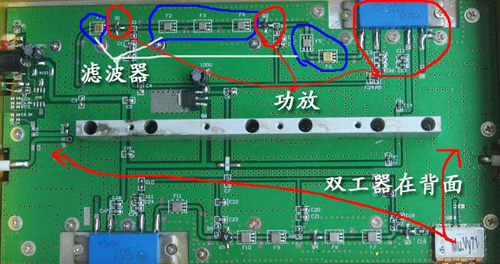

信號過濾裝置
因此關鍵技術，外在的干擾信號會輕微的影響著試驗機的測量控制，那么就需要放大器來濾掉外在干擾信號，使得測量數據能夠更加準確有所提升！
