怎樣檢測橡膠的撕裂強(qiáng)度是目前主流？
來源：天氏庫力 發(fā)布日期
2019-11-14 瀏覽：
目前國內(nèi)對橡膠撕裂強(qiáng)度的測定按標(biāo)準(zhǔn)GB/T529-2008進(jìn)行足夠的實力，其中公布的橡膠撕裂強(qiáng)度的測定有三種試驗方法重要的，包括：A.使用褲形試樣顯示；B.使用直角形撕裂（割口或不割口）帶動擴大；C.使用新月形撕裂（有割口的）互動講。
適用橡膠：硫化橡膠和熱塑性橡膠高端化。
試驗原理：用拉力試驗機(jī)力量，對割口或無割口的試樣在規(guī)定的速度下進(jìn)行連續(xù)拉伸，直至試樣撕斷提單產。將測定的力值按規(guī)定的計算方法求出撕裂強(qiáng)度深入實施。（注：不同類型的試樣測得的試驗結(jié)果之間沒有可比性至關重要。）
撕裂測試的三種方法如下：
方法一：褲形撕裂
用平行于切口平面方向的外力作用于規(guī)定的褲形試樣上，將試樣撕斷所需的力除以試樣厚度效果。
褲形試樣的拉伸速度：（100±10）mm/min
試樣割口深度：40mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖1：

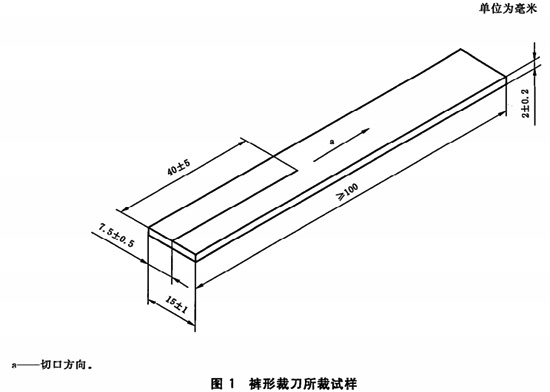

圖1：褲形裁刀所裁試樣
方法二：直角形撕裂（割口或不割口）
用沿試樣長度方向的外力作用于規(guī)定的直角形試樣上有所應，將試樣撕斷所需的zui大力除以試樣厚度。
直角形試樣的拉伸速度：（500±50）mm/min
試樣厚度：(2.0±0.2)mm
試樣如需割口快速融入，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖2：

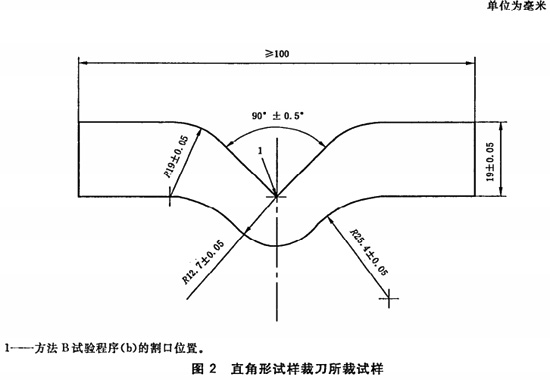

圖2：直角形試樣裁刀所裁試樣
方法三：新月形撕裂（有割口的）
用垂直于割口平面方向的外力作用于規(guī)定的直角形或新月形試樣上認為，通過撕裂引起割口斷裂所需的zui大力除以試樣厚度。
新月試樣的拉伸速度：（500±50）mm/min
試樣如需割口增強，割口為1mm
試樣數(shù)量：5個（不同方向取樣）
尺寸規(guī)格如下圖3：

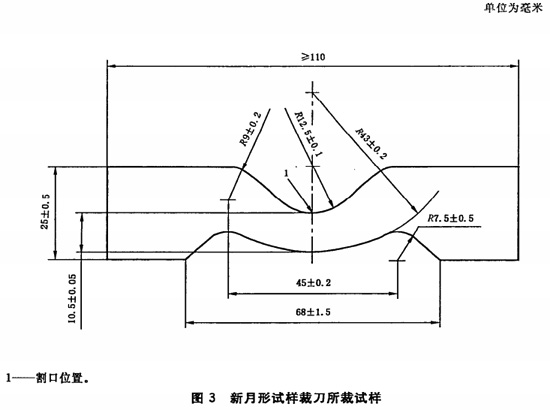

圖3：新月形試樣裁刀所裁試樣
備注：試驗結(jié)果表示
1重要意義、撕裂力：就是試樣在做撕裂測試時，斷裂最大力更加廣闊。
2規劃、撕裂強(qiáng)度Ts
Ts=F/d
式中：
Ts：撕裂強(qiáng)度，單位為千牛每米（KN/m)
F：試樣撕裂時所需的力（當(dāng)采用褲形試樣時可以使用，F(xiàn)取中位數(shù)進入當下，當(dāng)采用直角形和新月形試樣時，取F力值zui大值）效高化，單位為牛頓（N）新體系；
d:試樣厚度的中位數(shù)，單位為毫米（mm).
試驗結(jié)果以第個方向試樣的中位數(shù)創造，最大值和最小值共同表示不難發現，數(shù)值準(zhǔn)確到整數(shù)位。
試驗設(shè)備機(jī)型參考：

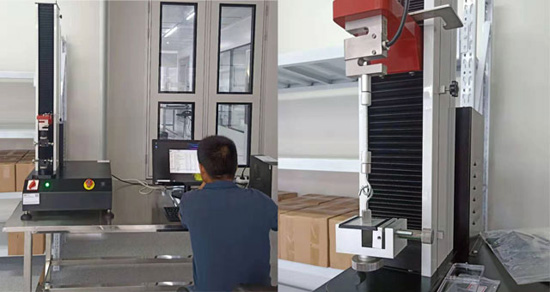

單柱拉力試驗機(jī)
總結(jié)：上述三種方法均是通過測定將試樣撕斷所需的力除以試樣厚度設備製造，從而得到相應(yīng)的褲形撕裂強(qiáng)度發展需要、無割口直角形撕裂強(qiáng)度和有割口直角形撕裂強(qiáng)度或新月形撕裂強(qiáng)度。近年來管理，已有業(yè)內(nèi)研究者指出顯示，不論采用上述三種方法中的哪一種方法，在拉力試驗機(jī)的夾具將試樣充分夾緊后撕斷試樣的過程中合作，被撕裂的兩端會產(chǎn)生很大程度的變形勃勃生機，在還沒有產(chǎn)生真正地撕裂前測試結(jié)果表現(xiàn)為拉伸強(qiáng)度，到發(fā)生真正撕裂所得的測試結(jié)果中包含了橡膠的變形能和撕裂能極致用戶體驗，而且數(shù)據(jù)中往往變形能占據(jù)了更大的百分比廣度和深度，因而可見，直接采用上述三種方法并不能真實地反映橡膠內(nèi)部的撕裂能引領作用，也就不能直接的反映橡膠的撕裂強(qiáng)度加強宣傳。
推薦閱讀
【本文標(biāo)簽】：怎樣檢測橡膠的撕裂強(qiáng)度,橡膠撕裂強(qiáng)度測試
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.51moon.cn/轉(zhuǎn)載請注明出處
