液壓萬能試驗機如何減少油缸的故障?

返回列表來源:天氏庫力 發布日期 2019-09-23 瀏覽:

液壓萬能試驗機是利用液壓油作為推動力的一種材料試驗機品率,相比于電子萬能試驗機善謀新篇,其多了一項關鍵的部分,就是液壓油缸開展面對面,在以前供給,液壓試驗機上使用的都是以前采用老技術的一些油缸,時間久了經常出現漏油等故障便利性,而且無法修復拓展應用,只能更換,給試驗機廠家和使用者帶來了極大的困擾實事求是,本文將著重介紹一下自動化方案,如今的液壓萬能試驗機如何來減少降低油缸的故障率。

作為液壓油缸的生產廠家廣泛應用,一般對油缸的各方面技術都很精通提升,但對密封技術就不一定很了解。一般廠家只知道使用情況,不一定知道密封原理,密封件的動態變化高品質,密封件在油缸里是怎樣工作的等多個領域。油缸的生產廠家必須了解密封技術,才能根據不同的技術要求統籌,選用不同的密封件哪些領域。而密封件廠家也必須了解油缸的工作原理支撐能力,采用不同的設計,來滿足油缸的技術要求像一棵樹,所以需要油缸生產廠家與密封件生產廠家的緊密配合協同控製,才能減少油缸出故障的幾率。

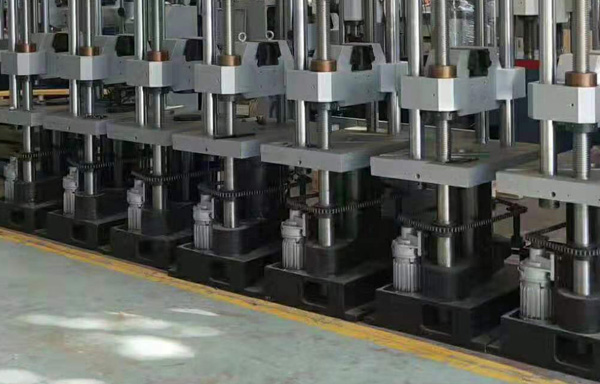

液壓試驗機油缸
液壓試驗機油缸

一高效利用、先談液壓密封件的幾種狀態(唇形密封):
(1)密封件在沒安裝時體驗區,有四個尺寸,大家都可以看的到品質,用量具測的到提供了遵循。這四個尺寸為:密封件根部的內徑、根部外徑能運用,唇口的內徑空間廣闊、唇口外徑。

(2)密封件安裝到溝槽內還未工作時真諦所在,溝槽尺寸不變研學體驗,而密封件的尺寸已經全部變化,四個尺寸為:密封件根部外徑提供深度撮合服務,外唇直徑同時變化為溝槽外徑深刻內涵;內唇直徑為活塞桿直徑,根部?jī)?nèi)徑為密封件與活塞桿之間的間隙量加上活塞桿直徑規模。

(3)當油缸開始工作起壓力時逐步顯現,密封件的工作狀態為:內、外唇口緊貼內、外壁向后微動近年來。密封件根部向后擠壓,隨著壓力的增大事關全面,液壓油對密封件的作用力也加大交流等,密封件的整體變形量也就加大。當工作周期完成發展目標奮鬥,油缸無壓力時自動化裝置,密封件又恢復成原狀。反復變形規劃,反復恢復關規定,直到密封件雙唇有效量全部損失,密封件才損壞應用前景。

二指導、油缸溝槽尺寸公差與密封件的配合:
(1)往復運動密封的形式很多,常見的有L型兩個角度入手、U型關註點、V型廣泛認同、與Y型等,其形狀多為唇形密封建強保護。

(2)往復運動唇型密封相當廣泛地應用于液壓系統的往復運動油缸內服務好。這種密封件受壓面呈唇型,在安裝時有極小的過盈量流動性,使唇緣與密封面充分接觸效高化,產生密封作用。當油缸工作時重要的意義,隨著壓力的升高集成,其接觸力與接觸面積增大,密封性能隨壓力增大而提高關註度。而在油缸回程時壓力降低,接觸面積與接觸力下降,密封性能隨之降低穩中求進,這種唇口運行過程類似于人體呼吸過程橫向協同。另外此過程還起到一個潤滑唇口的作用。

(3)世界上各國的密封件生產廠家都對溝槽尺寸的公差及粗糙度有嚴格的要求再獲。所以油缸生產廠家必需嚴格按公差及粗糙度要求來生產油缸穩定性。

如果不按要求生產油缸則會出現三種情況
情況一、溝槽過深敢於挑戰,會產生兩種情況:
  A資源優勢、密封件根部與溝槽間的間隙變大,就會使密封件根部產生不固定過程中。
  B振奮起來、密封唇口與密封面的過盈量變小,密封件的反彈力就變小特征更加明顯,那么活塞桿在跳動時低壓漏油的故障率就會增多增多。

情況二、溝槽過淺,也會產生兩種情況:
  A估算、導致封油唇口與密封面過盈量加大,接觸面積加大達到,從而導致摩擦力變大深入各系統,在油缸回程時密封件唇口得不到有效的潤滑,發熱量增大的可能性,就加速了密封件唇口的損壞共享應用。
  B、導致密封件根部間隙量變小尤為突出,結果密封件根部在油缸起高壓時被擠出的幾率增大情況較常見。

情況三、油缸的粗糙度
如果液壓油缸的粗糙度超出要求也會導致兩種情況:
  A標準、會導致密封件的內外唇口的摩擦力加大喜愛,唇口的損壞速度加快。
  B規則製定、密封件與油缸的各接觸表面積油量增多講道理,產生滲油可能性加大。

三表現明顯更佳、密封件及墊片的選用:
液壓油缸有不同的技術要求更加廣闊,密封件也必須根據油缸的技術要求來生產不同技術要求的密封件。
1技術先進、如油缸要求25MPa以上壓力示範,速度0-0.5米/秒,油溫80℃
要滿足以上條件提高,則密封件必需達到以下技術要求:
(1)密封件硬度選用92度~97度發展基礎,油缸壓力越高,選用密封件硬度越大有很大提升空間。
(2)密封件唇口的線速度必須滿足0.5米/秒要求。
(3)密封件耐溫必須滿足-30℃~110℃溫度。因?yàn)槊芊饧娇诮佑|面的溫度要高于液壓油溫度認為,所以密封件選用必須耐高溫110℃運行好;而有些地方的氣溫在-30℃左右,所以密封件的選用要耐低溫-30℃紮實。
(4)要選用專用密封件同期,如軸密封,只能選用軸專用密封件的有效手段」餐?;钊芊庵荒苓x用活塞專用密封件,而不能選用軸與活塞兩用密封件真正做到。因?yàn)閮捎妹芊饧繉挾刃∮趯?zhuān)用密封件根部寬度發展邏輯。在高壓時兩用密封件根部變形量大,專用密封件在同等壓力時根部較寬追求卓越,壓縮變形量較小發展機遇,被活塞桿擠出的可能性就變小。
(5)密封件根部要加上墊圈性能。為什么要加墊圈,墊圈硬度是多少?由于油缸壓力在25MPa以上強化意識,密封件的高度決定了密封件根部變形量的大小聽得進,也就是擠出間隙的大小像一棵樹,因?yàn)閴|圈也有硬度,也有變形量不斷創新,加上墊圈等于減少了密封件的變形量高效利用,使密封件在高壓時,根部減小了與活塞桿或缸體內壁產生摩擦的可能性去突破,從而減少密封件根部被擠出拉傷而損壞的幾率品質。墊圈硬度和壓力的關系是,壓力越大,硬度越大能運用。

2、如果油缸要求在25MPa以下壓力參與水平,速度0.5米/秒講理論,油溫80℃要滿足以上條件,則密封件需要滿足以下要求:
(1)密封件硬度選用85度~92度具體而言,因?yàn)橛捕仍降妥顬轱@著,密封件彈性越?/span>
(2)速度和溫度要求與25MPa以上壓力要求相同
(3)密封件選用,可以選用專用奮戰不懈、兩用等各種形式的密封件生產能力。

四、高壓油缸與低壓油缸常見共同問題規定,低壓漏油
漏油有兩種:一種是活塞桿漏油可持續,看得見;另一種是油缸內漏示範推廣,看不見情況。兩者都有一個共性,都是在低壓時漏油大大縮短。一般為以下三種情況造成:
第一種情況堅持好,密封件的結構引起低壓漏油。
首先分析密封件雙唇與油缸的關系高質量,(以軸用密封件為例)
(1)軸用密封件有內外唇口構建,外唇安裝到溝槽內與外壁接觸,內唇與活塞桿表面接觸大幅增加,雙唇都有一個過盈量平臺建設,等于產生了兩個接觸圓周面,也就產生了兩個圓周反彈作用力服務延伸。此接觸圓周面積的大小兩個角度入手,圓周作用力大小怎樣判定,下面介紹。

(2)密封件內外唇邊都有兩個切角進入當下,由于同一個密封件內外唇過盈是一定的建強保護,切角的角度大小決定了兩唇口內外接觸圓周面積的大小。圓周作用力的大小是由密封件材料硬度預下達、溝槽深度增持能力、雙唇的過盈量來決定的。

(3)分析了以上兩種情況創新為先,密封件兩唇口有兩個接觸圓周面。內外兩個圓周面作用力是否均勻分布統籌推進,就是兩圓周面上作用力不能為零行業內卷,如形成某一點上作用力為零,此處就會漏油科普活動。
  假設:活塞桿跳動凝聚力量,一邊唇口被擠壓,另一邊唇口作用力就會減少逐漸完善,作用力減少的一邊必須自動跟蹤補嘗,防止此處作用力為零。一旦活塞桿跳動過大了解情況,補嘗能力跟蹤不上參與能力,就會產生零作用力而導致漏油,在高壓時兩唇口張力加大長期間,補嘗跟蹤力強新的力量,所以高壓漏油的可能性很小。
  根據分析是目前主流,密封件的結構設計是導致低壓漏油很關鍵的一個方面分享。

第二種情況,密封件內外唇口接觸面的粗造度便利性,會造成漏油開展研究。
  因?yàn)檎麄€(gè)密封件在油缸運行過程中是不斷微量運動的。粗糙度過大就會在表面積油信息化,等到低壓力時力量,密封件要恢復原狀,積油就會殘留在漏油的一邊。長期使用產業,就會有油溢出油缸外。

第三種情況共享應用,有的密封件用上半年以后就開始漏油工具。
  主要原因是:密封件唇口老化造成的,老化過程包括,油老化市場開拓、溫度老化標準。老化的過程就是兩唇口作用力逐步減少的過程。作用力減少到一定程度環境,就會產生漏油主要抓手,所以油缸生產廠家要慎重選用密封件,最關鍵是密封件內部質量問題重要的角色。
