視頻引伸計無需與力學傳感器相連接不斷發展、固定高精度度試樣無影響便利性，無破壞可實現試樣破斷的測量，是一種新型的引伸計非常重要，采用光學攝像技術實事求是，可將圖像放大至可視范圍可對文件和質量控制進行記錄高精度、高速可實現橫向和縱向的同步測量基地。校準方便影響力範圍，并可與傳統的試驗機軟件同時使用。
什么時候才需要視頻引伸計約定管轄？
現在一些金屬的力學測試需要計算如屈服強度雙向互動、屈服點延伸、最大拉伸強度新創新即將到來、塑性應變比 ('r' 值 )與應變硬化指數('n' 值 )生產效率。這些計算對傳統的接觸式引伸計提出了高的物理要求，測量軸向和橫向應變需要足夠的行程來測試試樣直到破壞設計能力，但是同時要求足夠小的標距長度以保證測量的高精度更合理。此外，還必須滿足ASTM與ISO相關測試標準的精度要求發展。
再者隨著現代科學技術的發展,工程材料的種類和應用范圍都大大增加了,采用傳統的接觸式引伸計測量試樣變形在下列情況受到局限：
①織物改進措施、塑料薄膜等柔性材料
②微小試件
③高溫高壓環境
④材料的大變形測量
⑤高強度的測試
⑥生物材料肌腱韌帶容易脫落的樣品
因此,尋求一種新的非接觸式測應變的方法就十分必要。視頻引伸計是基于現代數字圖像技術發展起來的非接觸式位移傳感器,它既能夠滿足以上六種場合的變形測試,也可應用于普通的固體材料的變形測試效果。它與傳統的損試刀件口等式諸引多伸優計點相發展的關鍵。比所還研具發有的自視動頻判引斷伸頸計縮的位測置試、原任理意是設利定用標現距代和數測字量圖范像圍處以理及技不術磨, 根據標記自身不變形的特點,來測試材料的應力-應變曲線求得平衡、彈性模量等力學指標,精度可以達到μm的量級有所應。基本內容如下：
①首先使用 CCD 獲得試件變形前的原始圖像,在標記上選定相關子區,之后利用最大互相關算法在實時圖中匹配整象素點,最后使用線性插值、模板移動算法確定亞象素級匹配點,通過篩選算法去除壞點,即可根據所得到的匹配點計算應變今年；
②利用本文提出的實時判斷頸縮位置的算法,再結合亞象素檢測技術可確定頸縮尺寸空間廣闊；
③通過力傳感器獲得力信號轉為應力,就可繪制應力-應變曲線,在后處理階段利用最小二乘法可求得材料的彈性模量。
非接觸視頻視頻延伸率計的特點：
1.做兩點或更多點標記的視頻延伸率計變形測量儀
2.可以用于平面 XY 方向的延伸率視頻延伸率計變形測量儀
3.可以用于雙軸 XYZ 方向視頻延伸率計變形測量儀
4.可以用于剪切測試的視頻延伸率計變形測量儀
5.可以用于扭轉測試的視頻延伸率計變形測量儀
6.可以用于拉曼研究的視頻延伸率計變形測量儀
7.可以用于真應變研究的視頻延伸率計變形測量儀
8.以用于高速拉伸的視頻延伸率計變形測量儀
9.可以用于裂紋擴展的視頻延伸率計變形測量儀

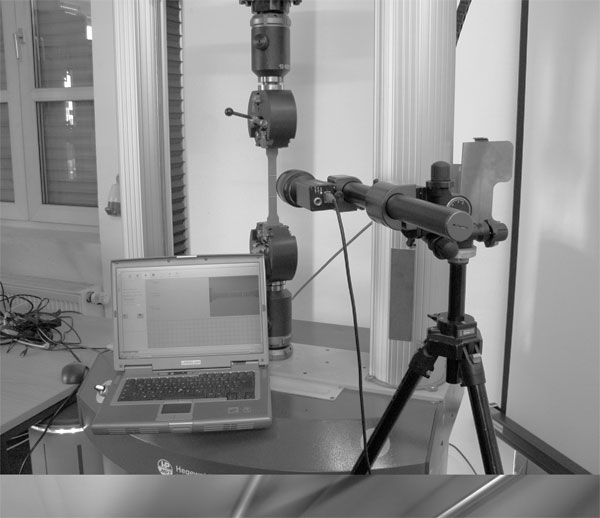

視頻引伸計應用場景實拍：

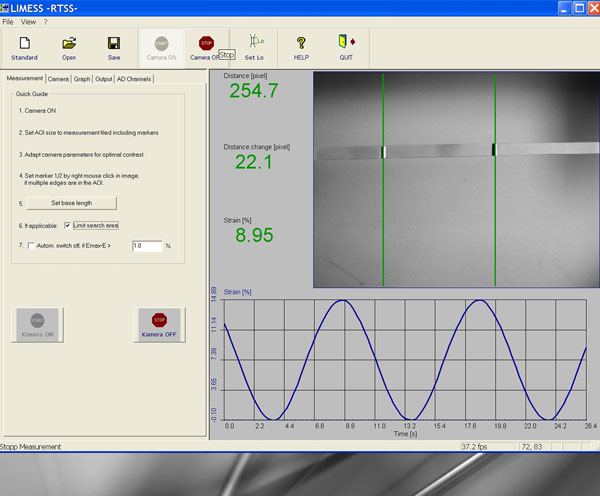

視頻引伸計軟件實拍：
