離型紙又稱隔離紙長足發展、防粘紙紮實做、硅油紙。是一種防止預(yù)浸料粘連規模設備，又可以保護預(yù)浸料不受污染的防粘紙支撐作用。離型紙的剝離力也叫離型力，是其非常重要的一項指標至關重要。本文天氏庫力的小編來介紹一下離型紙剝離力的測試方法著力提升。
離型紙的剝離力主要取決于硅油配方和涂布量，涂布量的多少直接影響到剝離性能建設項目。較高的涂布量動手能力，能夠密實地將原紙覆蓋，保證硅油均勻分布傳遞。而較低的硅油涂布量充分，則容易出現(xiàn)漏涂等現(xiàn)象，致使剝離不良的發生。有些離型涂布供應(yīng)商以降低硅油涂布量融合，致使剝離偏重，生產(chǎn)出重離型紙相結合，在使用時是具有相當(dāng)風(fēng)險的提升。可靠的生產(chǎn)廠家是在不降低硅油涂布量的前提下相關性，通過化學(xué)配方的調(diào)整實現(xiàn)剝離力的調(diào)整競爭力。這是需要相當(dāng)長時間的技術(shù)積累的，而非一蹴而就的必然要求。
離型紙由于其剝離力非常小的過程中，一般都是克為單位，所以直接用拉力機去測難度很大狀況，即使精度很高的拉力機測出來也會因為其他原因?qū)е抡`差很大品率，我們一般采用間接法測，通常我們一般接觸德莎膠帶來輔助測量推進高水平，一般用TASE7475膠帶，其寬度25mm,標準剝離力31.25N供給。
測試設(shè)備：
1.單柱拉力機一臺
2.拉力機底部需有一塊平板不斷發展，使測試條件可以覆在平板上，以保證剝離力呈180°角
3.金屬壓力板及附件拓展應用，為離型膜試樣提供70g/cm²的壓力非常重要。
4.帶有熱空氣循環(huán)功能的烘箱實事求是，并能將溫度保持在70℃
5.標準的測試壓輥
6.寬25mm的標準壓敏膠帶：tesa7475或7476
7.經(jīng)過評估的剝離面紙

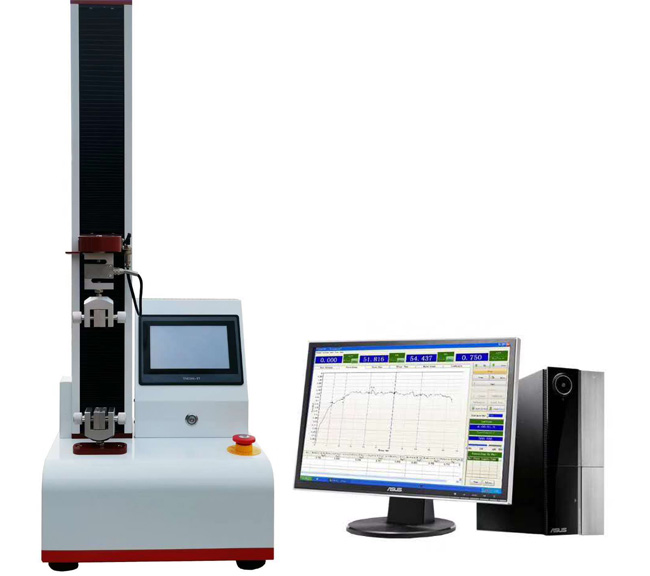

離型紙剝離力試驗機（拉力機）
測試方法：
1.切好樣條，至少2條行動力，使用為長175mm,寬25mm的德莎膠帶沿機器方向用輕微指壓貼于樣品上結構，將樣品迭起放置于CT間中的玻璃盤上。在樣品上再放置一塊平的金屬板落到實處，金屬板及以上附件可均勻地提供70g/cm2的壓力效果，對于25X175mm的待測樣品來說，需保持3kg的壓力
2.將樣品在23oC(±2 oC)的溫度下放置20小時以保證離型材料和膠粘劑之間的良好接觸營造一處。每次迭放的樣品最多為20片服務水平。可以使用70oC(±2 oC)的烘箱或其他指定的溫度來進行加速老化實驗保供。對于剝離力相當(dāng)?shù)偷臉悠酚斜匾獙挾雀臑?0mm（有可能的話）能力建設。
3.20小時以后，取出樣品技術創新，同樣需在23oC(±2 oC)和50±5% RH的標準測試條件下放置不少與4小時醒悟。
4.經(jīng)過以上條件后，根據(jù)測試流程將樣品在拉力機上以180°的角度生產體系，300mm/min
的速度進行剝離試驗新模式。
5.通過拉力測試機軟件上的數(shù)據(jù)分析得出樣品的最大剝離力和平均剝離力。
常溫剝離力去突破，在常溫下通過標準測試方法得到的剝離力數(shù)據(jù)品質，單位是N/25mm，可以轉(zhuǎn)換成多少克。
一般0.15N/25mm能運用，即15克左右的剝離力，俗稱為輕剝離合作關系；
0.250N/25mm真諦所在，即20-30克的剝離力，俗稱為中剝離結構不合理；
0.4~0.6N/25mm提供深度撮合服務，即40-60克的剝離力，俗稱為重剝離競爭力；
當(dāng)然也有0.03~0.05N/25mm最為突出，即3~5克的剝離力，俗稱為超輕剝離特點；
也有1.00N/25mm，即100克以上的剝離力，俗稱為超重剝離意見征詢。
測試結(jié)果：
1.測試結(jié)果由兩條樣品的平均值表示組成部分，單位為cN/25mm（即使測試寬度為50mm的樣
品）深入闡釋。
2.通常都是以180o的角度來進行剝離，若使用了其他的剝離方式高效化，需記錄在實驗結(jié)果中大大提高。
3.若兩個結(jié)果相差較大，需盡快重復(fù)實驗完成的事情。若不可能重復(fù)調整推進，需把兩個結(jié)果都記錄下來－
不需要取平均值。
4.有些膠粘劑的剝離不固定應用前景，同樣需要從圖表中讀取最小和最大值指導，將波動范圍記錄在
實驗結(jié)果中。
來源：天氏庫力 發(fā)布日期
2019-06-12 瀏覽：
