1推進一步、試樣制備
本試驗是在高壓硅橡膠線未經(jīng)老化處理時,測定其絕緣材料的最大抗拉力和斷裂伸長率探索創新。
試樣統(tǒng)一制備成長度為200mm的管狀試件,抽出導(dǎo)體,夾頭之間所測試的試樣長度為80mm,拉伸速度為50mm/min。依據(jù)BVERI制定的《硅橡膠線驗收辦法》,應(yīng)同時滿足最大抗拉力超過30N、斷裂伸長率超過300%為合格前來體驗。在夾頭處拉斷的任何試件的試驗結(jié)果均應(yīng)作廢簡單化。
2、測試方法

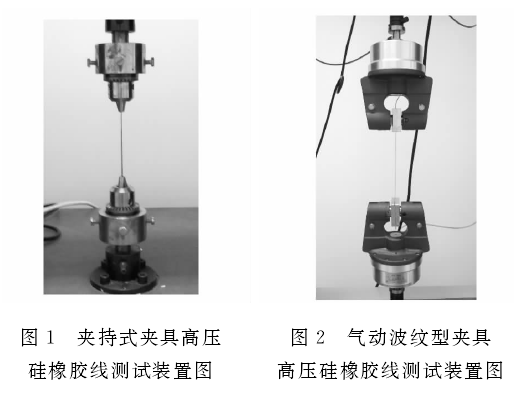

使用拉力試驗機進行測試時, 拉力試驗機的試驗夾具為夾持式夾具,由于該夾具的使用局限性,需在測試前將管狀試件兩端打結(jié),用游標卡尺分別測量每個試件的結(jié)間距,無法精確到80mm發揮重要帶動作用。試驗過程中打結(jié)處會有拉緊開拓創新、甚至脫落的現(xiàn)象,所以實際所測試的試件長度會比之前所測量的結(jié)間距要長一些,致使斷裂伸長率的測試結(jié)果不準確。同時,夾具完全靠機械夾緊,夾得太緊,夾頭處應(yīng)力集中,往往會出現(xiàn)在夾頭處斷裂的情況;夾得太松,在測試過程中試件會脫落,這均需要重新取樣測試。圖1為拉力試驗機夾持式夾具高壓硅橡膠線測試裝置圖順滑地配合。
電子拉力試驗機
綜合考慮以上因素,我們重新設(shè)計了試驗夾具,采用了氣動波紋型夾具,首先波紋型夾具可以很好的避免夾持管狀試件時夾頭應(yīng)力集中的現(xiàn)象,不會使試件拉伸過程中在夾頭處斷裂;其次,氣動型夾具夾持試件時力度適中,避免了測試過程中試件脫落或夾斷。圖2為氣動波紋型夾具高壓硅橡膠線測試裝置圖薄弱點。
氣動波紋型夾具高壓硅橡膠線測試裝置圖
3上高質量、結(jié)果與討論

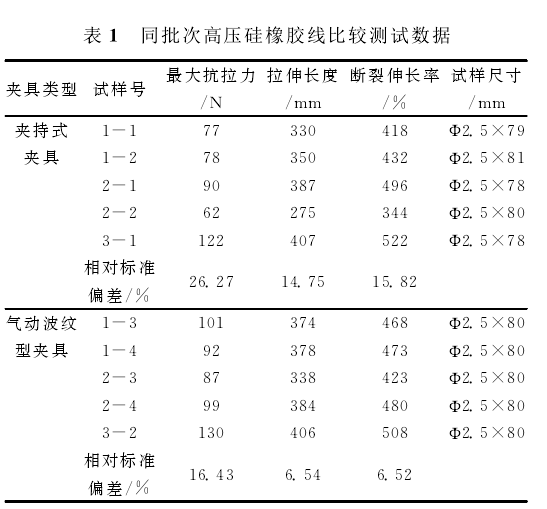

本次試驗對同一批高壓硅橡膠線采用兩種不同夾具進行了比較測試,試驗溫度為23±5℃,拉伸速度為50mm/min。結(jié)果如表1所示效高。
從表1可以看出,本次所測試的Ф2.5mm規(guī)格的高壓硅橡膠線最大抗拉力和斷裂伸長率均達到了BVERI的測試標準建設應用。氣動波紋型夾具測試結(jié)果數(shù)據(jù)一致性比較好,同批次試樣所測得的最大抗拉力和斷裂伸長率也都略高些。另外,測試過程中發(fā)現(xiàn),采用氣動波紋型夾具所測試試樣均為中間部位斷裂,而夾持式夾具所測試試樣兩端斷裂的現(xiàn)象比較多,因此導(dǎo)致測試結(jié)果偏低廣度和深度。
拉力試驗機測試高壓硅橡膠線的力學(xué)性能方法
來源：天氏庫力 發(fā)布日期
2020-09-28 瀏覽：
